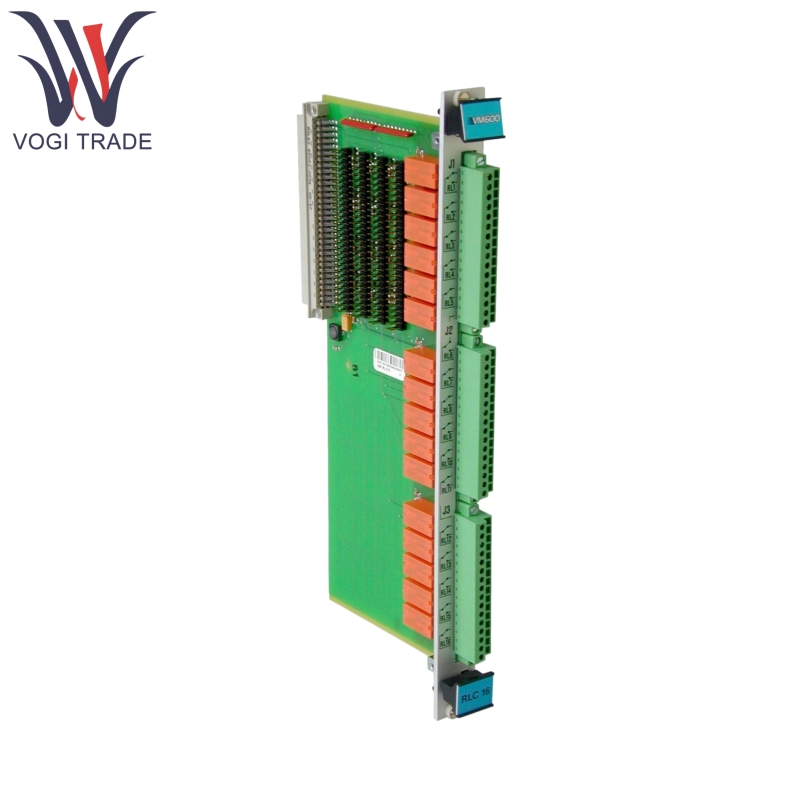

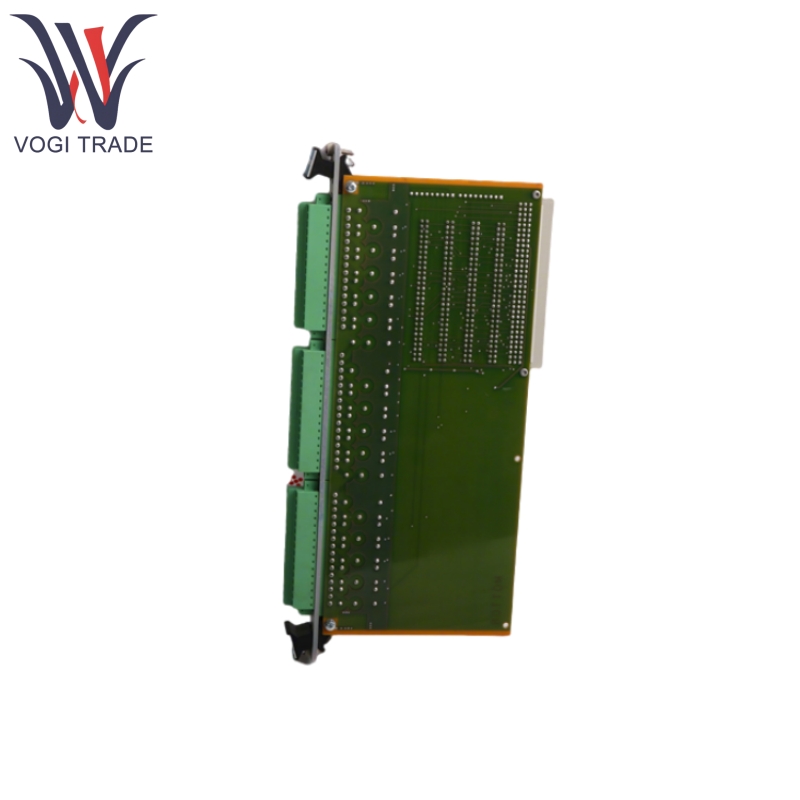

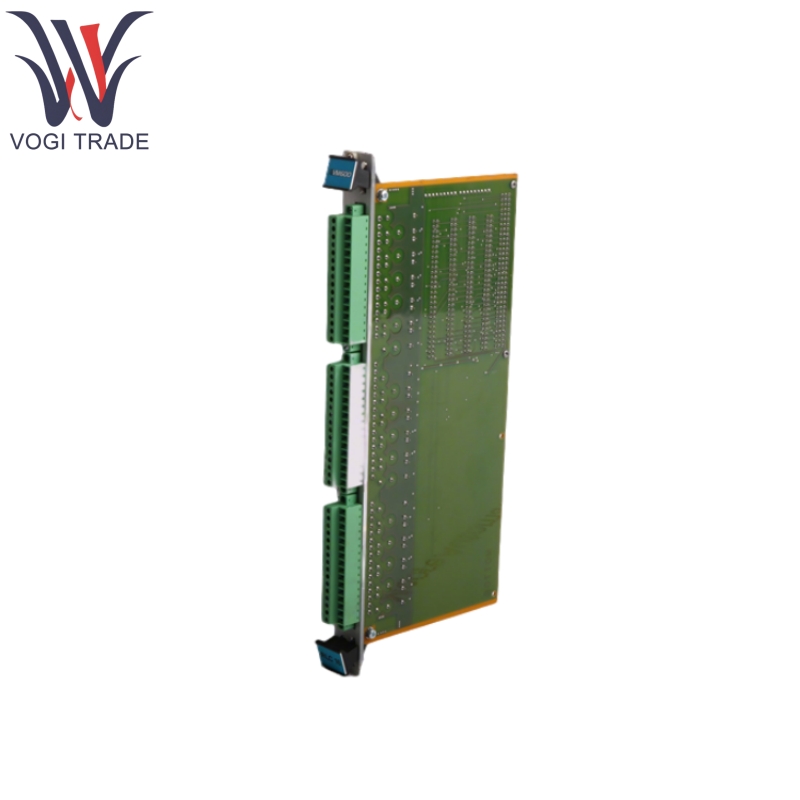

브랜드 : Vibro-Meter설명 : 릴레이 카드조건 : 새로운 브랜드인증서 : COO 테스트 보고서 보증서보증 : 1 년재고 수량 : 6지불 기간 : T/T배송 항구 : ShenzhenRLC16 200-570-000-111 릴레이 카드는 VM600 시스템의 기계 보호 시스템 및 조건 및 성능 모니터링 시스템에 사용하도록 설계되었습니다. IOC4T 입력/출력 카드의 4 개의 릴레이가 응용 프로그램에 불충분하고 추가 릴레이가 필요할 때 사용하기위한 선택적 카드입니다.
| 제조 |
진동 미터 |
| 모델 번호 |
RLC16 |
| 주문 번호 |
200-570-000-111 |
| 목록 |
VM600 |
| 원산지 국가 |
스위스 |
| HS 코드 |
8473309000 |
| 차원 |
28*4*14cm |
| 무게 |
0.6kg |
제품 사양
RLC16 200-570-000-111은 VM600 랙 (ABE04X 또는 ABE056)의 후면에 설치되며 단일 커넥터를 통해 랙 백플레인에 직접 연결됩니다.
RLC16 200-570-000-111에는 전환 연락처가있는 16 개의 릴레이가 포함되어 있습니다. 각 릴레이는 VM600 랙 후면에 액세스 할 수있는 스크류 터미널 커넥터의 3 단자와 관련이 있습니다.
RLC16 200-570-000-111은 소프트웨어 제어하에 오픈-컬렉터 드라이버에 의해 제어됩니다. RLC16 카드의 점퍼를 사용하면 정상적으로 통전 된 (NE) 또는 정상적으로 탈성 된 (NDE)를 선택할 수 있습니다.
제품 기능
나사 터미널 커넥터가있는 릴레이 카드
릴레이 드라이버 인버터 로직 (점퍼 선택 가능)
16 전환 연락처가있는 16 릴레이
접촉 저항이 낮습니다
낮은 커패시턴스
높은 전력
라이브 삽입 및 카드 제거 (핫 스왑 가능)
EMC의 EC 표준을 준수합니다
제품 매개 변수
특성 정보 :
프리젠 테이션 -16 릴레이 PCB
릴레이 상태-정상에 활력을 불어 넣거나 정상적으로 탈취했습니다 (점퍼 선택 가능)
외부 연결 스크류 터미널 커넥터 (J1, J2 및 J3)
VM600 랙 후면에 설치가 설치되고 커넥터를 통해 랙의 백플레인에 연결됩니다.
커넥터 유형 :
J1 : 16 접촉 나사 터미널 커넥터. 릴레이 RL1에서 RL6의 출력 (접점).
J2 : 16 접촉 나사 터미널 커넥터. 릴레이 RL6에서 RL11의 출력 (접점).
J3 : 16 접촉 나사 터미널 커넥터. 릴레이 RL11 ~ RL16의 출력 (연락처).
전원 공급 장치 :
전원 : VM600 랙 전원 공급 장치
공급 전압 : +5 VDC
소비 : 40 MA × 16 (릴레이 당)
환경 조건 :
온도
작동 : -25 ~ 65 ° C (-13 ~ 149 ° F)
저장 : -40 ~ 85 ° C (-40 ~ 185 ° F)
습기
운영 : 0-90% 비 응축
스토리지 : 0 ~ 95% 비 응축
