ABB Reg216 시스템은 다중 중복성, 전체 기능 보호 및 산업 등급 신뢰성을 갖춘 핵심 전력 장비의 보호자가되었습니다. 안전 및 연속성에 대한 요구 사항이 매우 높은 에너지 및 산업 시나리오에 적합합니다. 모듈 식 아키텍처는 또한 나중에 유지 보수 및 기능적 확장을 촉진합니다.
1. 이중 중복 아키텍처
Reg216 시스템은 독립 전원 공급 장치, 신호 입력 (다른 CT/PT 권선에서 가져온) 및 트립 출력을 포함한 이중 독립 구성 (시스템 A 및 시스템 B)을 채택합니다. 단일 시스템이 실패하면 다른 시스템은 여전히 장비의 안전한 작동을 보장하고 보호 데드 존을 제거하며 전력 시스템의 결함 공차를 향상시킬 수 있습니다.
2. 포괄적 인 보호 기능
전기 수량 보호 : 발전기 차동 방지 (K87), 고정기 접지 보호 (K64), Demagnetization Protection (K40), 주파수 변칙 보호 (K81) 등과 같은 30 개 이상의 기능을 다루는 디지털 보호 장치 (예 : Reg216C)에 통합되어 위상 단락, 전력 등과 같은 결함을 다루기 위해.
비 전기량 보호 : 물 절단 보호, 냉각기 결함 보호 등을 지원하고 다차원 모니터링을 통해 장비 안전을 보장합니다.
고속 응답 : 고정밀 알고리즘 (예 : 제 2 고조파 제동 비율 차이), 응답 시간 ≤1ms 및 결함을 신속하게 분리합니다.
3. 모듈 식 설계 및 호환성

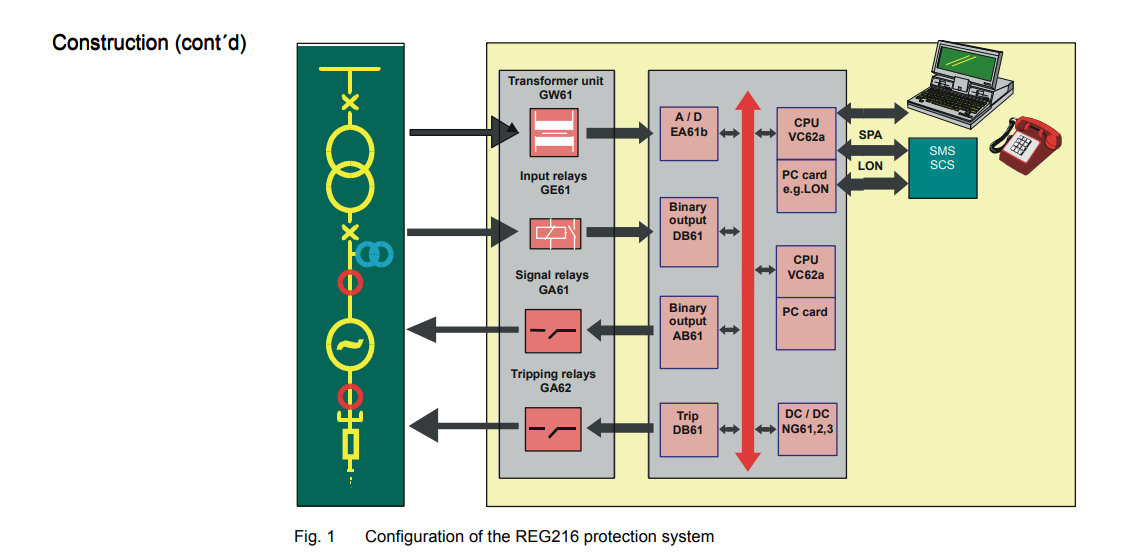

시스템은 다음과 같은 확장 가능한 모듈로 구성됩니다.
제어 모듈 :216EA62 (고성능 프로세서), 216NG62A (벡터 제어 및 다중 보호 콜 통신 지원);
보호 모듈 :216db61 (신호 처리), 216NG63A (로직 제어 카드).
이 모듈은 Profibus, Modbus 및 기타 프로토콜과 호환되며 DC 또는 PLC 시스템에 원활하게 통합되어 발전소, 변전소 및 산업 자동화 시나리오에 적응할 수 있습니다.
4. 응용 분야
주로 대규모 발전기 세트 (예 : 열 전력, 수력 발전), 주요 전력 그리드 노드 및 고 에너지 소비 기업 (예 : 석유 화학 및 야금)에 사용하여 발전기, 주 변압기 및 플랜트 변압기의 안정적인 작동을 보장합니다. 일반적인 사례에 따르면 효율성을 20% 향상시키고 자동차 제조 산업의 자동 생산 라인에서 다운 타임을 줄입니다.
