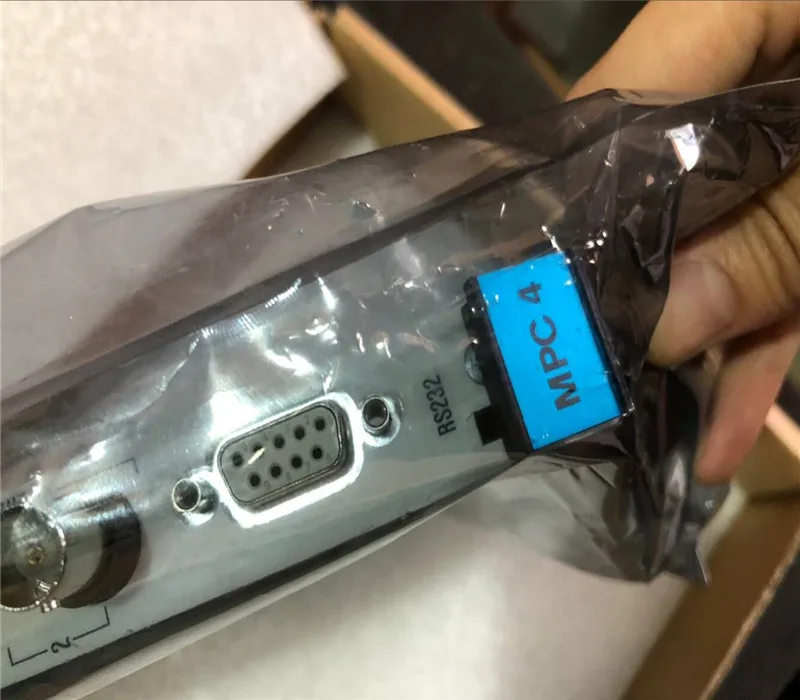

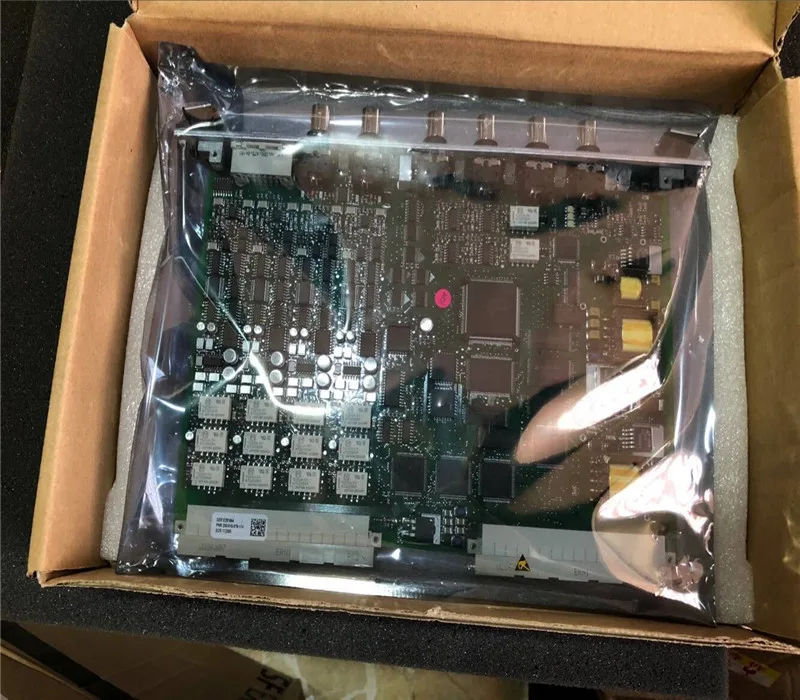

MPC4 200-510-076-114

MPC4 카드

MPC4 200-510-076-114 Machinery Protection Card는 Series Machinery Protection System (MPS)의 핵심입니다. 이 매우 유연한 카드는 최대 4 개의 동적 신호 입력을 측정하고 모니터링하며 동시에 최대 2 개의 속도 입력을 모니터링합니다.

동적 신호 입력은 완전히 프로그래밍 가능하며 가속, 속도, 변위 (근접) 및 기타 유형 신호를 수신하도록 구성 할 수 있습니다. 또한 선택된 상대 및 전반적인 진동, Smax, 편심, 추력 위치, 절대 및 차동 주택 확장, 변위 및 동적 압력과 같은 추가 물리적 측정을 측정 할 수 있습니다.

디지털 처리는 필터링, 통합 또는 분화 (필요한 경우), 정류 (RMS, 평균 값, 진정한 피크 또는 진정한 피크 투 피크), 주문 추적 (진폭 및 위상) 및 에어 갭을 대상으로하는 센서의 측정으로 구성됩니다.

타코미터 입력은 근접 프로브, 자기 펄스 픽업 센서 또는 TTL 등과 같은 모든 유형의 속도 센서의 신호를 연결할 수있게합니다.

설정은 메트릭 또는 제국 단위입니다. 경고 및 위험 설정 점은 완전히 프로그래밍 가능하며 경보 시간 지연, 히스테리시스 및 래칭. 경고 및 위험 임계 값은 속도 또는 기타 외부 정보의 함수로 수정 ​​될 수도 있습니다.

디지털 경보 레벨 출력 (내부 IOC4T각 경보 레벨마다 입력/출력 카드)가 제공됩니다. 이 경보 신호는 IOC4T 카드에서 4 개의 로컬 릴레이를 구동하는 데 사용될 수 있으며/또는 랙의 생 버스 또는 OC (Open Collector) 버스를 통해 라우팅하여 옵션 릴레이 카드 (RLC16 또는 IRC4 등)에서 릴레이를 구동 할 수 있습니다.

처리 된 진동 및 속도 (동적) 신호는 아날로그 출력 신호로 프레임 후면 (IOC4T의 전면 패널)에 존재합니다. 전압 (0 ~ 10V) 및 전류 (4 ~ 20 MA) 신호가 제공됩니다.
