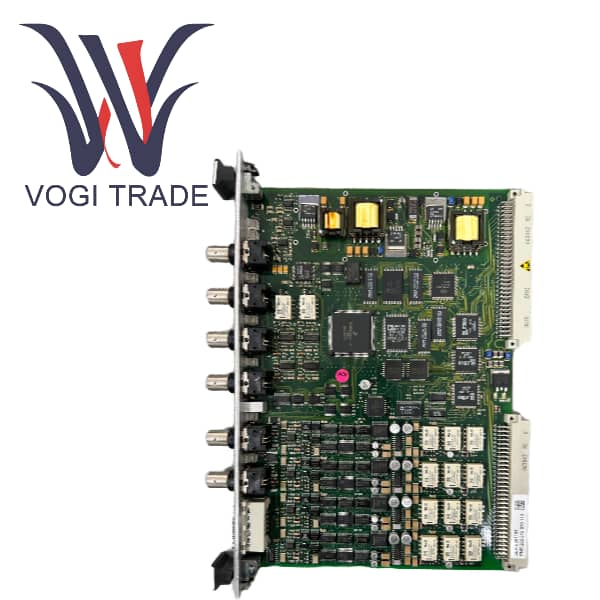

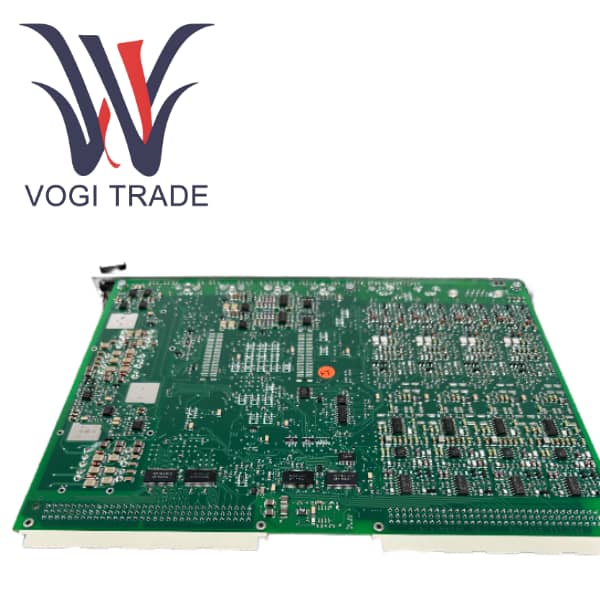

MPC4 200-510-070-113

제품특징

MPC4(모델: 200-510-070-113)는 VM 제품군의 VM600 시리즈 기계 보호 시스템의 핵심 처리 장치입니다. 고급 디지털 신호 처리 기술을 채택하고 중요한 회전 장비의 실시간 모니터링 및 보호에 사용되는 지속적인 온라인의 강력한 기계적 보호 카드입니다.

이 모델은 "표준" 버전(하드웨어 버전 113)의 초기 하드웨어 버전에 속하며 VM600 시스템에서 가장 고전적이고 널리 사용되는 단일 카드 중 하나입니다. 완전한 모니터링 채널을 공동으로 형성하려면 IOC4T 입력/출력 카드와 함께 사용해야 합니다. MPC4 200-510-070-113 핵심 기능은 4개의 동적 신호(예: 진동 및 변위)와 2개의 주요 신호(회전 속도)를 동시에 처리하는 것이며 프로그래밍 가능한 경보 설정 값을 통해 기계 보호 카드는 장비 오작동 시 즉시 경보 또는 종료 신호를 발생시켜 장비 손상을 방지합니다.

제품 사양 및 매개변수

제품 유형                                         MPC4 기계 보호 카드(표준 버전)

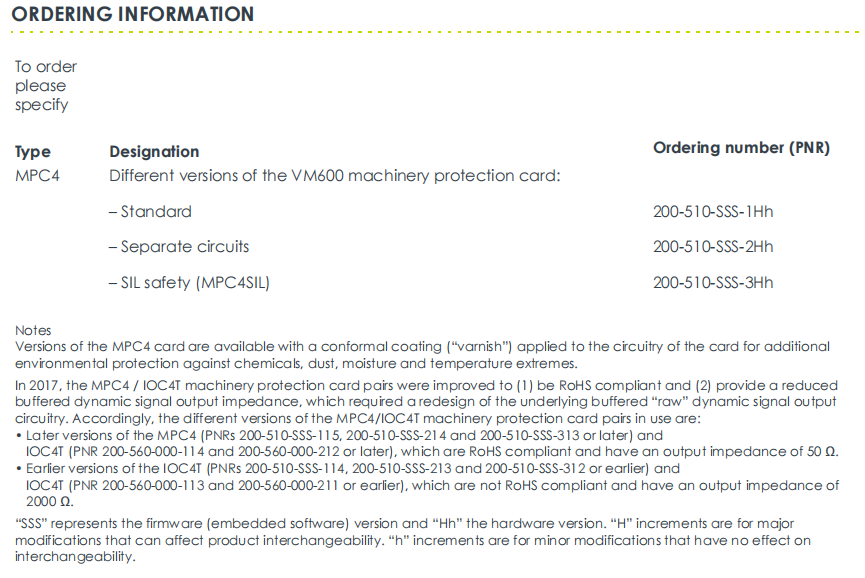

하드웨어 버전                                  113(초기 버전, 자세한 내용은 다음 설명 참조)

일치 요구 사항                           IOC4T 입력/출력 카드와 함께 사용해야 합니다.

동적 신호 입력

채널 수                               4

입력 유형                                             전압(0 ~ ±20 VDC) 또는 전류(0 ~ ±25 mA)

입력 임피던스                                    200kΩ

주파수 범위                                    DC~60kHz(-3dB, 원시 버스 공유 시)

AC 주파수 범위(처리)              0.1Hz ~ 10kHz

공통 모드 제거비(CMRR)      >60dB @ 50Hz

누화                                               -72dB

키 신호 입력

채널 수                                2

입력 전압 범위                                0.4~500Vpp

회전 속도 범위                           0.016Hz ~ 50kHz(입력); 1~65,535RPM(처리 후)

트리거 모드                                         신호의 상승/하강 에지 임계값에 의해 트리거됨

버퍼링된 출력

동적 신호 "원래" 출력               전면 패널에 BNC 인터페이스 4개

출력 임피던스                                  2000 Ω (초기 버전의 특징, 새 버전에서는 50Ω)

주파수 범위                                    DC~40kHz(-3dB)

적용 산업 범위

전력 에너지에서 가스 터빈, 증기 터빈, 수력 터빈 및 풍력 터빈 발전기의 샤프트 진동, 베어링 진동, 편심, 주요 위상 및 변위를 모니터링합니다.

석유 및 가스 파이프라인 압축기, 해양 플랫폼 터빈, 펌프 장치 및 가스 터빈을 포괄적으로 보호합니다.

터빈 송풍기, 원심 압축기, 대형 모터 등 산업 제조 분야의 대형 고속 회전 장비용 보호 시스템입니다.

전통적인 산업 업그레이드 및 유지 관리는 기존의 수많은 VM600 시스템에 대한 예비 부품으로 수행됩니다.
