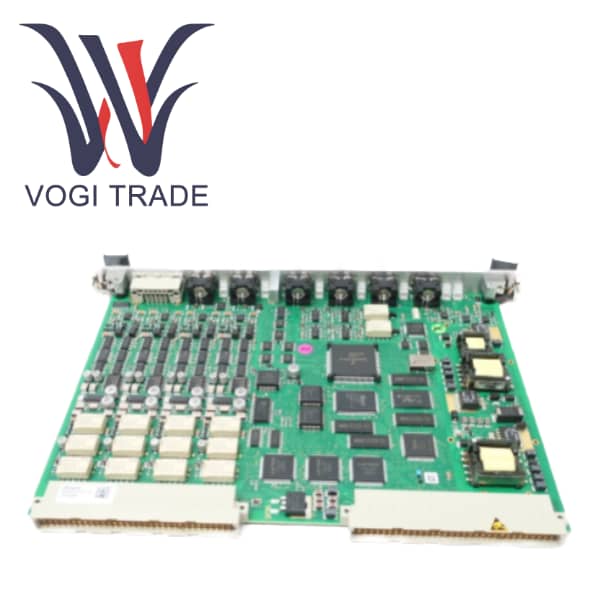

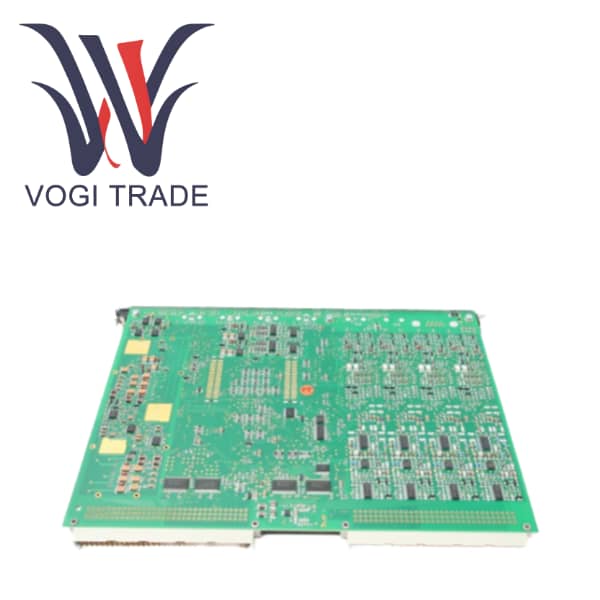

MPC4 200-510-070-112

제품개요

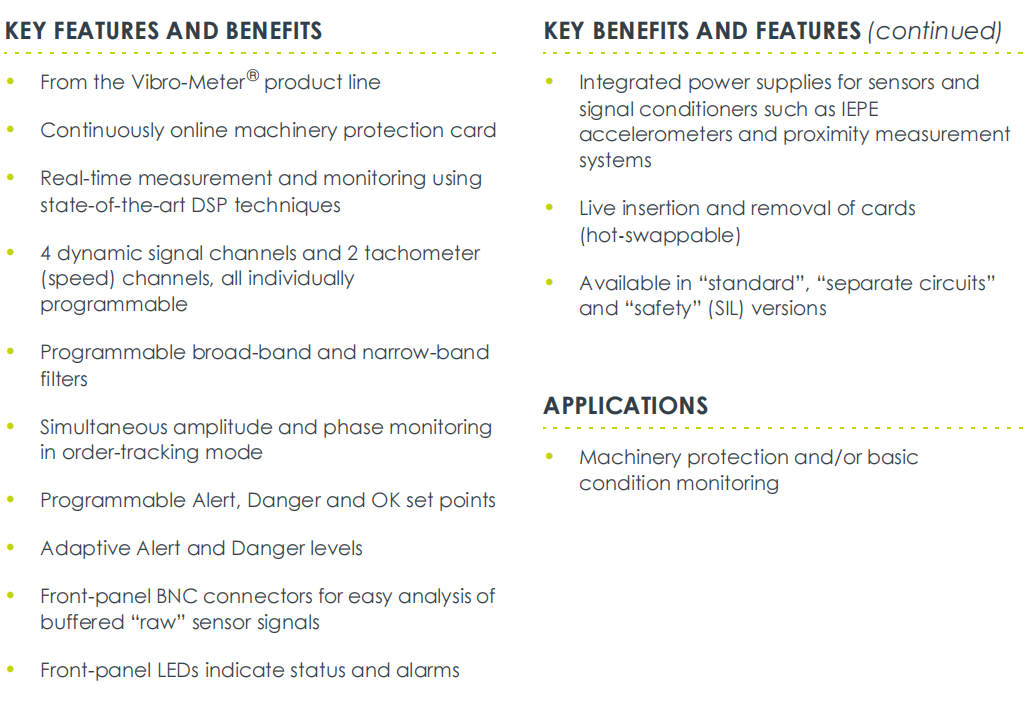

MPC4 200-510-070-112는 Meget 진동 측정기 제품 라인의 고성능 연속 온라인 기계 보호 카드입니다. 기계 보호 카드는 열악한 산업 환경에서 중요한 회전 장비를 실시간으로 모니터링하고 보호하는 데 사용되는 VM600 시리즈 기계 보호 시스템(MPS)의 중앙 처리 요소 역할을 합니다.

디코딩 모델은 다음과 같은 주요 정보를 제공합니다.

200-510: MPC4 카드 시리즈의 기본 부품 번호입니다.

070: 펌웨어/소프트웨어 버전 식별자입니다.

1: 모든 기능을 제공하는 "표준" 버전을 나타냅니다.

12: 하드웨어 버전을 나타냅니다. 이는 사양에 설명된 구체적인 기술적 의미를 포함하는 카드의 초기 개정 버전입니다.

MPC4의 이 "표준" 버전은 4개 채널의 동적 진동/변위 신호와 2개 채널의 회전 속도(속도) 신호를 동시에 처리할 수 있는 다기능 및 완전한 기능을 갖춘 카드입니다. MPC4 200-510-070-112 설계는 기계를 안정적으로 보호하여 과도한 진동, 변위 또는 속도로 인한 잠재적인 손상을 방지합니다.

사양 및 매개변수

제품 유형                                        MPC4 기계 보호 카드(표준 버전, 하드웨어 Rev 12)

모양                                                    6U 높이, 20mm 너비 모듈, VM600 시리즈 랙에 적합

시스템 요구사항                              200-510-070-112는 호환되는 IOC4T 입력/출력 카드와 함께 카드 쌍으로 사용해야 합니다.

동적 신호 입력

채널                                              4개의 독립적인 프로그래밍 가능 채널

입력 유형                                             전압(0~±20vdc) 또는 전류(0~±25ma)

입력 임피던스                                   200kΩ

Ac 주파수 범위(처리)             0.1Hz ~ 10kHz(통합되지 않음); 2.5Hz ~ 10KHZ(통합)

공통 모드 거부율(CMRR)     > 50hz에서 60db

누화                                              -72dB, 채널 분리 보장

타코미터/속도 입력

채널                                                전용 채널 2개

입력 전압 범위                               0.4 ~ 500vpp

속도 범위                                         1~65,535RPM(펄스 기어 톱니로 분류)

트리거                                                 구성 가능한 상승/하강 에지 감지

"원래" 신호 출력 버퍼링

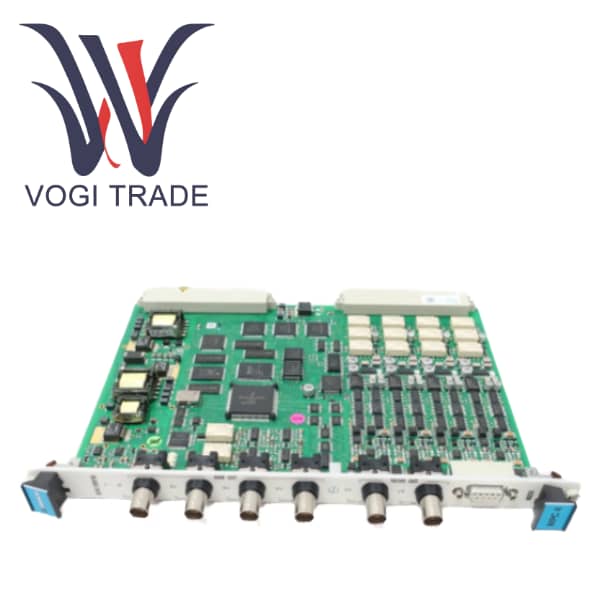

출력                                                 전면 패널의 BNC 커넥터를 통해 동적 채널 4개와 타코미터 채널 2개를 연결할 수 있습니다.

출력 임피던스                                2000 Ω(이 초기 하드웨어 버전의 주요 특징입니다.) 이후 개정된 기능은 50 Ω 임피던스였습니다.

주파수 응답                              DC~40kHz(-3dB)

센서 전원

전압 출력                                     + 27.2V, -27.2V, + 15.0V(±5%, 최대값)/25ma

전류 출력                                     루프 전원 공급 장치 센서용 4ma

알람 처리 기능

광대역 처리                              옥타브당 6~60dB 범위의 경사를 갖는 구성 가능한 고역 통과, 저역 통과 및 대역 통과 필터

협대역(주문 추적) 처리     일정한 Q 필터(Q=28)를 사용하여 1/3X, 1/2X, 1X, 2X, 3X, 4X 주문 추적

알람 설정                                         각 채널에 대해 완전히 프로그래밍 가능한 알람 및 위험 설정 값(조정 가능한 지연, 지연 및 잠금 포함)

적응형 모니터링                                 경보 수준은 기계 속도 또는 기타 외부 매개변수에 따라 조정될 수 있습니다.

MPC4 200-510-070-112는 Meget 진동 측정기 제품 라인의 고성능 연속 온라인 기계 보호 카드입니다. 기계 보호 카드는 열악한 산업 환경에서 중요한 회전 장비를 실시간으로 모니터링하고 보호하는 데 사용되는 VM600 시리즈 기계 보호 시스템(MPS)의 중앙 처리 요소 역할을 합니다.

환경 보호 및 인증

작동 온도                            -25℃ ~ +65℃

인증                                         CE 인증, EAC 인증. IEC/EN 61000-6-2/4(EMC) 및 IEC/EN 61010-1(전기 안전)을 준수합니다.

RoHS 표준 준수               이 초기 하드웨어 버전은 RoHS 표준을 준수하지 않습니다.

기능적 안전성                                   MPC4 "표준" 버전은 SIL 1(IEC 61508) 및 PL c(ISO 13849-1)에 의해 인증되었지만 특정 기능(회전 속도계, 추적)은 이 안전 애플리케이션 인증에서 제외됩니다.

통신 및 구성

구성 인터페이스                           전면 패널 RS-232 인터페이스 또는 VME 버스(CPLix 랙 컨트롤러 이더넷 연결이 필요함)

구성 소프트웨어                           VM600 MP8x 소프트웨어
