IQS900 204-900-000-011 A1-B21-C1-H05-I1

제품개요

IQS900 204-900-000-011 A1-B21-C1-H05-I1은 정밀 신호 모뎀입니다. 핵심 기능은 함께 제공되는 TQ9xx 시리즈 와전류 프로브를 구동하고 프로브에서 반환되는 작은 전기 신호를 처리하는 것입니다. 프로브 헤드의 코일은 여기 상태에서 고주파 전자기장을 생성합니다. 이 필드가 전도성 금속 타겟(예: 회전 샤프트)에 작용하면 와전류가 유도됩니다. 대상과 프로브 사이의 거리가 약간 변경되면 와전류 필드가 변경되고, 이로 인해 프로브 코일의 임피던스가 변경됩니다. IQS900은 이러한 임피던스 변화를 정확하게 감지하고 복조하여 이를 표준화된 아날로그 전압 출력 신호로 선형적으로 변환합니다. 이는 대상과 프로브 사이의 간격을 직접적이고 비례적으로 반영합니다. 특정 모델 분석 (204-900-000-011 A1-B21-C1-H05-I1) :

A1       환경 버전은 "표준형"으로, 위험하지 않은(비방폭) 산업 분야에 적합합니다.

B21     핵심 성능 매개변수가 정의됩니다. B21은 2mm의 선형 측정 범위를 나타내며 전압 모드의 출력과 8mV/μm의 높은 감도를 제공합니다. 즉, 대상이 1미크론 움직일 때마다 출력 전압이 8밀리볼트씩 변경되어 매우 높은 변위 분해능과 측정 정확도를 제공하므로 미세한 진동 변화를 모니터링하는 데 특히 적합합니다.

A1       환경 버전은 "표준형"으로, 위험하지 않은(비방폭) 산업 분야에 적합합니다.

H05    전체 시스템 길이는 5미터로 구성됩니다. 이는 일치하는 프로브 통합 케이블과 연장 케이블의 총 길이를 지정하여 전체 측정 체인의 최적의 전기 성능과 교정 정확도를 보장합니다.

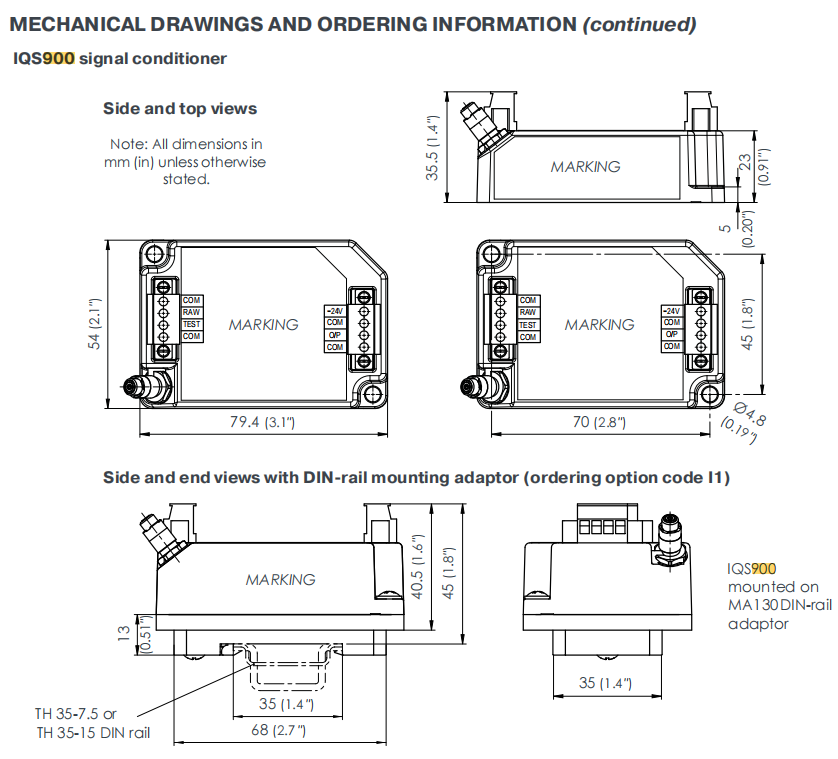

I1       설치 방법은 "DIN 레일 어댑터 사용"입니다. 이 제품은 표준 TH35 DIN 레일에 직접 설치할 수 있는 MA130 설치 키트와 함께 제공되므로 제어 캐비닛 내 통합 및 배선이 크게 단순화됩니다.

사양 및 매개변수

제품 기능적 특징

낮은 임피던스 전압 출력으로 탁월한 신호 충실도와 시스템 호환성 보장

강력한 부하 구동 기능은 100Ω 미만의 DC 출력 임피던스로 달성할 수 있으므로 장거리 케이블을 쉽게 구동하고 신호 감쇠에 대한 걱정 없이 다양한 데이터 수집 시스템, 절연 장벽 또는 안전 장벽에 직접 연결할 수 있습니다.

시스템 통합 및 수정을 단순화하고 우수한 임피던스 특성을 통해 IQS900 204-900-000-011 A1-B21-C1-H05-I1은 시장에 있는 대부분의 타사 신호 절연체 또는 본질적으로 안전한 장벽과 호환되며 신호 손실을 최소화하고(예: 10kΩ 입력 임피던스를 갖는 절연체에 연결된 경우 최대 신호 손실은 약 1%에 불과함) 시스템의 복잡성과 비용을 줄입니다. 통합.

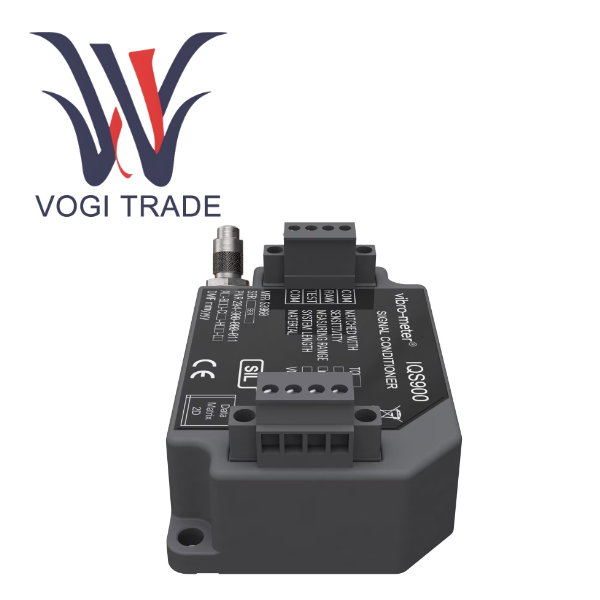

편리한 현장 테스트 인터페이스로 신속한 디버깅 및 유지 관리가 가능합니다.

독립적인 RAW/COM 출력 단자가 있는 원래의 신호 모니터링 포인트를 통해 유지 관리 담당자는 주 측정 회로를 중단하지 않고 프로브에서 조정기의 입력 끝까지 신호 품질을 직접 감지하여 센서 또는 사전 케이블 오류를 신속하게 찾을 수 있습니다.

시뮬레이션 TEST 주입 기능. TEST/COM 입력 단자는 알려진 테스트 신호의 주입을 지원합니다. 이 신호는 컨디셔너의 전체 증폭 체인을 통해 흐르고 기본 출력 단자에 나타납니다. 이 기능은 신호 처리기 자체와 상위 모니터링 시스템에 연결된 백엔드 경로가 제대로 작동하는지 여부를 독립적으로 확인하여 "분할된" 오류 감지를 달성하고 디버깅을 위한 가동 중지 시간을 크게 줄일 수 있습니다.
