IQS450 204-450-002-B12-H10-I1

C광석 매개 변수

측정 원칙 : API 670 표준에 따라 비접촉 와상 전류 변위 측정.

범위 : 0.2 mm ~ 2.2 mm (선형 범위).

출력 신호 (B12 옵션) :

전류 출력 : -15.5 MA (0.2mm에 해당) ~ -20.5 MA (2.2mm에 해당).

다이나믹 레인지 : 5 MA.

감도 : 2.5 μa/μm (62.5 μa/mil).

주파수 응답 : DC ~ 20 kHz (-3 dB 감쇠).

선형성 오류 : <± 1% fs (자세한 내용은 문서 5 페이지의 성능 곡선 참조).

구성 요소 교환 성 : IQS450 204-450-000-002-A2-B12-H10-I1의 프로브, 확장 케이블 및 송신기는 마음대로 상호 교환 할 수 있습니다.

전기 특성

전원 공급 장치 요구 사항 :

전압 : -20V ~ -32 V DC (현재 출력 모드).

작업 전류 : -15.5 MA ~ -20.5 MA.

출력 임피던스 : 500 Ω.

단락 보호 :지지 된 (최대 단락 전류 45 MA).

출력 커패시턴스 / 인덕턴스 : 1 NF / 100 μh.

기계 및 환경 구성

프로브 (TQ401) :

재료 : Torlon® 프로브 헤드 + AISI 316L 스테인리스 스틸 쉘.

온도 범위 : -40 ° C ~ +180 ° C (작동), +220 ° C (단기 내성).

보호 수준 : IP68 (프로브 헤드).

진동 / 충격 저항 : 5G (10-500 Hz) / 15g (11ms 반 사인파).

케이블 시스템 (H10) :

총 길이 : 10m.

표준 조합 : 1.5m 프로브 케이블 + 8.5m EA401 확장 케이블.

케이블 유형 : FEP 차폐 동축 케이블 (Ø 2.65 mm 또는 Ø 3.6 mm).

송신기 (IQS450) :

온도 범위 : -35 ° C ~ +85 ° C (문서 8 페이지의 곡선을 참조하십시오).

보호 수준 : IP40.

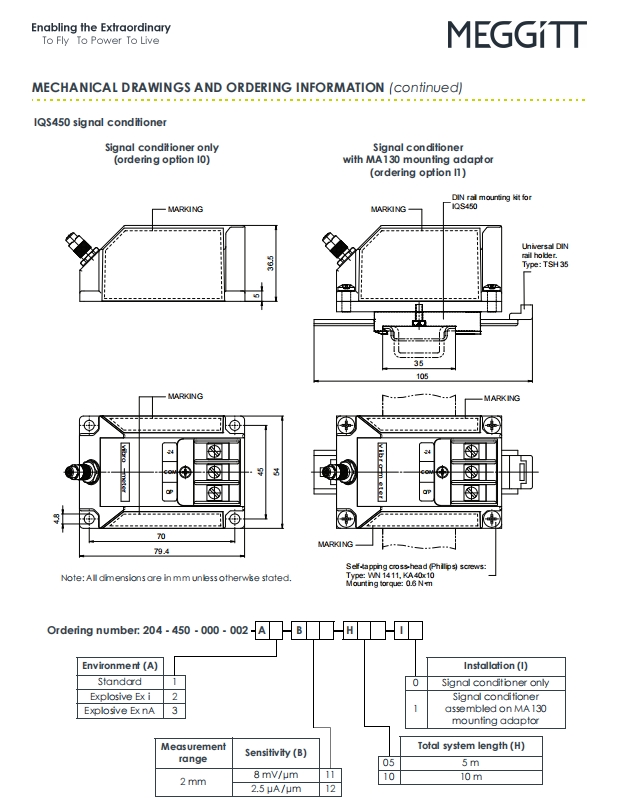

마운팅 구성 : MA130 레일 어댑터가 포함되어 있습니다 (i1 옵션, DIN TH35-7.5/15 레일 지원).
