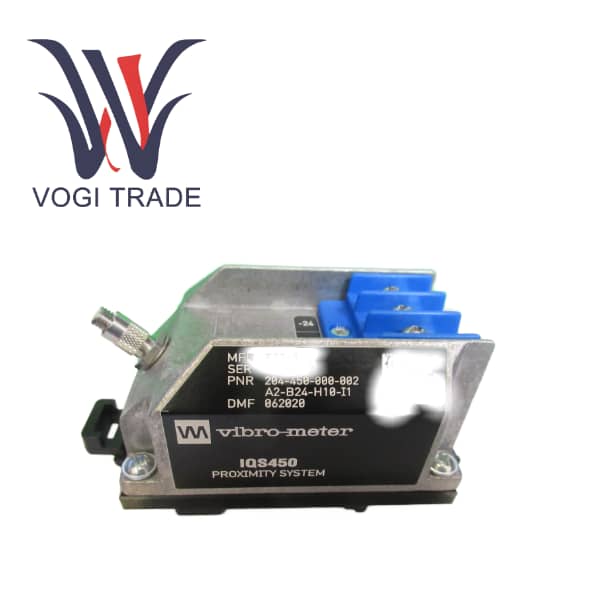

브랜드: 진동 측정기설명:신호 조절기조건: 새로운보증: 1년재고 수량: 1지불 기간: T/T배송 포트: 심천IQS450 204-450-000-001 A1-B23-H10-I0은 Vibro-Meter에서 생산하는 산업용 진동 모니터링 모듈로 주로 회전 기계의 진동 보호 및 모니터링에 사용됩니다.
| 제조 |
진동계 |
| 모델 번호 |
QS450 |
| 주문번호 |
204-450-000-001 A1-B23-H10-I0 |
| 목록 |
프로브 및 센서 |
| 원산지 |
스위스 |
| HS코드 |
8537109090 |
| 차원 |
26.2cm*12.5cm*2cm |
| 포장 치수 |
28.2cm*14.5cm*4cm |
| 무게 |
0.3kg |
제품개요
IQS450은 Parker Meggitt의 Vibra-Meter ® 제품 라인에 있는 고성능 신호 변환기이며 TQ400 시리즈 근접 측정 시스템의 핵심 구성 요소입니다. 이 제품은 회전 기계의 보호 및 상태 모니터링을 위해 특별히 설계되었습니다. IQS450 204-450-000-001 A1-B23-H10-I0은 TQ402/TQ412와 같은 근접 센서의 신호를 처리하고 이를 후속 모니터링 시스템(예: VM600)에서 사용할 수 있도록 표준화된 전압 또는 전류 출력으로 변환하는 데 사용됩니다.
이번에 선보인 특정 모델 204-450-000-001-A1-B23-H10-I0은 측정 범위 4mm, 전압 출력 감도 4mV/μm로 구성됐다. 총 길이가 10미터인 측정 체인에 적합하며 표준(비방폭) 산업 환경을 위한 안정적인 거리 및 진동 신호 변환을 제공합니다.
제품 사양 및 매개변수
제품 유형 IQS450 신호 변환기
입력 신호 TQ4xx 시리즈 근접 센서의 고주파 변조 신호
출력 구성
출력 유형 전압 출력(3선 구성)
감도(B23) 4mV/μm
선형 측정 범위 0.3~4.3mm
출력 전압 범위
최소 간극(0.3mm) -1.6V
최대 간극(4.3mm) -17.6V
동적 범위 16V
출력 임피던스 500Ω
주파수 응답 DC~20kHz(~3dB)
전원 공급 장치 요구 사항(전압 출력 모드)
작동 전압 -20VDC ~ -32VDC*
정전류 -13mA ±1mA
최대 전류 -25mA
보호 기능
단락 보호 45mA(전류 제한)
환경 사양
작동 온도 -35°C ~ +85°C*(온도에 따라 정격 감소가 필요합니다. 아래 열 고려 사항을 참조하세요.)
보관 온도 -40°C ~ +85°C
보호 등급 IP40(더 높은 보호 등급의 쉘 내부에 설치하지 않는 한 실내 사용 전용)
습도 최대 95% 비응결
진동 방지 피크 2g(10-55Hz)
충격 저항 최대 15g(반사인파, 11ms)

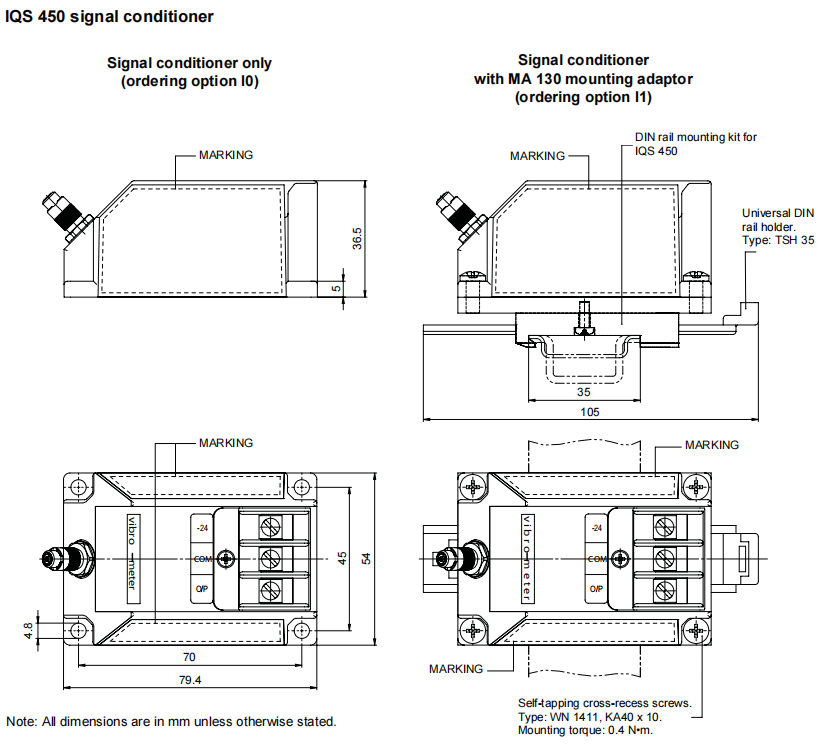

물리적 특성
재질 다이캐스트 알루미늄 합금 하우징
설치 방법(I0) M4 나사 2개 또는 4개로 직접 설치(DIN 레일 어댑터 제외)
무게 약 140g(표준 버전)
커넥터

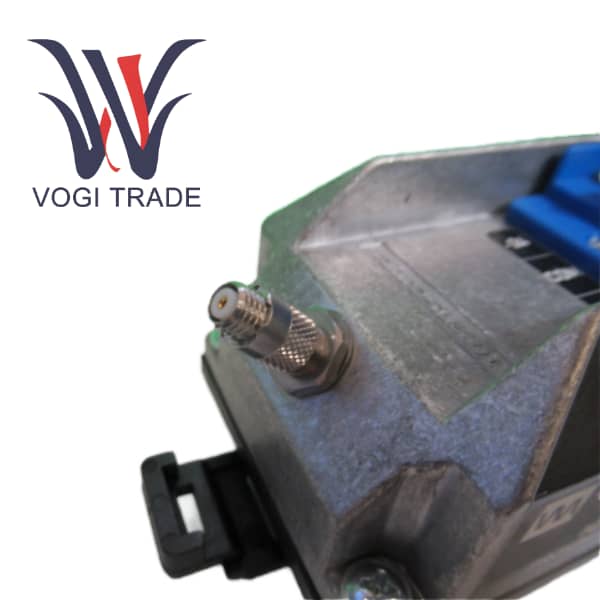

자동 잠금형 마이크로 동축 커넥터(암형 헤드)
출력/전원 공급 장치 나사 터미널(최대 선 직경 2.5mm ²)
열적 고려 사항 주변 온도가 25°C를 초과하면 최대 입력 전압이 감소해야 합니다. 85°C에서 최대 입력 전압은 -26VDC입니다.
적용 산업 범위
증기 터빈, 가스 터빈, 수력 터빈과 같은 분야에서 동력 에너지의 샤프트 진동 및 축 변위를 모니터링합니다.
파이프라인 압축기, 터보차저, 펌프 및 발전기의 오일 및 가스에 대한 기계적 보호 시스템입니다.
기어박스, 대형 모터, 팬 등 산업 제조 분야의 다양한 대형 회전 장비에 대한 온라인 상태 모니터링 및 보호입니다.
IQS450 204-450-000-001 A1-B23-H10-I0은 기존 산업 장비의 업그레이드 및 유지 관리에서 사용 중인 기존의 다수 TQ400 시리즈 측정 시스템에 대한 예비 부품 또는 교체 장치 역할을 합니다.
