브랜드: 진동 측정기설명:근접 변환기조건: 새로운보증: 1년재고 수량: 1지불 기간: T/T배송 포트: 샤먼IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0은 Vibro-Meter에서 생산한 산업용 진동 모니터링 모듈로 주로 회전 기계의 진동 보호 및 모니터링에 사용됩니다.
| 제조 |
진동계 |
| 모델 번호 |
IPC704 |
| 주문번호 |
244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 |
| 목록 |
프로브 및 센서 |
| 원산지 |
스위스 |
| HS코드 |
8537109090 |
| 차원 |
26.2cm*12.5cm*2cm |
| 포장 치수 |
28.2cm*14.5cm*4cm |
| 무게 |
0.3kg |
제품개요

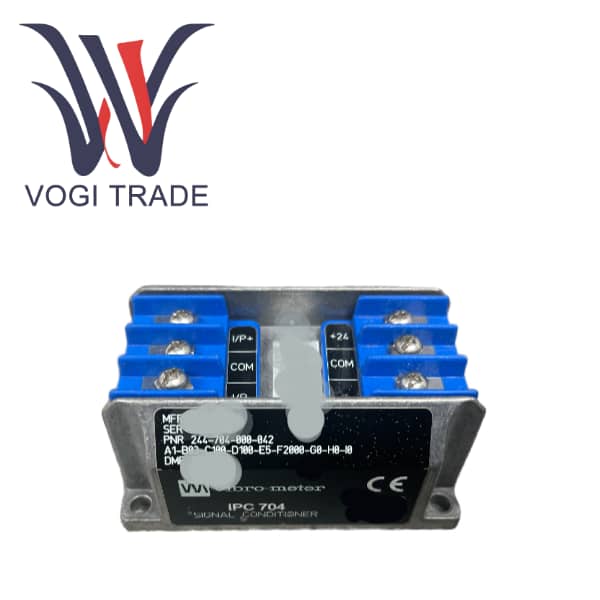

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0은 Megite 진동 측정기 제품군의 매우 다양하고 강력한 신호 조정기입니다. 신호 컨디셔너는 압전 가속도계 및 동적 압력 센서와 인터페이스하도록 특별히 설계되어 높은 임피던스 전하 출력을 모니터링 및 제어 시스템으로의 장거리 전송에 적합한 표준화된 낮은 임피던스 신호로 변환합니다.
이 특수 구성은 표준 압전 가속도계를 사용하여 최적화된 진동 속도 측정입니다. 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0은 표준 비위험 지역 버전으로, 하우징 없이 독립 모듈로 제공되어 기존 패널 또는 맞춤형 하우징에 통합할 수 있는 최대의 유연성을 제공합니다.

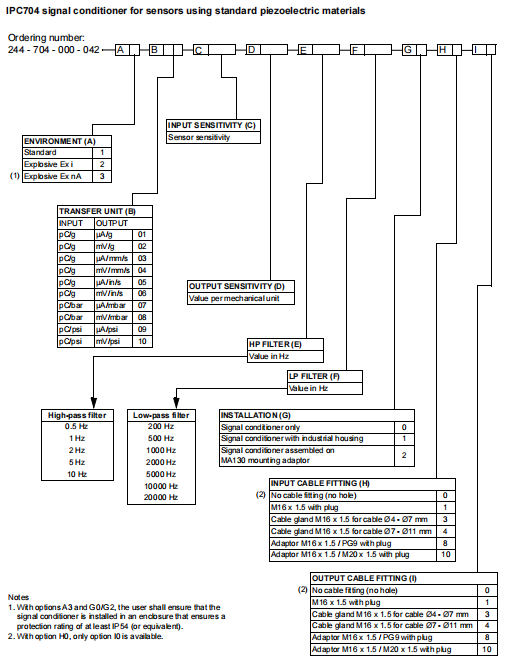

사양 및 매개변수
제품 유형 IPC704 표준 압전 재료 신호 조정기
전체 주문 번호 244-704-000-042-A1-B03-C100-D100-E5-F2000-G0-H0-I0
주문 코드 세부정보 및 주요 매개변수
A1 환경 - 표준(위험이 없는 안전한 지역용).
B03 전송 단위 - 입력 단위는 pC/g(그램당 피콤 가속도)입니다. 출력 단위는 µA/mm/s(속도의 밀리미터/초당 마이크로암페어)입니다. 적산 속도 출력을 나타냅니다.
C100 입력 감도 - 연결된 센서의 감도는 100pc /g입니다.
D100 출력 감도 - 조정기는 100μA/mm/s의 출력으로 교정됩니다.
E5 고역 통과 필터(HP) - 차단 주파수가 5hz(~3db, 24dB/옥타브 기울기)로 설정되어 저주파 노이즈 및 드리프트를 필터링합니다.
F2000 로우 패스 필터(LP) - 차단 주파수를 2000hz(~1db, 12db/옥타브 기울기)로 설정하여 앨리어싱을 방지하고 고주파 노이즈를 필터링합니다.
G0 설치 - 신호 조정기만 있고 산업용 하우징이나 DIN 레일 어댑터는 없습니다.
H0 & I0 케이블 커넥터 - 입력단이나 출력단에는 케이블 커넥터가 제공되지 않습니다. 이 기계에는 플러시 구멍이 있습니다.
제너럴 일렉트릭 사양
전원 공급 모드 18-30vdc.
전류 소모량 최대 25밀리암페어.
출력 신호
유형 2선 전류 전송을 입력합니다.
동적 신호 ±5밀리암페어 피크가 정전류에 중첩됩니다.
정격 전류 12밀리암페어 ±0.5밀리암페어.
주파수 범위 필터에 의해 정의됩니다. 이 구성에서 유효 주파수 범위는 5hz ~ 2000hz입니다.
선형 오류 ≤0.2%
온도 안정성 100ppm/°C에서 일반
환경 사양(모듈만, G0)
작동 온도 -30℃ ~ +85℃
보호 등급 IP40(깨끗한 실내 전기 캐비닛이 아닌 모든 보호 인클로저에 설치해야 함).
진동 방지 최대 2g(10-500hz)
내충격성 최대 15g(11ms)
