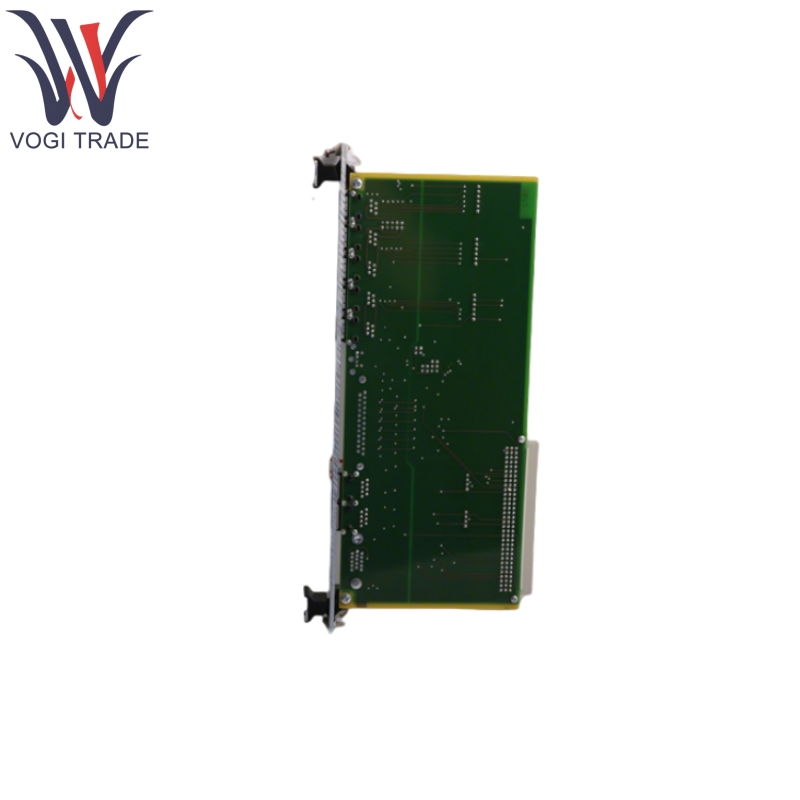

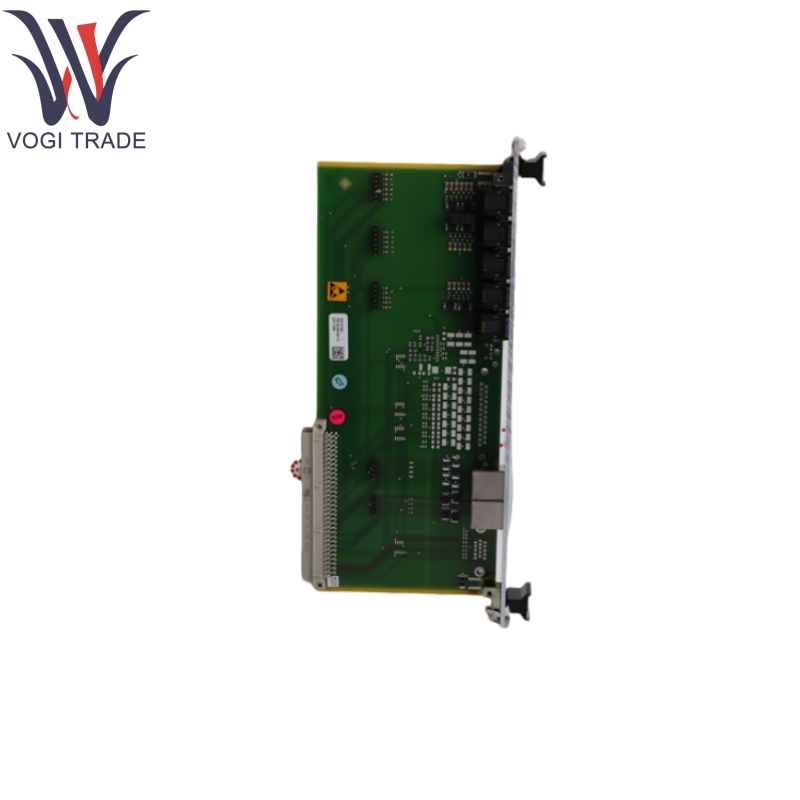

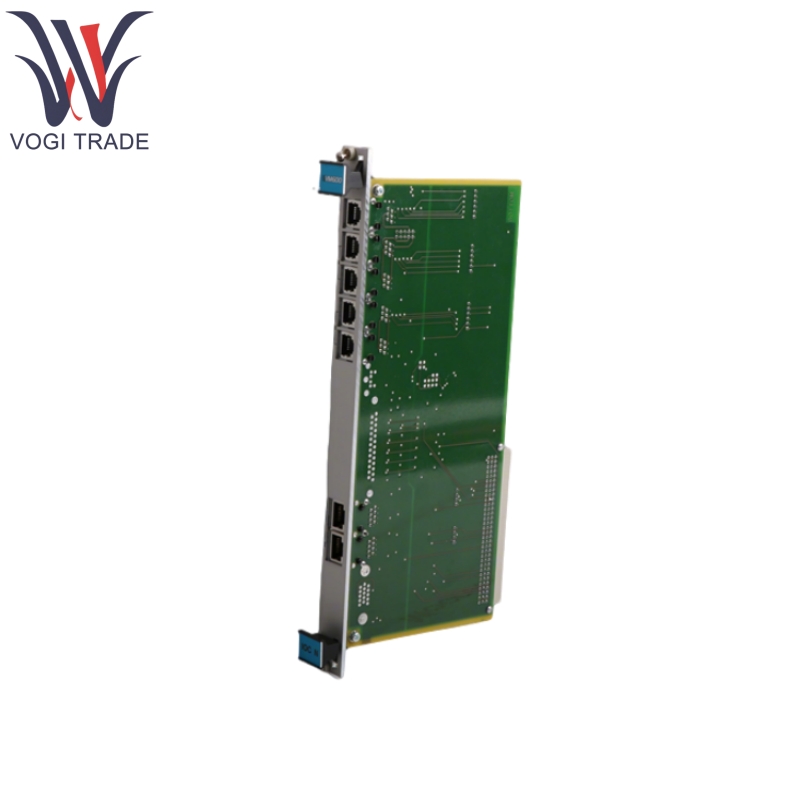

IOCN 200-566-000-113

제품 사양

커넥터 품종 :

RS : 6P6C (RJ12/RJ25), 암컷. 2 차 일련 연결에 사용됩니다.

A : 2 개의 6p6c (RJ12/RJ25), 암컷. 추가 직렬 연결에 사용됩니다 (선택적 직렬 통신 모듈이 필요함).

B : 2 개의 6p6c (RJ12/RJ25), 암컷. 추가 직렬 연결에 사용됩니다 (선택적 직렬 통신 모듈이 필요함).

1 : 8p8c (RJ45), 암컷. 기본 이더넷 연결에 사용됩니다 (CPUM 커넥터 (NET) 대신).

2 : 8p8c (RJ45), 암컷. 보조 이더넷 연결에 사용됩니다.

통신 인터페이스 :

이더넷 : IOCN 200-566-000-113, 2 x 10/100Base-TX (10/100 Mbps, ≤100m)

일련 : IOCN 200-566-000-113, 1 X RS-232/485 (≤115.2 KBAUD, MODBUS RTU)

추가 : IOCN 200-566-000-113, 2 X RS-422/485 (옵션 모듈, 멀티 드롭 RS-485 네트워크 포함)

버전 유형 :

표준 이더넷 중복 버전 -200-566-000-1HH

추가 환경 보호를위한 Compormal Coating이있는 광택 버전 -200-566-000-1HHL

제품 매개 변수

전력 소비 :

전압 소스 : VM600 랙 전원 공급 장치에서 5 VDC

전력 소비 : ＜ 2W

총 소비 (CPUM/IOCN 카드 쌍) : ≤12W

환경 요구 사항 :

작동 온도 : -20 ~ 65 ° C (-4 ~ 149 ° F)

저장 온도 : -25 ~ 80 ° C (-13 ~ 176 ° F)

습도 : 0 ~ 90% (비 콘센트)

제품 기능

데이터 게이트웨이 :

IOCN 200-566-000-113은 VM600 시스템과 DCS/PLC와 같은 외부 시스템 (예 : 데이터 교환)을 사용하여 외부 시스템 (예 : DCS/PLC) 사이의 브리지 역할을합니다.

멀티 랙 네트워크 확장 :

IOCN 200-566-000-113 커넥터 A 및 B를 통해 RS-485 멀티 드롭 네트워크의 생성을 용이하게하여 추가 모니터링 지점이 가능합니다.

기계 보호 및 상태 모니터링 :

IOCN 200-566-000-113은 CPUM과 함께 CPUM (MPC4 및 AMC8과 같은)을 감독하여 핫 스왑, 알람 재설정 및 이벤트 로깅과 같은 기능을 활성화합니다.
