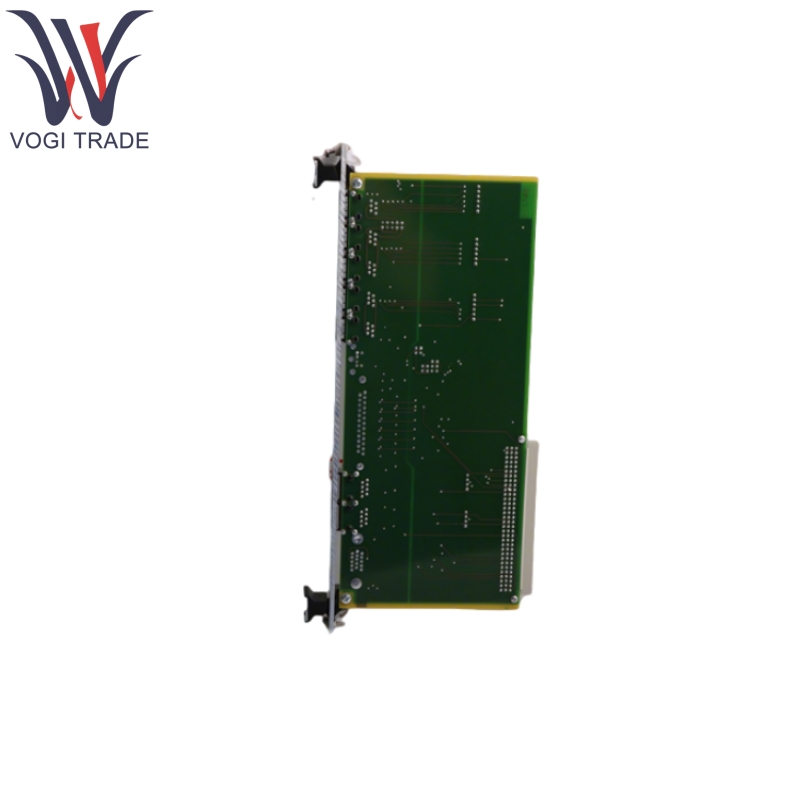

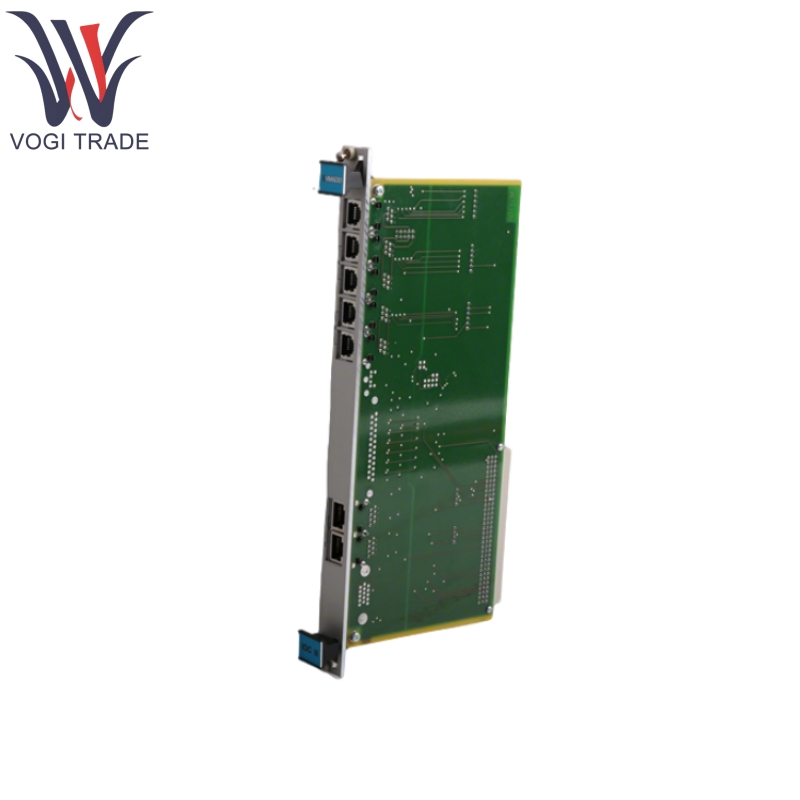

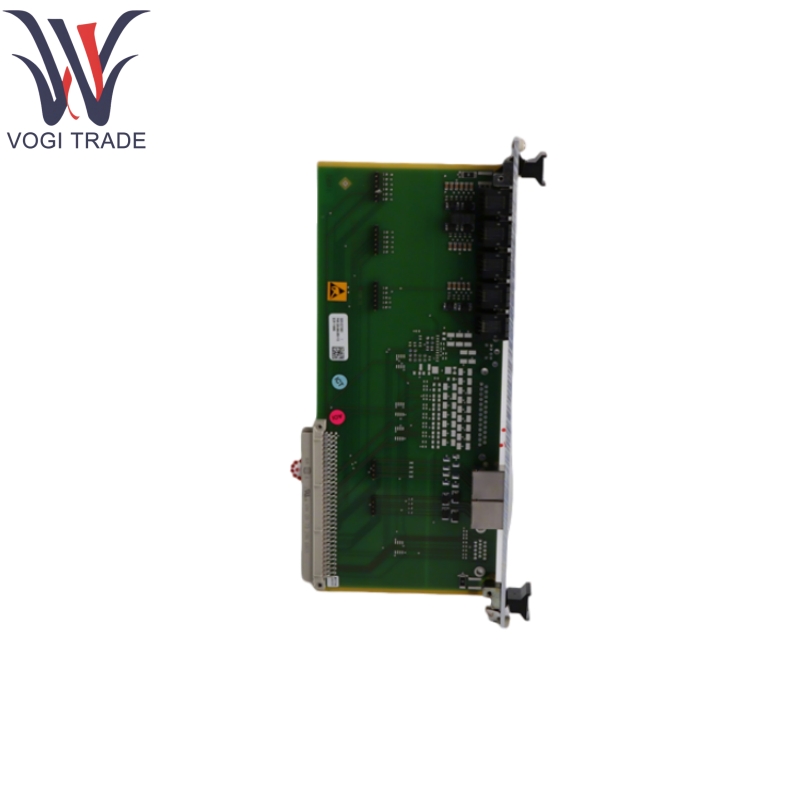

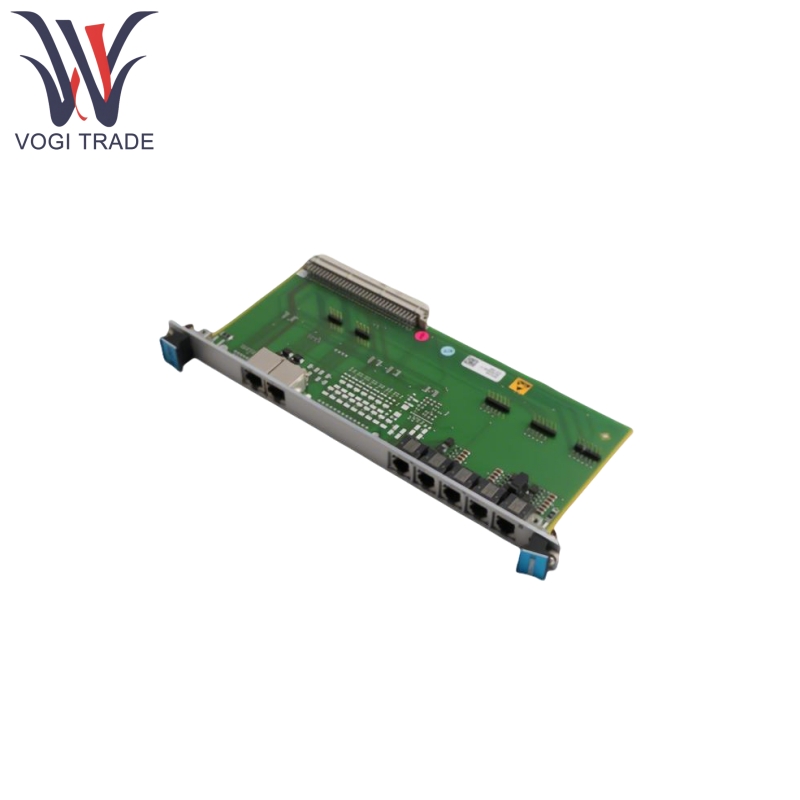

브랜드 : Vibro-Meter설명 : 입력/출력 카드조건 : 새로운 브랜드인증서 : COO 테스트 보고서 보증서보증 : 1 년재고 수량 : 6지불 기간 : T/T배송 항구 : ShenzhenIOCN 200-566-000-112는 CPUM 카드의 신호 및 통신 인터페이스 역할을하며 전자기 간섭 (EMI)에 대한 모든 입력을 보호하고 신호 서지가 전자기 호환성 (EMC) 표준을 확실하게 보호합니다.
| 제조 |
진동 미터 |
| 모델 번호 |
iocn |
| 주문 번호 |
200-566-000-112 |
| 목록 |
VM600 |
| 원산지 국가 |
스위스 |
| HS 코드 |
8473309000 |
| 차원 |
28*4*15cm |
| 무게 |
0.6kg |
지정된 제품~에
커넥터 품종 :
RS : 6P6C (RJ12/RJ25), 암컷. 2 차 일련 연결에 사용됩니다.
A : 2 개의 6p6c (RJ12/RJ25), 암컷. 추가 직렬 연결에 사용됩니다 (선택적 직렬 통신 모듈이 필요함).
B : 2 개의 6p6c (RJ12/RJ25), 암컷. 추가 직렬 연결에 사용됩니다 (선택적 직렬 통신 모듈이 필요함).
1 : 8p8c (RJ45), 암컷. 기본 이더넷 연결에 사용할 수 있습니다 (CPUM 커넥터 (NET) 대신).
2 : 8p8c (RJ45), 암컷. 보조 이더넷 연결에 사용됩니다.
통신 인터페이스 :
이더넷 포트 :
IOCN 200-566-000-112 커넥터 (1 및 2)는 MODBUS TCP 및 PROFINET (CPUM 펌웨어 버전 081 필요)의 경우 10/100Base-TX 이더넷 (최대 100Mbps)을 지원합니다.
직렬 포트 :
하나의 RJ12/RJ25의 IOCN 200-566-000-112 커넥터 (RS)는 Modbus RTU의 경우 최대 115.2 KBAud에서 RS-232/RS-485 (Half/Full Duplex)를 지원합니다.
확장 된 직렬 :
IOCN 200-566-000-112 2 쌍의 직렬 커넥터 (A 및 B) VM600 랙의 RS-422/RS-485 멀티 드롭 네트워크를 활성화합니다 (옵션 CPUM 직렬 모듈이 필요).
버전 유형 :
표준 이더넷 중복 버전 -200-566-000-1HH
추가 환경 보호를위한 Compormal Coating이있는 광택 버전 -200-566-000-1HHL
제품 매개 변수
전력 소비 :
출처 : VM600 랙 전원 공급 장치
전압 : 5 VDC
전력 소비 : ＜ 2W
총 전력 소비 (CPUM/IOCN 카드 쌍) : ≤12 w
환경 조건 :
작동 온도 : -20 ~ 65 ° C (-4 ~ 149 ° F)
저장 온도 : -25 ~ 80 ° C (-13 ~ 176 ° F)
습도 : 0 ~ 90% 상대 습도, 비 응축
제품 응용 프로그램
산업 통신 게이트웨이 :
IOCN 200-566-000-112는 Modbus 또는 Profinet을 통해 VM600 시스템과 타사 시스템 (예 : DCS, PLC) 간의 인터페이스 역할을합니다.
멀티 랙 네트워크 확장 :
IOCN 200-566-000-112는 확장 모니터링 지점을 위해 커넥터 A 및 B를 통해 RS-485 멀티 드롭 네트워크를 구축합니다.
기계 보호 및 상태 모니터링 :
IOCN 200-566-000-112는 CPUM과 협력하여 보호 카드 (예 : MPC4, AMC8), 핫 스왑 핑, 알람 재설정 및 이벤트 로깅 지원을 관리합니다.
