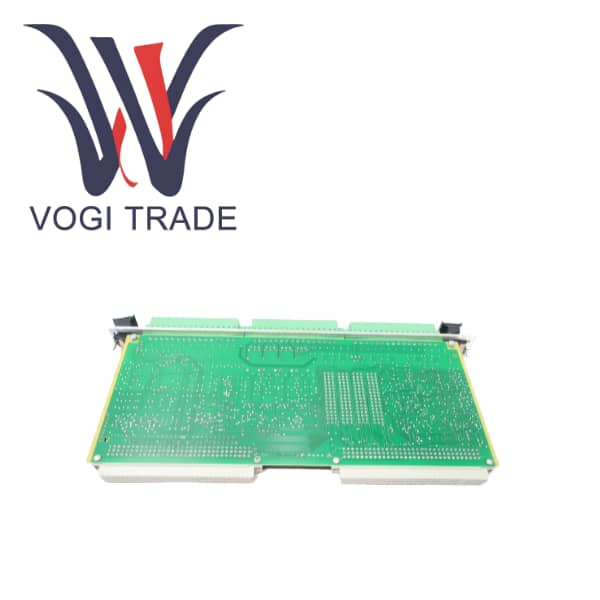

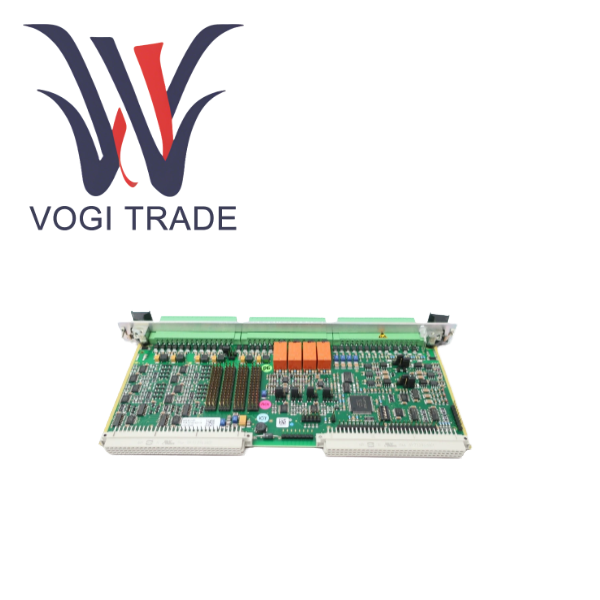

IOC4T 200-560-000-HHH

적용 산업 범위

VM600 시스템의 핵심 I/O 구성 요소인 IOC4T 200-560-000-HHH는 지속적인 온라인 상태 모니터링과 중요한 회전 장비 보호가 필요한 모든 산업에서 널리 사용됩니다.

에너지 및 전력 측면에서는 화력, 수력 및 원자력 발전소의 증기 터빈, 발전기, 보일러 급수 펌프 및 팬에 중점을 둡니다.

석유화학 산업에는 정유소, 화학 공장, 천연가스 처리 공장의 대형 압축기, 반응기 교반기 및 파이프라인 펌프가 포함됩니다.

야금 및 광업 분야 철강 공장의 압연 공장 및 송풍기뿐만 아니라 광산의 분쇄기, 호이스트 및 공장.

제지, 시멘트 및 조선 산업에는 각각 대형 제지 기계, 회전 가마 및 해양 추진 시스템이 있습니다.

일반 제조, 크고 중요한 회전 자산을 보유하고 예측 유지 관리 시스템을 구축하려는 모든 공장.

장점과 단점의 상세한 비교

장점

전용 카드 쌍의 일부로 탁월한 결정성과 낮은 대기 시간을 달성합니다.

하드웨어 수준 협업인 IOC4T 200-560-000-HHH는 고도로 최적화되고 오버헤드가 낮은 병렬 버스 프로토콜인 Industry Pack 인터페이스를 통해 MPC4와 지점 간 통신합니다. 이를 통해 센서 신호 입력부터 보호 계전기 작동까지 전체 체인이 마이크로초 수준에서 결정적인 지연을 갖도록 보장됩니다. 신속한 대응이 필요한 기계적 보호 시나리오에서 이러한 확실성은 일반 데이터 수집 시스템과 비교할 수 없습니다.

소프트웨어 스택의 불확실성을 제거하여 일반 운영 체제의 스케줄링에 의존하지 않고 전체 신호 처리 및 논리적 판단이 MPC4의 전용 프로세서에서 완료됩니다. 이는 운영 체제 작업 전환이나 네트워크 정체로 인해 발생하는 응답 시간 지터를 방지하여 보호 기능의 절대적인 신뢰성을 보장합니다.

고밀도 I/O 통합으로 시스템 복잡성과 비용이 대폭 감소됩니다.

공간 효율성은 4개의 진동 입력, 2개의 속도 입력, 4개의 릴레이, 4개의 아날로그 출력 및 4개의 원시 신호 버퍼를 갖춘 표준 20mm 너비 유럽 카드에 통합되어 있습니다. 이 고밀도 설계는 복잡한 4개 베어링 기계를 모니터링하려면 일반적으로 한 쌍의 MPC4/IOC4T 카드만 필요하므로 귀중한 랙 슬롯을 크게 절약할 수 있음을 의미합니다.

모든 I/O가 카드 후면에 집중되어 있고 3개의 표준화된 나사 터미널 블록을 통해 연결되어 배선이 단순화되었습니다. 이를 통해 현장 배선이 명확하고 질서정연해지며 배선 오류 가능성이 줄어들고 향후 유지 관리 및 문제 해결 작업이 단순화됩니다. 분산 I/O 솔루션에 비해 케이블 사용량과 배선 시간이 크게 단축됩니다.

불리

필수 페어링 종속성은 시스템 잠금 및 비용 경직성을 초래합니다.

공급업체 잠금, 200-560-000-HHH는 Meggitt의 MPC4 카드 및 VM600 플랫폼에 전적으로 의존합니다. 이 솔루션을 선택하면 전체 모니터링 시스템의 향후 확장, 예비 부품 조달 및 기술 지원이 모두 Meggitt의 생태계 내에 고정됩니다. 이로 인해 사용자가 향후 보다 비용 효율적이거나 기술적으로 진보된 타사 솔루션을 채택할 가능성이 제한됩니다.

가장 작은 단위의 비용이 높습니다. 시스템의 가장 작은 기능 단위는 한 쌍의 카드입니다. 간단한 단일 베어링 펌프만 모니터링해야 하는 경우에도 전체 세트를 구입해야 하므로 소규모 응용 분야에서는 단위 채널 비용이 매우 높습니다. 이와 대조적으로 모듈식 범용 데이터 수집 시스템은 필요에 따라 채널을 구매할 수 있습니다.

플랫폼 생성 제한인 200-560-000-HHH는 VM600 플랫폼에만 적용됩니다. 사용자가 더 높은 성능이나 새로운 기능을 얻기 위해 업데이트된 VM600 Mk2 플랫폼으로 마이그레이션하려는 경우 기존 IOC4T/MPC4 카드를 모두 재사용할 수 없으므로 비용이 매몰됩니다.

하드웨어 버전의 차이로 인한 숨겨진 엔지니어링 함정

2000Ω 대 50Ω의 출력 임피던스는 이 제품 라인의 가장 숨겨져 있고 위험한 단점 중 하나입니다. 엔지니어가 프로젝트 후반 단계에서 사용 중인 이전 버전이 장거리 "원래 신호" 케이블을 구동할 수 없다는 사실을 발견하면 비용이 많이 드는 재작업에 직면하게 됩니다. 모든 IOC4T 카드를 교체하거나 각 카드 뒤에 외부 버퍼 증폭기를 추가하십시오.

RoHS 준수 위험은 유럽 연합, 중국 등 엄격한 환경 보호 규정이 있는 지역에서 RoHS를 준수하지 않는 초기 버전을 사용하면 전체 프로젝트가 승인을 통과하지 못하거나 장비 폐기 시 높은 특별 처리 비용이 발생할 수 있습니다. 조달 중에 최신 하드웨어 버전이 명확하게 지정되지 않으면 엄청난 규정 준수 위험이 발생합니다.
