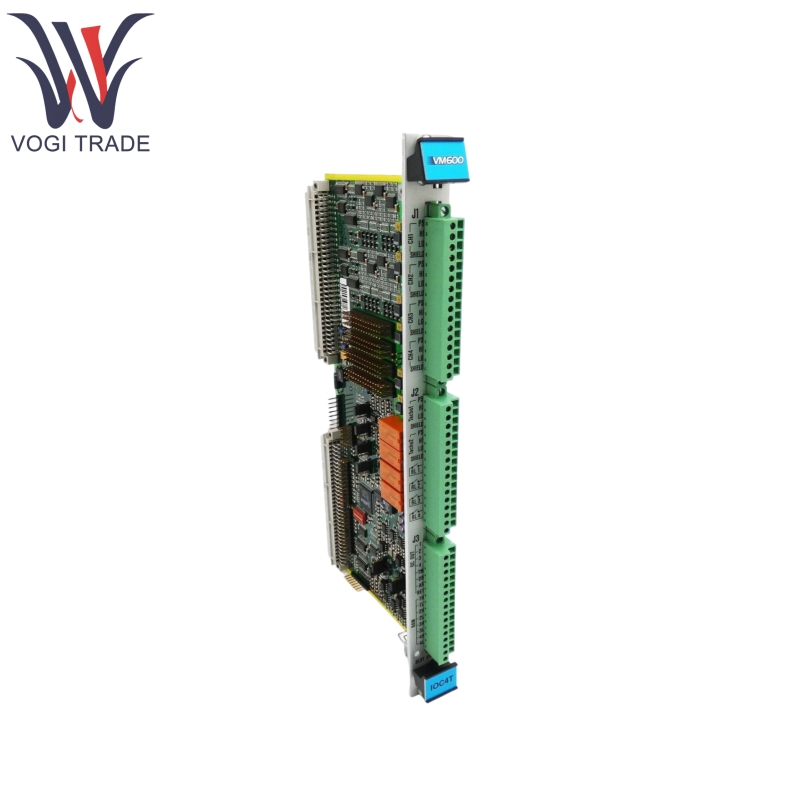

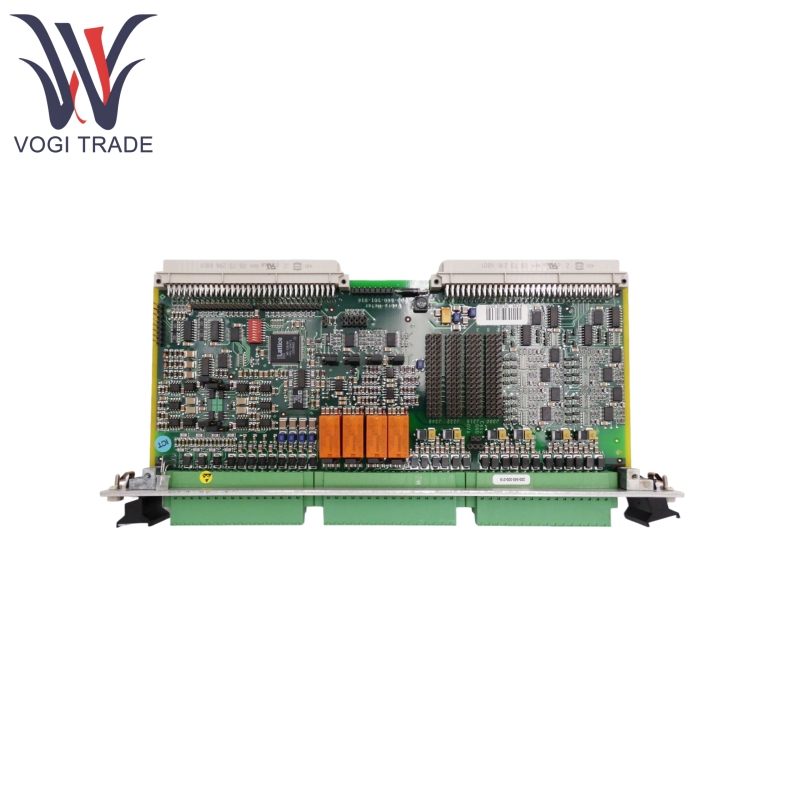

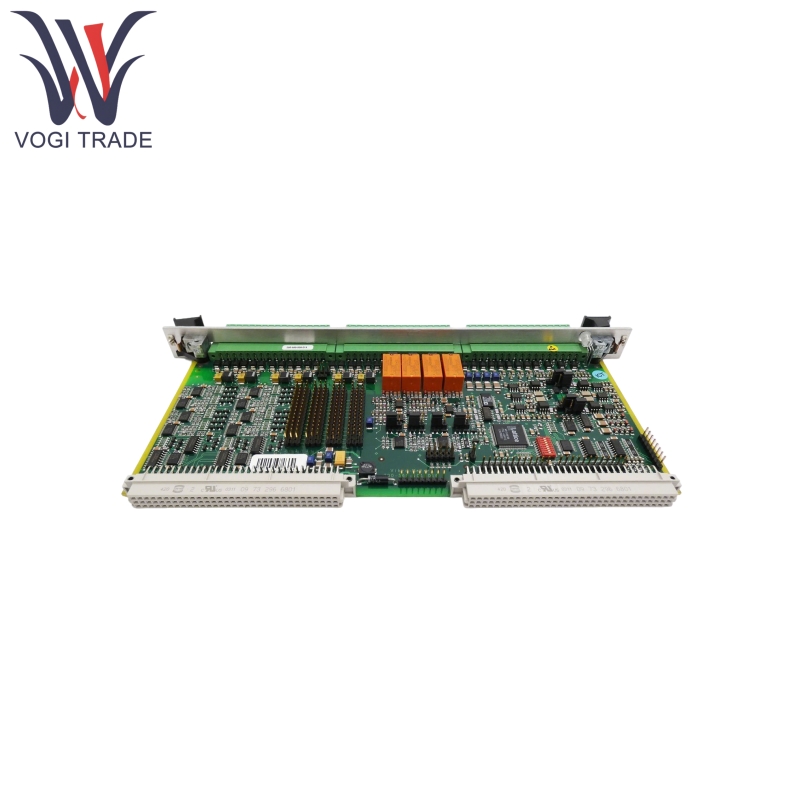

IOC4T 200-560-000-000-40

제품 기능

IOC4T 200-560-000-214에는 MPC4 기계 보호 카드의 신호 획득을 지원하기 위해 4 개의 동적 신호 입력 및 2 개의 RPM 입력이 있습니다.

IOC4T 200-560-000-214는 진동 채널의 쉬운 신호 멀티플렉싱을 위해 "원시"센서 신호 및 아날로그 출력 (전압 0-10V 또는 현재 4-20MA, 점퍼를 통해 선택 가능)을 완충했습니다.

IOC4T 200-560-000-214에는 외부 시스템에서 경보 트리거링을 지원하기 위해 소프트웨어를 통해 경보 신호에 할당 할 수있는 4 개의 릴레이가 있습니다.

IOC4T 200-560-000-214에는 Alarm 기능을 확장하기 위해 IRC4 스마트 릴레이 카드 및 RLC16 릴레이 카드에 연결할 수있는 32 개의 완전 프로그래밍 가능한 오픈 컬렉터 출력이 있습니다.

원리를 사용한 제품

IOC4T 200-560-000-214는 4 개의 동적 신호 채널 (예 : 진동)과 J1/J2 커넥터를 통해 2 개의 RPM 신호 채널을 수신하여 처리를 위해 MPC4 카드로 전달할 수 있습니다.

MPC4에 의해 처리 된 신호는 IOC4T의 버퍼 회로를 통해 원시 센서 신호를 출력하고 외부 모니터링을 위해 4 개의 아날로그 신호 (0-10V/4-20MA)로 변환됩니다.

처리 결과를 기반으로, MPC4는 IP 인터페이스를 통해 IOC4T의 4 개의 로컬 계전기 또는 랙 버스를 통해 RLC16/IRC4 카드의 릴레이를 통제하여 경보를 트리거합니다. DSI 입력 신호 (AR/DB/TM)는 경보 상태로 동적으로 조정될 수 있습니다.

IOC4T 200-560-000-214는 EMI 보호 및 격리 설계를 통해 산업 환경에서 안정적인 운영을 보장하고 유지 보수를 단순화하기 위해 핫 스왑 핑을 지원합니다.

제품 매개 변수

IOC4T 200-560-000-214 세부 사항 사양
