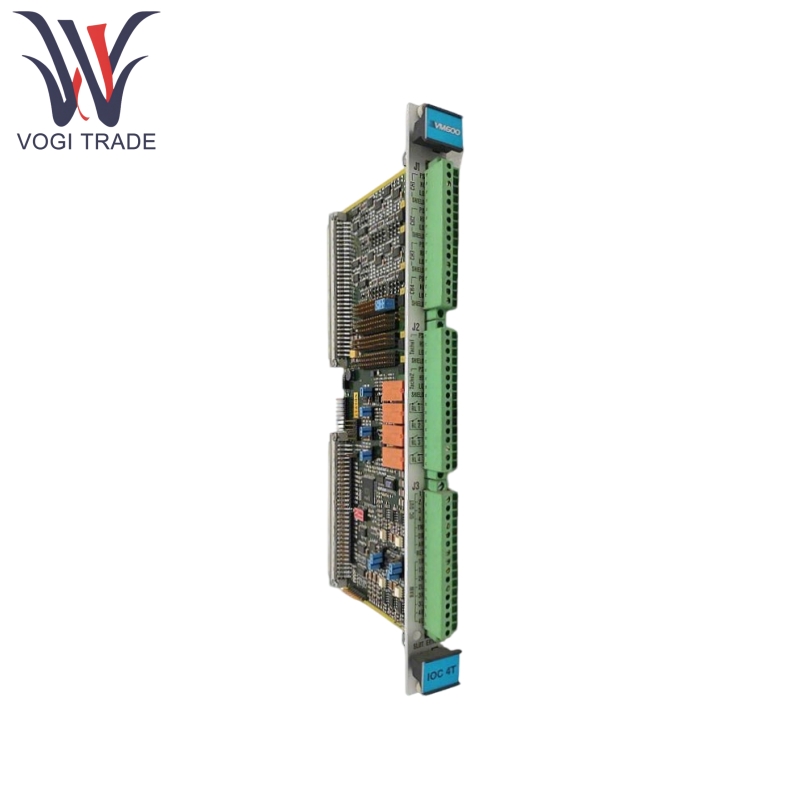

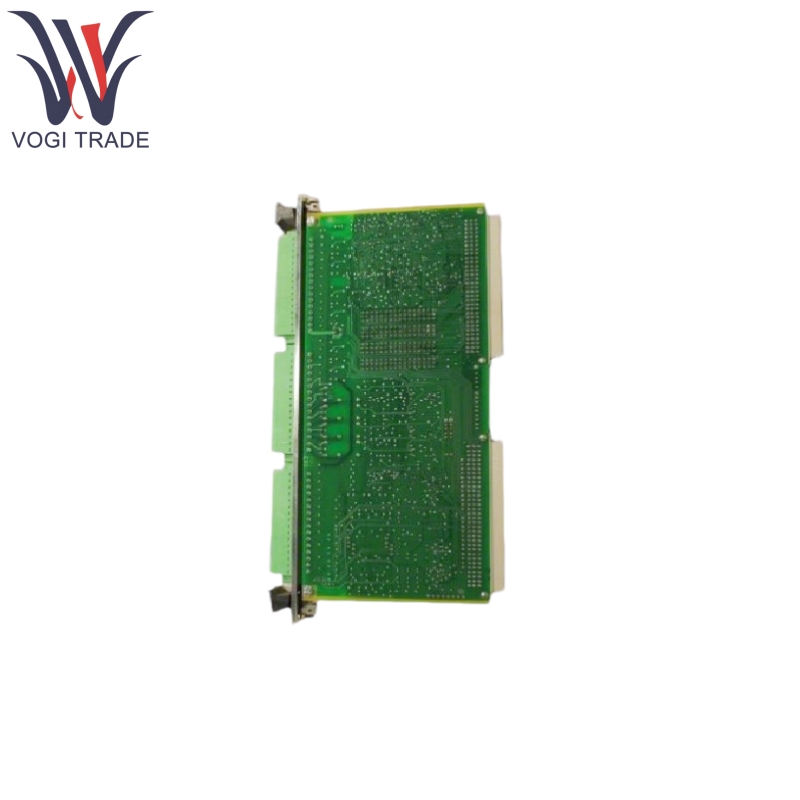

IC4T 200-560-000-111

제품 사양

1. 각 IOC4T 200-560-000-1111 카드는 해당 MPC4 카드와 관련이 있으며 VM600 랙 (ABE04X 또는 ABE056)에 직접 장착됩니다. LOC4T는 슬레이브 모드에서 작동하며 업계 팩 (IP) 인터페이스를 사용하여 커넥터 P2를 통해 MPC4와 통신합니다.

2. LOC4T 200-560-000-111의 전면 패널 (VM600RACK의 후면)에는 측정 체인 (센서 및 /또는 신호 컨디셔너)에서 나오는 변속기 케이블로의 배선을위한 터미널 스트립 커넥터가 포함되어 있습니다. 나사-말단 커넥터는 모든 신호를 입력하고 모든 신호를 모든 외부 제어 시스템에 출력하는 데 사용됩니다.

3. IOC4T 200-560-000-111 카드는 전자기 간섭 (EMI) 및 신호 서지에 대한 모든 입력 및 출력을 보호하고 전자기 호환성 (EMC) 표준을 충족합니다.

4. IOC4T 200-560-000-111은 센서에서 MPC4로 원시 동적 (진동)과 속도 신호를 연결합니다. 이 신호는 일단 처리되면 IOC4T로 다시 전달되며 전면 패널 (VM600의 후면)의 터미널 스트립에서 사용할 수 있습니다. 동적 신호의 경우, 4 개의 온보드 디지털-아날로그 변환기 (DAC)는 0 ~ 10V 범위의 교정 신호 출력을 제공합니다. 또한 4 개의 보드 전압-전류 변환기는 신호를 4 ~ 20 MA (점퍼 선택 가능) 범위의 전류 출력으로 제공 할 수 있습니다.

5. IOC4T 200-560-000-111에는 소프트웨어 제어 하에서 특정 경보 신호에 기인 할 수있는 4 개의 로컬 계전기가 포함되어 있습니다. 예를 들어, 이들은 일반적인 응용 프로그램에서 공통 경보 (센서 확인, 경보 및 위험)에 의해 감지 된 MPC4 결함 또는 문제를 알리는 데 사용될 수 있습니다.

제품 매개 변수

아날로그 (DC) 출력 :

출력 수 : IOC4T 카드 당 4 개 (MPC4 당 1 개 동적 신호 채널)

신호 범위 : 각 출력에 대해 IOC4T의 점퍼로 개별적으로 선택할 수있는 전류 출력 (4 ~ 20 MA) 또는 전압 출력 (0 ~ 10V) (참고 : 현재 출력의 경우 실제로 아날로그 출력은 실제로 입력 신호에 비례하여 약간 더 넓은 2 ~ 23 MA 범위로 구동됩니다).

정확도 : ≤ ± 0.5%

선형성 오류 : ≤ ± 0.5%

출력시 허용 가능한 부하 : 전압 출력의 경우> 100 kΩ, 현재 출력의 경우 <325 Ω

릴레이 특성 :

릴레이 이름 : rl1 ~ rl4

유형 : PE014005

연락처 배열 : 1 X NC 또는 1 X 릴레이 당 연락처 (사용자 구성 가능). 선택된 연락처는 J2에서 사용할 수 있습니다

공칭 정격 전압 : 250 VAC

공칭 정격 전류 : 5 AAC

최대 파괴 용량 (접촉 보호 없음) : 1250 VA

작동 / 릴리스 / 바운스 시간 : 일반적으로 8 / 8 / 6ms

유전체 강도 테스트 전압 :

열린 연락처 사이 : 1000 Vac

접촉과 코일 사이 : 4000 Vac

카드 전원 공급 장치 (입력) :

전원 : VM600 랙 전원 공급 장치

공급 전압 : +5 VDC 및 ± 12 VDC

+5 VDC 공급에서 소비 : 1.5 W.

± 12 VDC 공급 소비 : 0.7W, 사용 된 현재 출력 당 추가 0.25W
