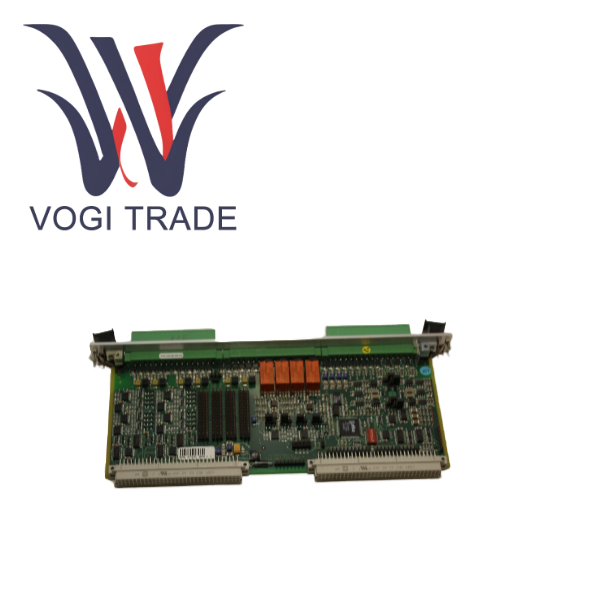

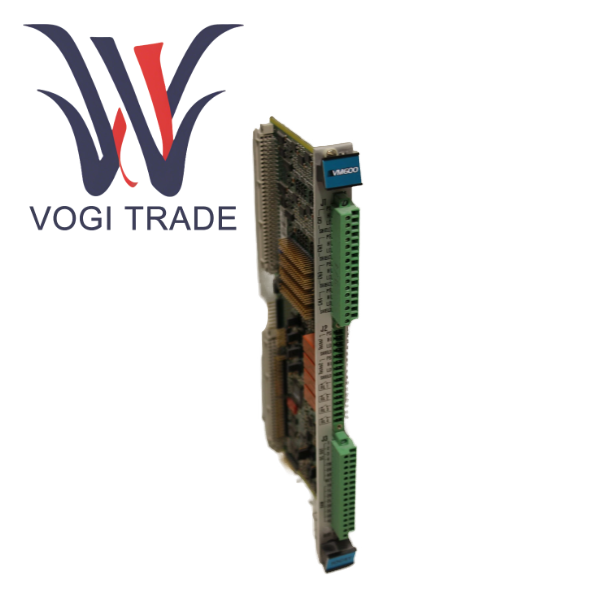

IOC4T 200-560-000-061

D자세한 장점과 단점 비교

장점

유연성과 적응성

릴레이 기능, 경보 임계값, 필터 설정과 같은 소프트웨어 정의 기능의 핵심 논리는 VM600 MPSx 소프트웨어에 의해 완전히 정의됩니다. 이는 동일한 하드웨어 카드가 소프트웨어를 통해 재구성되어 다른 기계, 다른 모니터링 전략에 적응할 수 있으며 하드웨어를 교체할 필요 없이 장치 수정 후 기능 업그레이드도 수행할 수 있음을 의미합니다.

하드웨어 점퍼는 안전망입니다. 주요 아날로그 출력 유형의 경우 물리적 점퍼가 옵션으로 제공됩니다. 이는 소프트웨어 구성의 보안에 대한 요구 사항이 매우 높은 경우에 대한 추가 보호 계층을 제공하여 소프트웨어가 실수로 작동하더라도 출력 신호 유형이 변경되지 않도록 보장합니다.

열악한 산업 환경을 위한 견고한 설계

EMC/EMI 보호: 200-560-000-061. 모든 입력 및 출력 채널에는 EC 표준을 준수하는 필터가 내장되어 있어 산업 현장에서 흔히 발생하는 전자기 간섭을 효과적으로 방지하고 신호의 순도를 보장합니다.

옵션으로 컨포멀 코팅을 사용할 수 있습니다. 습도가 높거나 먼지가 많거나 부식성 가스가 있는 환경의 경우 IOC4T는 회로 기판에 추가적인 물리적, 화학적 보호를 제공하고 서비스 수명을 크게 연장하는 컨포멀 코팅 버전을 주문할 수 있습니다.

불리

기능 안전 분야에서 표준 버전의 본질적인 한계

IOC4T의 표준 버전은 SIL 1 애플리케이션을 지원하지만 내부 회로는 물리적으로 절연되지 않습니다. SIL 2 또는 SIL 3 인증이 필요한 중요 안전 회로에서는 독립적인 보호 계층의 요구 사항을 충족할 수 없습니다. 이 시점에서 사용자는 몇 배 더 비싼 "분리 회로" 버전을 구입할 수밖에 없습니다. 이로 인해 표준 버전은 고급 보안 시장에서 경쟁력을 잃게 되었습니다.

표준 버전에서는 모든 채널이 동일한 전원 공급 장치 및 접지면 세트를 공유합니다. 이론적으로 심각한 전기 결함은 여러 채널에 동시에 영향을 미쳐 보호 기능의 집합적인 실패로 이어질 수 있습니다. "분리형 회로" 버전은 물리적 격리를 통해 일반적인 원인으로 인한 고장의 위험을 최소화합니다.

운영, 유지관리 및 진단의 한계

제한된 자가 진단 기능은 IOC4T 200-560-000-061이 상태 보고를 위해 주로 MPC4에 의존한다는 사실에 반영됩니다. 카드 자체에 하드웨어 오류가 발생하면 자체 진단 기능이 상대적으로 제한됩니다. 결함을 찾기 위해 외부 테스트나 교체 방법에 의존해야 할 수도 있으며, 이로 인해 평균 수리 시간이 늘어납니다.

"전원이 켜져 있는 동안 연결 및 분리"를 지원하지만 실제 작동에서는 전원이 켜져 있는 동안 중요한 보호 신호를 전달하는 I/O 카드를 연결하고 분리할 때 여전히 위험이 있습니다. 부적절한 작동으로 인해 순간적으로 간섭이 발생하여 MPC4가 잘못된 판단을 내리게 되고 심지어 불필요한 가동 중지 시간이 발생할 수도 있습니다. 따라서 많은 공장의 운영 및 유지 관리 규정에서는 작동 중에 이러한 카드를 삽입하거나 제거하는 것을 금지하고 있습니다.

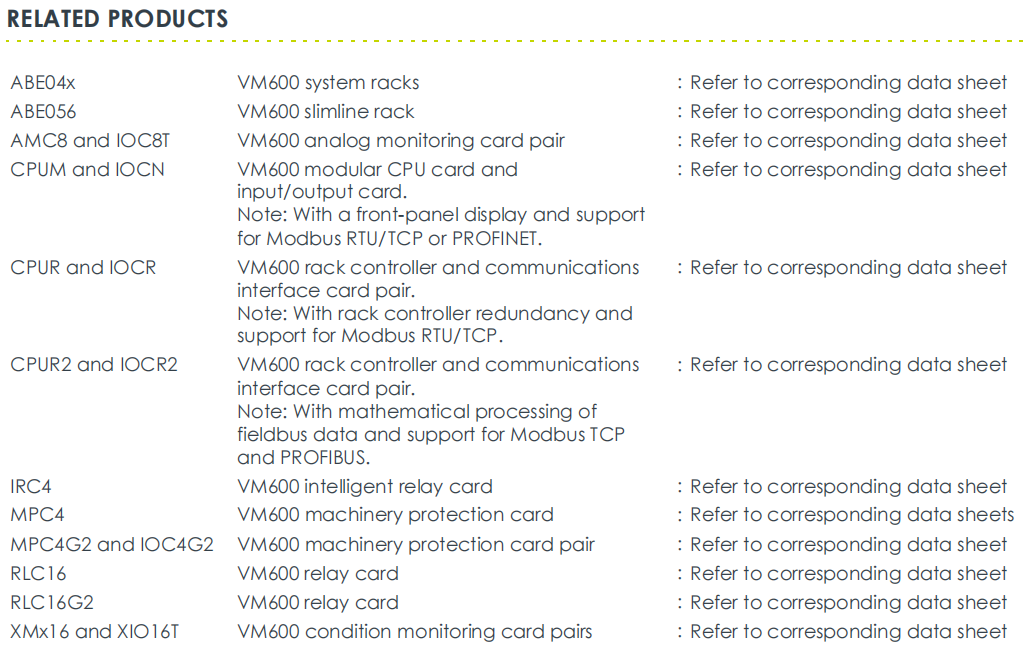

관련 제품 추천

IOC4T 200-560-000-061을 중심으로 완전한 작업 장치를 구축하려면 다음과 같은 주요 제품이 필요합니다.

코어 페어링 카드

IOC4T와 50Ω 출력 임피던스 일치를 보장하고 완전한 RoHS 준수를 달성하려면 MPC4 메인 처리 카드의 최신 하드웨어 버전을 선택하는 것이 좋습니다.

시스템 플랫폼 및 전원 공급 장치

VM600 랙 ABE04x는 물리적 설치 슬롯과 백플레인 통신을 제공합니다.

RPS6U 랙 전원 공급 장치는 전체 랙에 작동 전력을 제공합니다.

커뮤니케이션 및 관리

이더넷을 통한 원격 구성 및 데이터 액세스가 필요한 경우 CPU4 랙 컨트롤러에 이 카드를 장착해야 합니다.

VM600 Manager 소프트웨어는 카드 쌍의 데이터를 구성, 교정, 모니터링 및 분석하는 데 사용됩니다.

프런트엔드 센서 및 케이블

센서 TQ402/TQ412 와전류 프로브 및 이에 맞는 3300 XL 8mm 프리앰프; MPU 자기전기 타코미터 프로브.

연장 케이블 RG178/RG179 동축 케이블.
