브랜드: 진동 측정기설명: 입출력 카드조건: 아주 새로운인증서: COO 테스트 보고서 보증서보증: 1년재고 수량: 4지불 기간: T/T배송 포트: 샤먼IOC4T 200-560-000-013 입/출력 카드의 주요 기능은 센서 신호를 수신하여 MPC4에 전달하여 처리하고, 처리된 신호를 출력 인터페이스를 통해 외부 시스템으로 전송하는 것입니다.
| 제조 |
진동계 |
| 모델 번호 |
IOC4T |
| 주문번호 |
200-560-000-013 |
| 목록 |
VM600 |
| 원산지 |
스위스 |
| HS코드 |
8473309000 |
| 차원 |
28*4*14cm |
| 무게 |
0.4kg |
제품개요

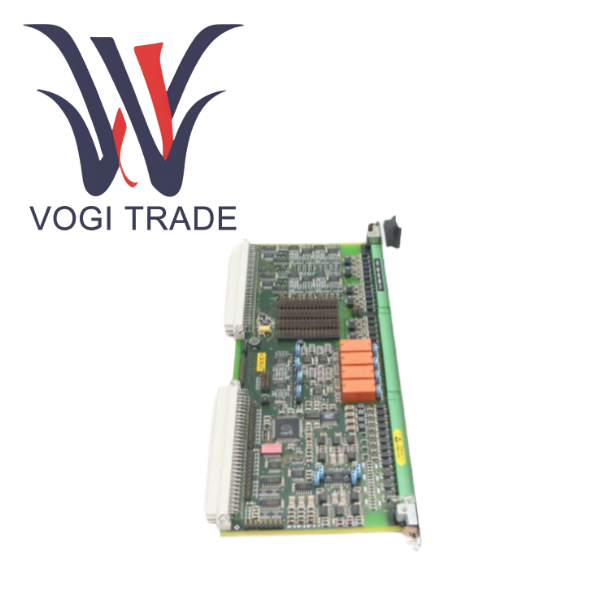

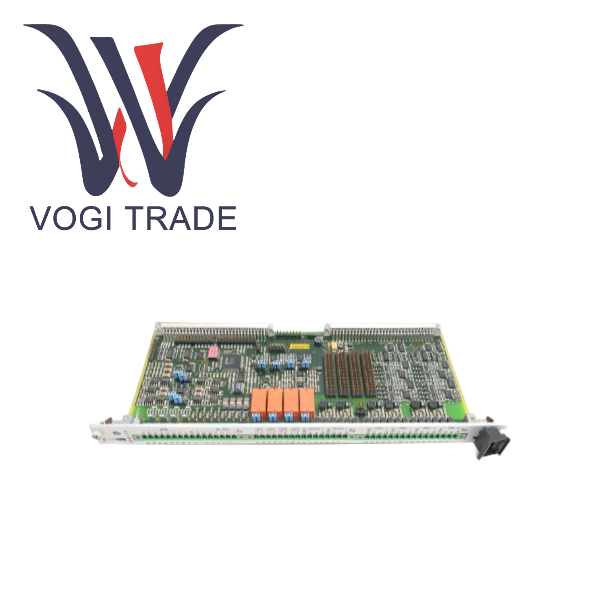

IOC4T는 VM600 상태 모니터링 및 기계 보호 시스템 플랫폼을 위해 Megite Sensing Systems가 설계한 전용 6U 높이 입력/출력 인터페이스 카드입니다. 200-560-000-013은 독립형 장치가 아니지만 완전한 "MPC4/IOC4T 카드 쌍"을 형성하려면 MPC4와 쌍을 이루어야 합니다. 이 아키텍처에서 MPC4는 고속 데이터 수집, 신호 분석 및 보호 논리 작업을 담당하는 반면 IOC4T는 "물리적 세계"와 "디지털 세계" 사이의 브리지 역할을 합니다.
주문 번호 PNR 200-560-000-013
카드 유형 표준 버전
제품 사양 및 매개변수
제품 유형 VM600 IOC4T 입력/출력 카드
주문 번호 PNR 200-560-000-013
일치하는 기본 카드 MPC4
버전 유형 Standard Edition
하드웨어 세대 초기 버전
물리적 크기 높이 262mm, 너비 20mm, 깊이 125mm
무게 약 0.25kg
전원 공급 모드 +5VDC 및 ±12VDC는 VM600 랙 백플레인에서 제공됩니다.
일반적인 전력 소비
+5VDC 1.5W
±12VDC 0.95W
외부 인터페이스
J1 4채널 동적 신호 입력
J2 2채널 속도/위상 입력 + 4채널 릴레이 접점 출력
J3 4채널 DC 아날로그 출력 + 3채널 디지털 제어 입력 + 4채널 버퍼링된 원래 신호 출력
입력 채널
동적 신호 4개 채널, 범위 -10 ~ 0 VDC
회전 속도 신호 2채널, 사인파 또는 구형파 지원
DSI 디지털 신호 3개 채널
출력 채널
릴레이 4개 채널, SPDT, 사용자가 상시 열림/상시 닫힘 구성 가능
아날로그 출력 4개 채널, 0-20mA 또는 4-20mA 옵션
원래 신호 버퍼링 4개 채널, 고임피던스 전압 출력
상태 표시 슬롯 오류 LED
구성 방법 소프트웨어 구성은 VM600 MPSx 소프트웨어를 통해 수행됩니다. 일부 기능은 하드웨어 점퍼 설정을 지원합니다.
규정 준수 및 인증
비 Rohs 준수
IEC 60255-21-1 클래스 2 진동 표준을 준수합니다.
IEC 61508 SIL 1 기능 안전 애플리케이션 지원
