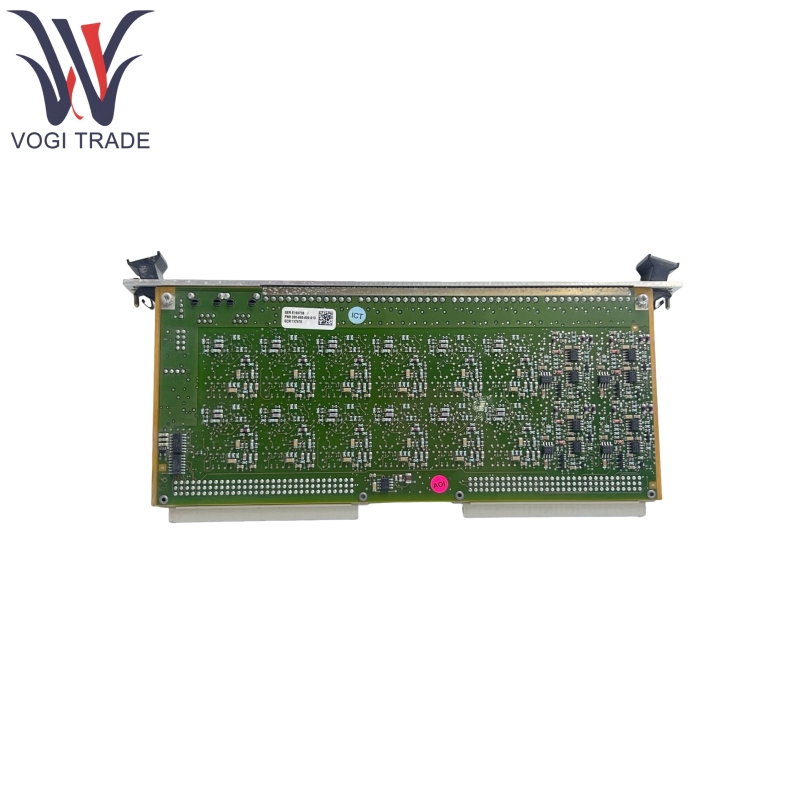

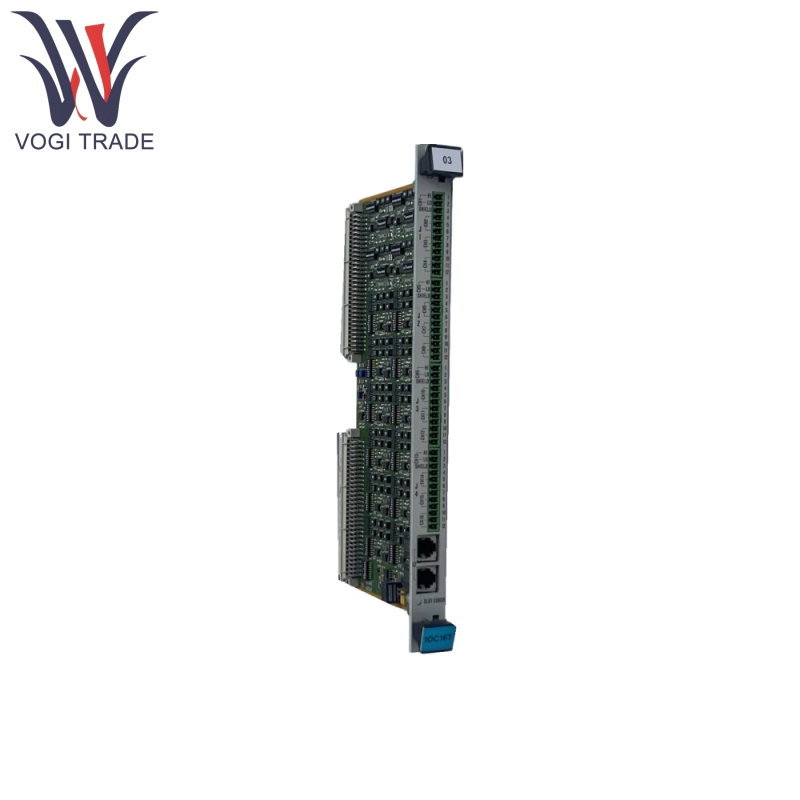

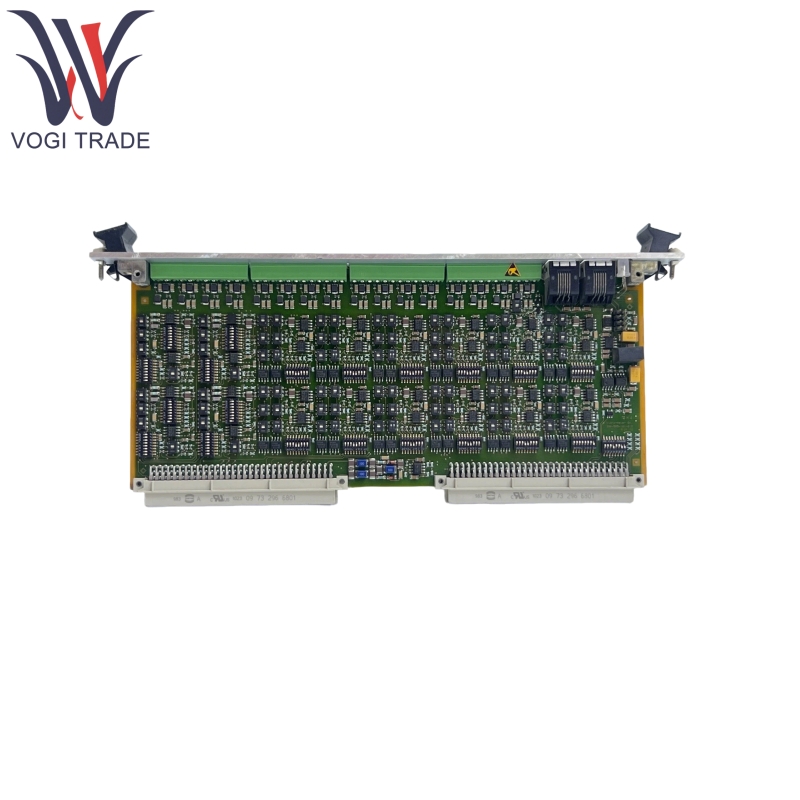

IOC16T 200-565-000-012

제품 기능

16 채널 인터페이스 카드 및 나사 48 터미널 스트립 커넥터 VM600 시리즈 CMC 16 (조건 모니터링 카드)

DIL 스위치를 통해 채널 기능을 선택할 수 있습니다

EML 보호를 보장하고 신호 조절을 제공합니다

처음 4 개의 채널을 타코 또는 동적 (예 : 진동)으로 선택할 수 있으며 마지막 12 개는 동적 또는 프로세스로 선택할 수 있습니다.

입력은 VM600 원시 버스 및 타코 버스를 통해 라우팅 할 수 있습니다.

온보드로 격리 된 직렬 RS-485 통신 옵션 및 라이브 삽입 또는 카드 제거

제품 사양

1. IOC16T 200-565-000-012 각 IOC16T는 특정 CMC 16과 연관되어 있으며 랙에서 바로 뒤에 장착되어 트랜스 듀서 및 컨디셔너에서 나오는 변속기 케이블을 연결하기 위해 터미널 스트립이 포함되어 있습니다. 그러나 이러한 신호가 VM600 백플레인 '원시 버스'및 '타코 버스'라인을 통해 이미 사용할 수있는 경우 추가 배선이 필요없이 직접 선택할 수 있습니다.

2. IOC16T 200-565-000-012 카드는 전자기 간섭 (EML) 및 신호 서지에 대한 모든 입력을 보호하고 EMC (전자기 호환성) 표준을 충족합니다. 타코 입력, 가속도계의 신호, 속도 미터 및 근접 프로브 또는 동적 또는 준 정적 신호는 펄스 성형 레벨 조정 및 AC/DC 선택과 같은 작업을 수행하는 전용 회로에 의해 조절됩니다.

3. IOC16T 200-565-000-012, Micro-Switches (DIL)는 컨디셔너 및 액세스 방법의 선택을 용이하게하기 위해 제공됩니다 (예 : 스크류 터미널 또는 백플레인). IOC16T는 또한 플랜트로부터의 분리를 제공하고 CMC 16에 대한 입력의 공급을 보장합니다.

4. IOC16T 200-565-000-012, 두 가지 의사 소통 방법이 지원됩니다. VM600 랙의 슬롯 0에있는 CPU M 모듈에 대한 VMEBUS 연결 및 후속 이더넷 링크 또는 IOC16T에 제공된 RJ 커넥터를 통한 직접 분리 된 멀티 드롭 RS-485 직접 연결.

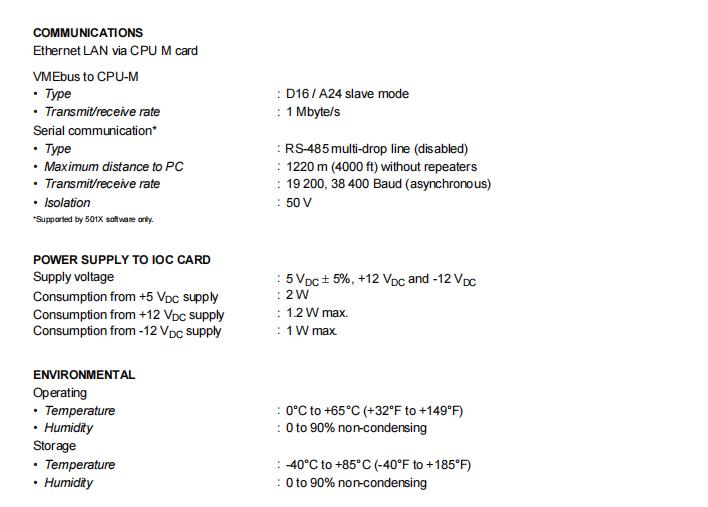

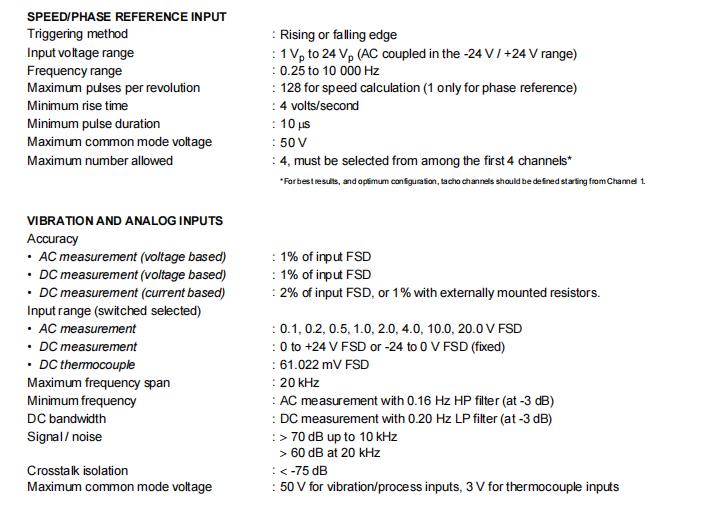

제품 매개 변수
