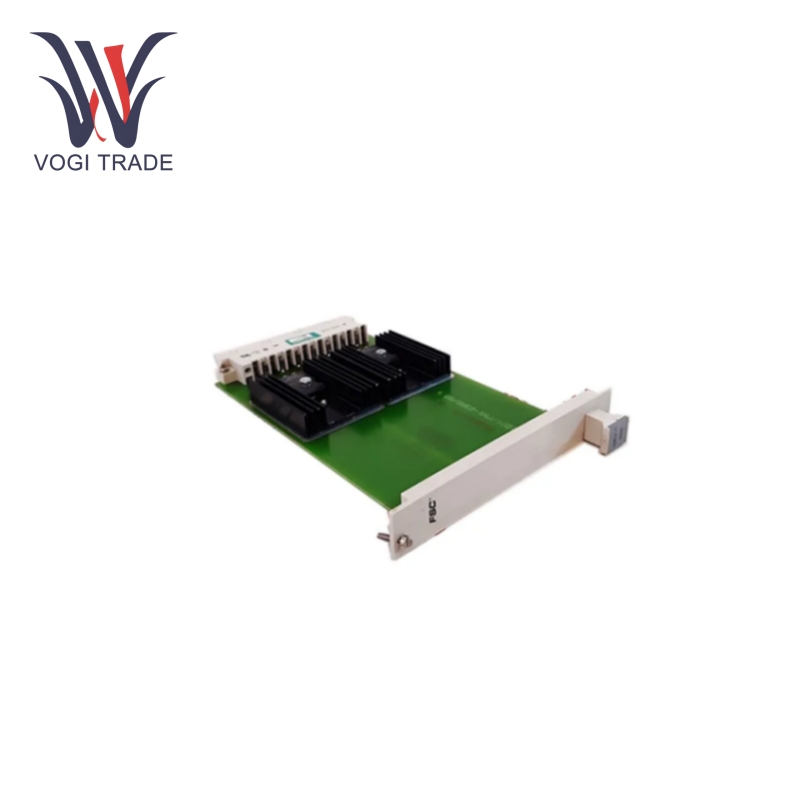

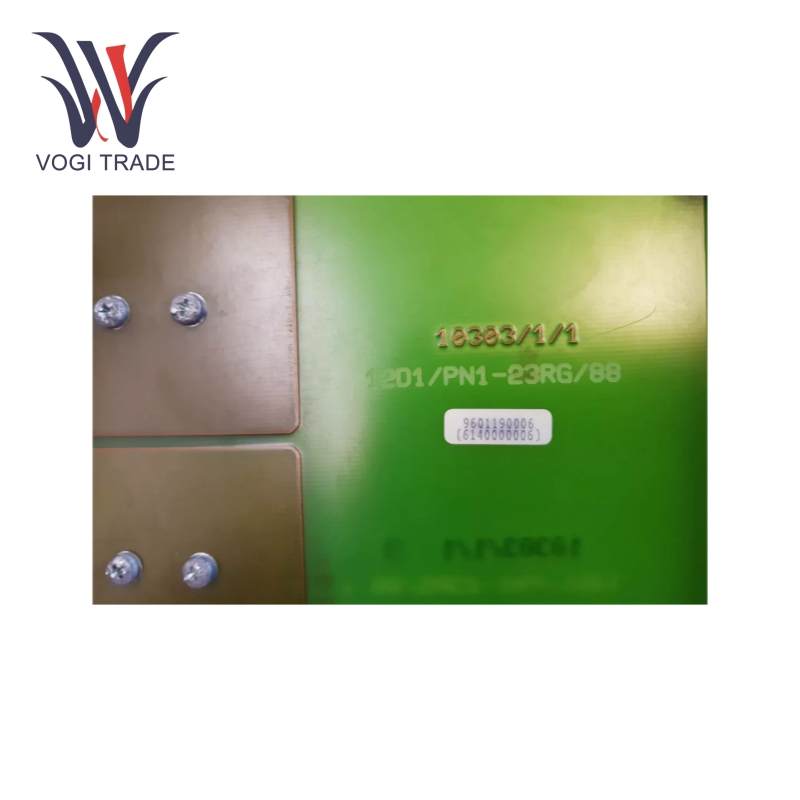

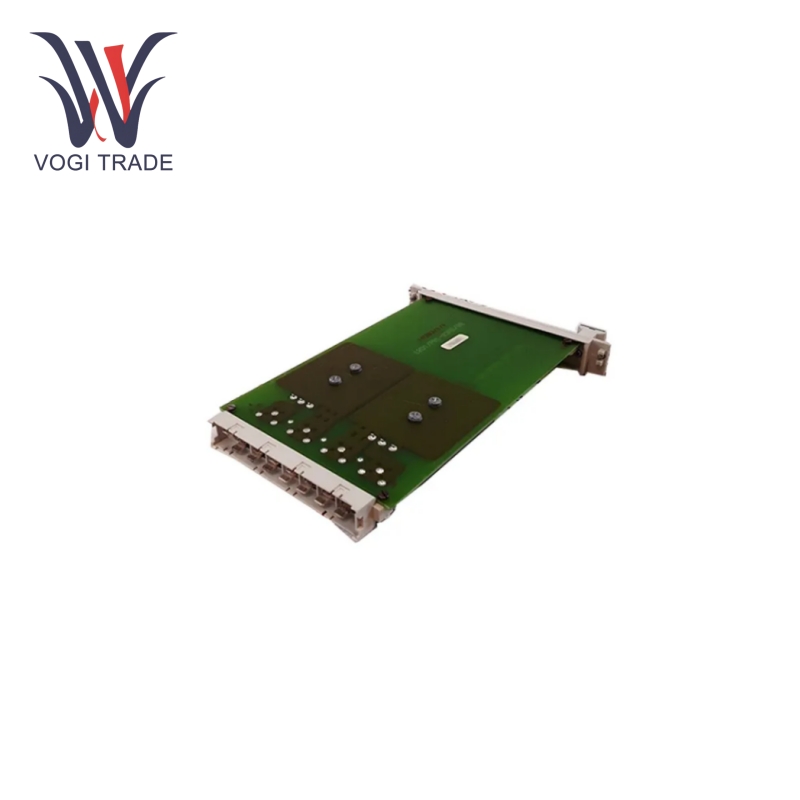

하니웰 10303/1/1

사용법 매개변수

일반적인: Honeywell 10303/1/1의 일반 모델은 10303/1/1 03501*이며 CE, TÜV 및 UL 인증을 받았으며 모든 소프트웨어 버전과 호환됩니다.

공간 요구사항: 컴팩트한 사이즈로 4TE(4HP), 3HE(3U)의 공간이 필요하며 다양한 제어 캐비닛이나 장비 랙에 설치가 가능합니다.

전기적 매개변수: 패시브 모듈이므로 외부 전원 공급이 필요하지 않습니다. 극단적인 경우, 접미사 코드가 없는 모듈의 경우 최대 전류는 20A(모듈 전력 소모)로 제한됩니다. 동시에 최대 역방향 전압 제한은 30V로 설정되고 순방향 전압 강하는 0.55V로 제한됩니다.

터미널 매개변수: 터미널 유형은 DIN 41612 - H15P(Faston)이며 커넥터를 통과하는 최대 전류는 핀당 10A로 제한됩니다.

기능

전력 분배 및 변환: 10303/1/1 모듈의 주요 목적은 배전 모듈(PSD)입니다. 중복 중앙 장치와 비중복 I/O가 공존하는 시스템에서는 중복 중앙 섹션 PSU(전원 공급 장치)의 출력을 가져와 관련 비중복 I/O 섹션을 위한 단일 5VDC 전원 공급 장치로 조립합니다. 시스템으로. 이는 시스템의 올바른 작동에 필수적인 I/O 구성 요소에 안정적이고 반복적인 전원 공급을 보장합니다.

전압 강하 제어: 전원 공급 장치에서 I/O 부분까지 전체 길이에 걸쳐 동일한 전압이 보장되도록 전원 공급 장치는 항상 이 모듈을 통해 시스템의 중앙 부분으로 흘러야 합니다. 이렇게 하면 전원 공급 장치가 길이에 따라 고르게 로드되고 시스템 성능과 신뢰성을 저하시킬 수 있는 전압 변동을 방지할 수 있습니다. 또한, 5VDC 전원 공급 범위는 허용 범위(±5%) 내에서 상당히 엄격하므로 PSD 모듈을 PSU 모듈에 가깝게 설치하여 배선 시 전압 강하를 최소화해야 합니다. 최소 권장 전선 크기는 2.5mm²(AWG 14)입니다.

안전 및 유지 관리: PSD 모듈은 관련 PSU의 전원이 차단된 위치에서만 교체할 수 있습니다. 이는 시스템 교체 및 보존 중에 전기적 위험을 방지하는 안전 기능입니다.

적용범위

화학 산업: 화학제품 생산 공정에서 다양한 제어 장치 및 센서(온도 센서, 압력 트랜스미터, 유량계 등)에 안정적인 전원 공급을 보장하는 데 사용됩니다. 이는 공정 제어의 정확성과 신뢰성을 유지하여 화학물질 생산의 품질과 안전성을 보장하는 데 도움이 됩니다.

석유 산업: 정유소, 석유화학 플랜트의 원유 저장 탱크, 파이프라인, 정제 공정 등 주요 장비 및 제어 시스템에 안정적인 전력 분배를 제공합니다. 안정적인 전원 공급은 장비 고장 및 생산 중단을 방지하여 전체 석유 생산 공정의 정상적인 운영을 보장합니다.

건축자재 산업: 시멘트 공장, 유리 공장 등 건축자재 생산 공정에서 제어 시스템 및 센서에 전원을 공급하고 온도, 압력, 자재 흐름 등 생산 매개변수를 모니터링 및 관리하며 건축자재 생산의 품질과 일관성을 보장합니다.

항공우주 산업: 항공우주 제조 및 시험 시설에서 각종 정밀기기 및 제어 시스템에 안정적인 전력을 공급하며, 항공우주 제품의 시험 및 생산 과정에 정확성과 신뢰성을 제공합니다.

전기 산업: 발전소, 변전소 등의 전기시설에서 제어시스템 및 감시장비에 전력분배를 제공하여 전력망의 안정적인 운영과 전력공급의 안전성을 확보하는데 사용될 수 있습니다.
