GE IS230PCAAH1A

제품개요

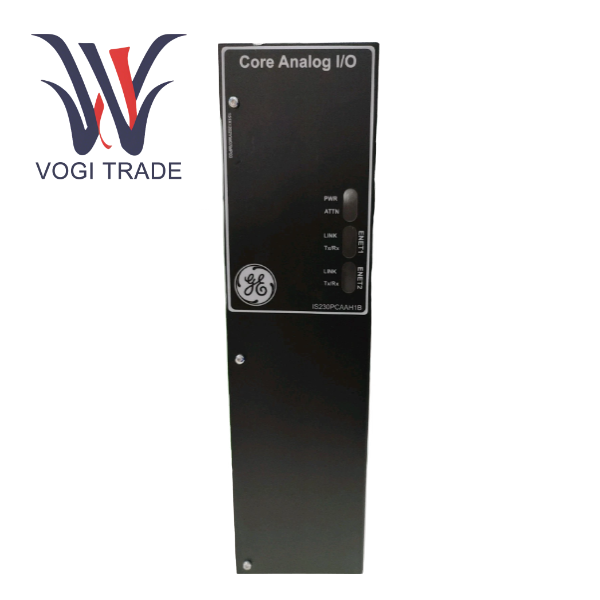

IS230PCAAH1A는 General Electric(GE)의 Mark VIe 제어 시스템에서 중요한 PCAA 코어 시뮬레이션 모듈입니다. 가스터빈 및 산업 공정 제어의 핵심 구성요소인 이 모듈은 광범위한 고정밀 아날로그 신호 입출력 기능을 제공합니다. 이는 열전대, 진동, LVDT, 서보 드라이버, 4-20mA 전류 회로 및 기타 신호의 신호 조절 및 처리 기능을 통합합니다. 높은 신뢰성과 가용성이 요구되는 까다로운 산업 환경을 위해 특별히 설계된 이 제품은 단일 모드, 이중 모드 및 삼중 중복(TMR) 구성을 지원합니다.

포괄적인 신호 인터페이스 기능

GE IS230PCAAH1A 25채널 열전대 입력은 E, J, K, T, S 등과 같은 다양한 유형을 지원하고 개방 회로 감지 기능을 갖추고 있습니다.

고신뢰성 아키텍처

단일 모드, 이중 모드 및 TMR 시스템의 유연한 적용은 제어 시스템의 고가용성을 보장합니다.

TMR 구성의 아날로그 출력에는 오류 차폐 기능이 있어 단일 모듈 오류가 출력에 미치는 영향을 최대한 최소화합니다.

GE IS230PCAAH1A에는 진단 기능이 내장되어 있습니다. 전원을 켜면 모듈은 자체 점검을 수행하고 작동 중에 전원 공급 장치, 신호 상태, 기준 전압, ADC/DAC 회로 및 기타 기능을 지속적으로 모니터링합니다. 자세한 진단 정보는 상태 표시등(PWR, ATT) 및 ToolboxST를 통해 제공됩니다.

코어 아날로그 모듈에는 소프트 스타트, 전류 제한 보호, 아날로그 출력 "자살" 릴레이 및 서보 출력 외부 "자살" 입력 기능이 장착되어 있습니다.

강력한 처리 및 제어 기능

기술 사양

전원 공급 요구 사항: P5 커넥터를 통해 28V DC 전원 ±5%를 제공합니다.

통신 인터페이스: 2개의 RJ45 이더넷 포트(ENET1, ENET2)는 10/100Mbps 적응 속도 및 듀얼 네트워크 모드 작동을 지원합니다.

작동 온도: -30°C ~ +65°C

상태 표시 등: 녹색 PWR(전원), 빨간색 ATTN(모듈 상태), 녹색 LINK/노란색 TxRx(네트워크 활동).

현장 배선: 전면 패널의 120포인트 유럽형 터미널 블록(TCAS 터미널 보드)을 통해.

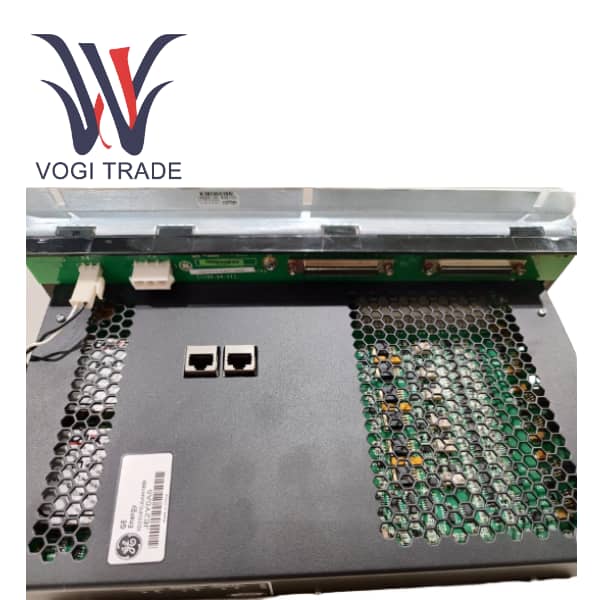

시스템 연결: P1/P2(68핀)가 TCAT 터미널 보드에 연결됩니다. P4는 JGPA 확장 보드에 전원을 공급합니다. P5는 모듈에 주 전원 공급 장치를 제공합니다.

물리적 치수: 33.02cm(높이) ×17.8cm(너비) × 모듈의 실제 두께를 참조하세요.

일반적인 애플리케이션

중부하 작업용 가스 터빈 제어 시스템(예: 연료 제어 밸브(GCV), 흡기 가이드 베인(IGV), 속도 비율 밸브(SRV)).

압축기 서지 방지 제어

고정밀 아날로그 신호 처리 및 서보 제어가 필요한 산업용 드라이브 및 프로세스 제어 시스템.

GE IS230PCAAH1A는 일반적으로 최소 교체 가능 장치로 IS200TCAS 터미널 보드와 통합됩니다.

팬아웃 신호 처리 기능(예: 중복 LVDT, 진동 및 아날로그 신호 입력)을 확장하기 위해 IS200TCAT 터미널 보드와 함께 사용할 수 있습니다.

모든 Mark VIe 컨트롤러, I/O 모듈 및 네트워크 시스템과 완벽하게 호환됩니다.
