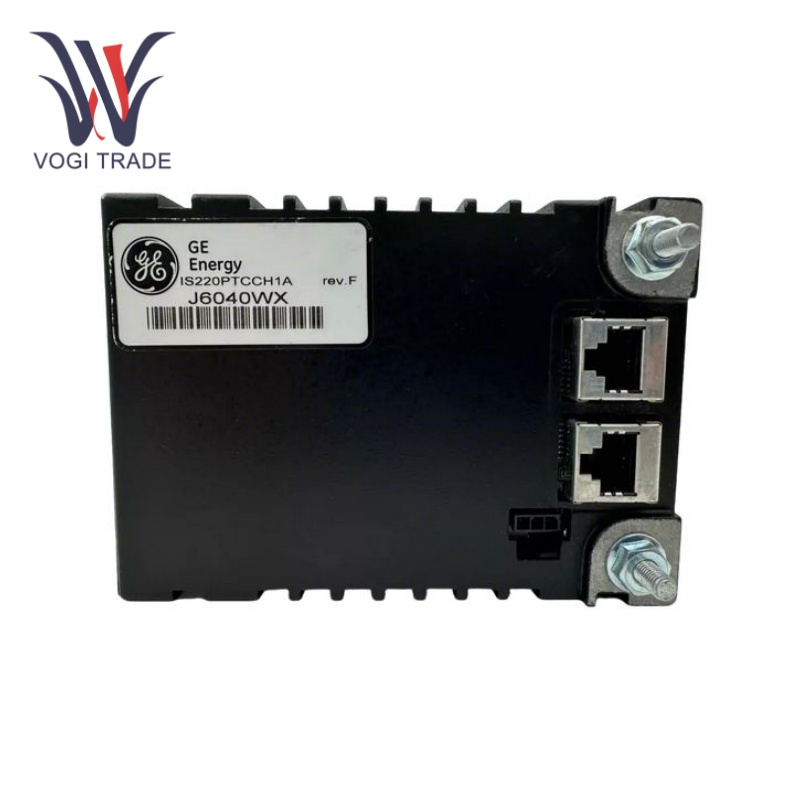

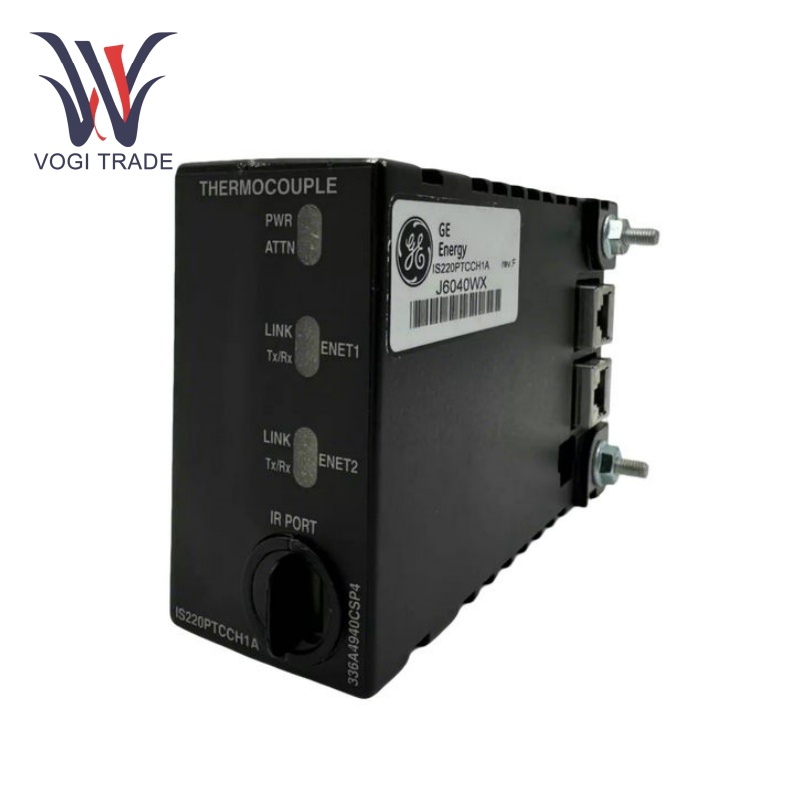

GE IS220PTCCH1A

작동 매개변수

온도 범위:작동 온도 범위는 -30°C ~ 65°C(-22°F ~ 149°F)입니다.

입력 전압:일반적인 입력 전압은 28V DC입니다.

열전대 유형:E, J, K, S 및 T 표준 열전대뿐만 아니라 -8mV ~ +45mV 범위의 mV 입력도 지원합니다.

A/D 변환기:16비트 A/D 변환기가 있습니다.

공통 모드 전압:공통 모드 전압은 ±5V이고 AC 공통 모드 제거율은 50/60Hz에서 100dB입니다.

일반 모드 거부:50/60Hz(±5%)에서 250mV rms입니다.

P제품특징

인터페이스 기능:이 전기 인터페이스는 하나 또는 두 개의 I/O 이더넷 네트워크를 열전대용 입력 터미널 보드에 연결합니다.

신호 컨디셔닝 및 A/D 변환:GE IS220PTCCH1A는 열전대에서 생성된 저전압 신호를 수신하고 제어 시스템에서 이를 처리할 수 있도록 16비트 A/D 변환기를 통해 디지털 신호로 고정밀 변환할 수 있습니다.

중복성:GE IS220PTCCH1A는 단순, 이중 및 삼중 모듈식 이중화로 작동하여 시스템의 신뢰성과 안정성을 높일 수 있습니다.

진단 기능:플래시 메모리, RAM, 프로세서 보드 하드웨어 및 이더넷 포트에 대한 자가 진단, 다중 전원 공급 자가 테스트를 수행할 수 있습니다. 또한 GE IS220PTCCH1A는 내부 전원 공급 장치를 지속적으로 모니터링하여 기능이 올바른지 확인합니다.

통신 기능:데이터 통신 및 로컬 진단 직렬 통신을 위한 10/100 이더넷 포트 2개 및 적외선 직렬 통신 포트 1개

설치

터미널 보드 설치:선택한 터미널 보드 를 단단히 부착하십시오.

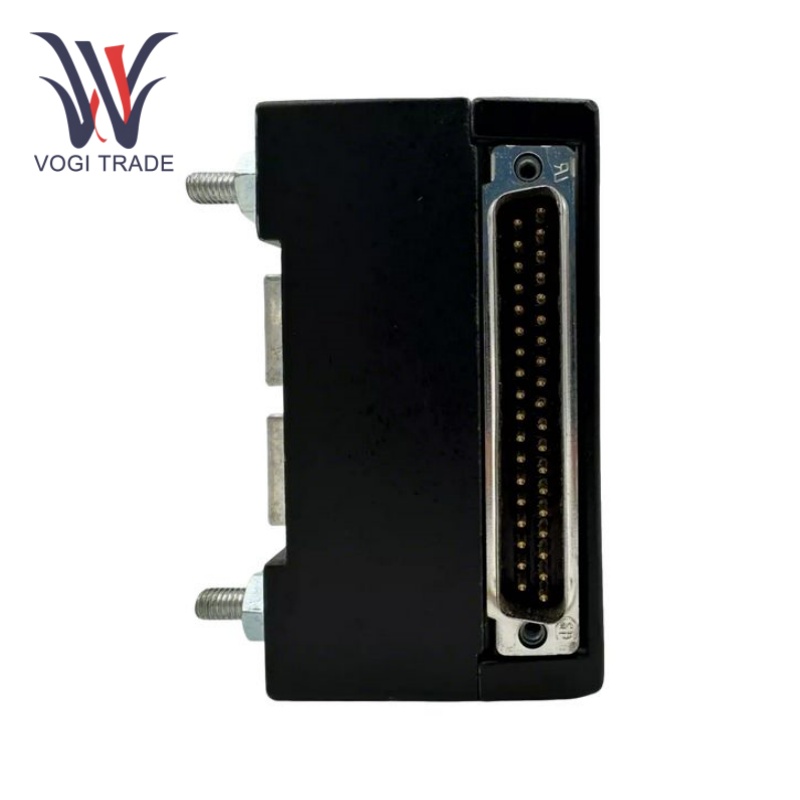

모듈을 연결하십시오:PTCC I/O  모듈을 터미널 보드 커넥터에 연결합니다.

묶다모듈:이더넷 포트에 가까운 스레드 스터드에 모듈을 기계적으로 고정합니다. 터미널 보드 유형의 경우 스터드가 장착 브래킷에 설치됩니다.

이더넷 케이블 연결예:시스템 구성에 따라 하나 또는 두 개의 이더넷 케이블을 연결합니다. 중복성을 위해 모듈은 두 포트 중 하나에 연결되며, 듀얼 포트를 사용하는 경우 enet 1을 R 컨트롤러에 연결된 네트워크에 연결하는 것이 일반적입니다.

전원 연결:전원을 연결하려면 팩 측면에 있는 커넥터를 삽입하세요. 즉, I/O 팩에는 전원 애플리케이션에 대한 돌입 전류를 제한하는 고유한 소프트 스타트 기능이 있으므로 케이블을 연결하기 전에 주 전원을 끌 필요가 없습니다.

구성:필요에 따라 ToolboxST 응용프로그램을 사용하여 I/O 팩을 설정하십시오.

적용 범위

터빈 제어 시스템:GE IS220PTCCH1A는 가스, 수력 및 증기 산업용 터빈 시스템을 관리 및 제어하기 위한 General Electric의 Mark VI/Mark VIe 제어 시스템 시리즈에 널리 사용되며 터빈에 대한 정확한 온도 측정 및 모니터링을 제공합니다.

I산업 자동화:GE IS220PTCCH1A는 다양한 산업 자동화 분야에서 온도 측정 및 제어 시스템의 핵심 구성 요소로 사용될 수 있습니다. 열전대 센서를 상위 제어 시스템과 연결하여 산업 생산 공정에서 온도의 정확한 측정 및 제어를 실현합니다.

문제 해결

전원 문제:전원 표시등 LED가 꺼져 있으면 전원 전압과 연결 상태를 확인하세요. 입력 전압이 권장 수준 이내인지, 전원 커넥터가 제대로 연결되어 있는지 확인하세요.

이더넷 연결 문제:이더넷 문제 이더넷 연결 표시 LED에 비정상적인 상태가 표시되는 경우 이더넷 케이블과 커넥터를 철저히 점검해야 합니다. 네트워크 설정을 확인하고 모듈의 이더넷 포트가 올바르게 구성되어 있는지 확인하십시오.

열전대 신호에서 관찰되는 다양한 이상 현상:측정된 온도 값이 의도적이거나 변동하는 경우 열전대 센서와 연결이 제대로 작동하는지 확인하십시오. 열전대 유형이 모듈에 올바르게 설정되어 있는지, 크리스털이 보호되어 있고 저항이 낮은지 확인하십시오.

모듈이 제대로 작동하지 않음:모듈이 부팅되지 않거나 모듈이 올바르게 작동하지 않는 경우 전원 공급 자가 테스트가 수행될 수 있습니다. 플래시 메모리, RAM, 프로세서 보드 하드웨어 및 이더넷 포트를 확인합니다.
