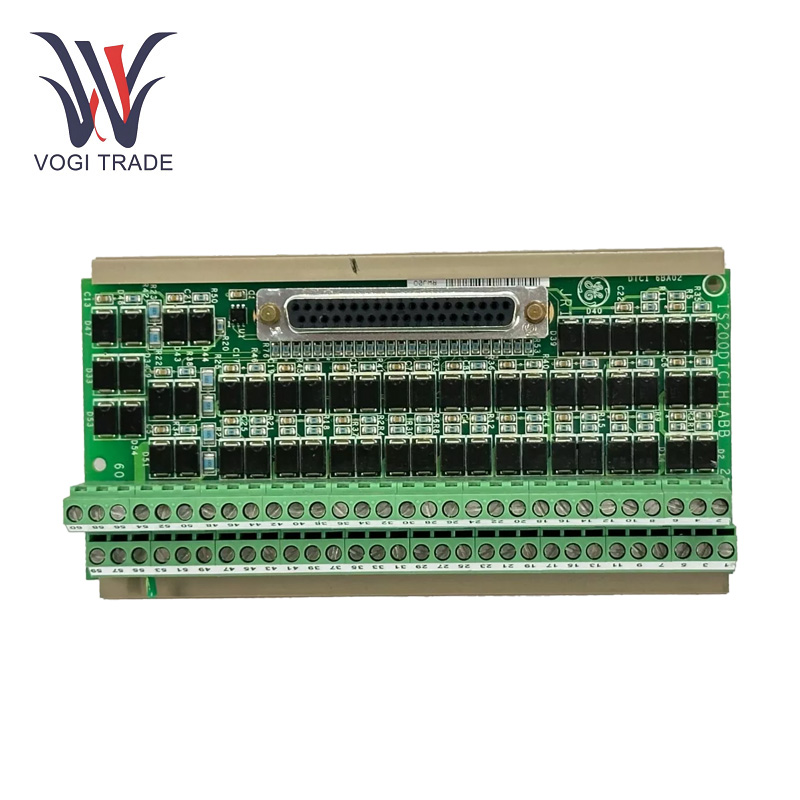

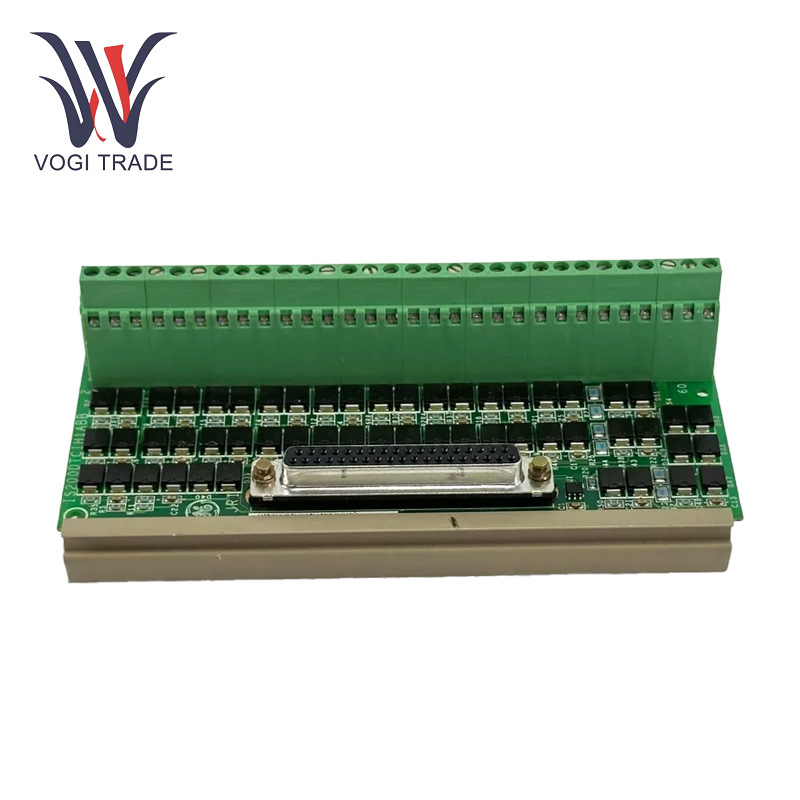

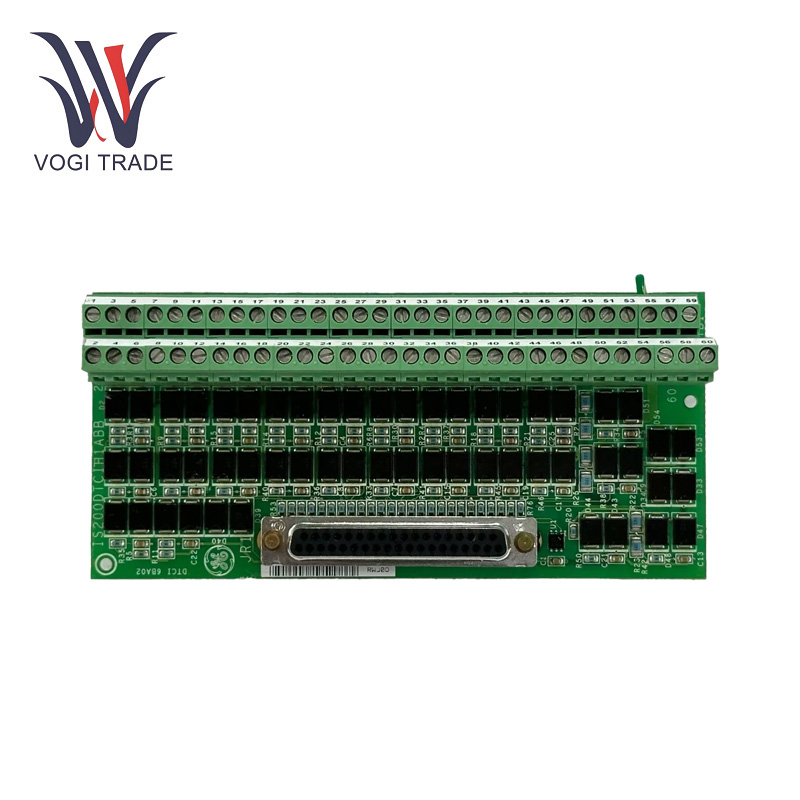

GE IS210DTTCH1A

작동 매개 변수

입력 전압 :24V DC

작동 온도 범위 :-40 ° C ~ +70 ° C

스토리지 온도 범위 :-40 ° C ~ +85 ° C

습기:5% ~ 95%

열전대 입력 :이 보드는 다양한 온도 측정 요구를 위해 다양한 열전대 유형을 수용하는 12 개의 열전대 입력을 지원합니다.

신호 컨디셔닝 :통합 신호 컨디셔닝은 노이즈 및 간섭을 최소화하여 정확한 온도 판독 값을 보장합니다.

콜드 정션 보상 :이 보드에는 다양한 환경 조건에서 측정 정확도를 유지하기위한 냉간 정션 참조 기능이 있습니다.

제품 기능

터미널 보드 기능 :Contact。의 메인 터미널 보드 어셈블리 및 센서에서 제어 시스템에 이르는 다른 필드 기반 장치의 인터페이스 역할을합니다.

신호 컨디셔닝 및 전송 :GE IS210DTTCH1A는 입력 신호의 신호 조절을 수행합니다.

온도 데이터 수집 :GE IS210DTTCH1A의 주요 기능은 연결된 열전대에서 온도 데이터를 획득 하고이 정보를 모니터링 및 분석을 위해 제어 시스템으로 전송하는 것입니다.

데이터 처리 :열전대에서 생성 된 데이터에는 적절한 처리가 필요하므로 보드에는 신호 조절, 선형화 및 기타 기술이 포함되어 데이터가 유용 할 수 있습니다.

설치

장착 프로세스 :DIN 레일이 제어 캐비닛에 잘 설치되어 있는지 확인하십시오. GE IS210DTTCH1A는 이제 DIN 레일에 쉽게 장착 할 수 있습니다. 쌓을 수있는 디자인으로 인해 동일한 DIN 레일에 여러 보드를 배치 할 수 있습니다.

접지:부품 번호는 보드가 접지 연결을 위해 두 개의 SCOM 나사 연결을 사용 함을 나타냅니다. 설치시 적절하게 연결되어야합니다. 지상 연결은 전기 소음을 최소화하고 보드 기능을 안전하게 보장하는 데 도움이됩니다. 좋은지면 경로를 확인하기 위해 SCOM 나사를 매우 단단히 조이십시오.

VTC에 연결기음:단일 표준 37- 핀 케이블 커넥터를 사용하여 GE IS210DTCH1A를 VTCC ThermoCoppler Processing Board에 연결하십시오. 신호 손실 또는 간헐적 작동으로 이어질 수있는 느슨한 연결을 방지하기 위해 커넥터가 완전히 삽입되고 잠겨 있는지 확인하십시오.

응용 프로그램 범위

가스 터빈 :가스 터빈 발전소 분석, GE IS210DTTCH1A는 가스 터빈의 다양한 부분의 온도를 모니터링하기 위해 배포됩니다. 열전대를 입력에 연결하여 실제 시간 온도 데이터를 제어 시스템에 제공하기 위해 인터페이스 할 수 있습니다. 이 데이터는 가스 터빈의 작동을 향상시켜 연료의 효율적인 연소에 활용되고 오작동의 경우 중요한 구성 요소가 가열되는 것을 피하는 데 도움이됩니다.

증기 터빈 :증기 터빈 - 기반 발전 도메인에서, 보드는 터빈 사이클의 다른 단계에서 증기의 온도를 모니터링하기 위해 통합 될 수있다. 그렇게하면 증기 터빈이 효과적으로 작동하고 안전 조건에서 발전소가 작동합니다.

금속 가공 : 금속 제련 및 단조 공정에서는 온도를 제어하는 ​​것이 중요합니다. GE IS210DTTCH1A는 온도를위한 퍼니스 또는 금속 공작물을 모니터링하는 데 사용됩니다. 이러한 정밀도로 가열 및 냉각 공정을 정확하게 제어 할 수있어 고품질의 금속 제품을 초래합니다.

화학적 처리 :보드는 화학 식물에서 반응 용기의 온도를 모니터링하고 제어하는 ​​데 사용될 수 있으며, 여기서 반응은 종종 특정 온도에서 발생합니다. 이것은 또한 화학 반응이 원하는대로 발생하도록하여, 원치 않는 측면 - 반응이 발생할 가능성을 제한하면서 생성물 수율을 최대화합니다.

문제 해결

부정확 한 온도 판독 값 :열전대 연결, 잘못된 열전대 유형 구성 또는 환경 간섭에 결함이 있습니다.

고치다:모든 열전대 연결이 올바르게 고정되고 구성되어 있는지 확인하고 시스템 구성에서 올바른 유형의 열전대가 선택되었는지 확인하고 판독 값에 영향을 줄 수있는 외부 전기 노이즈 또는 환경 요인을 모니터링하십시오.

신호 손실 :연속성과 무결성을 위해 열전대 와이어를 검사하십시오. 37 핀 케이블에 단단히 연결되어 손상이 없도록하십시오.
