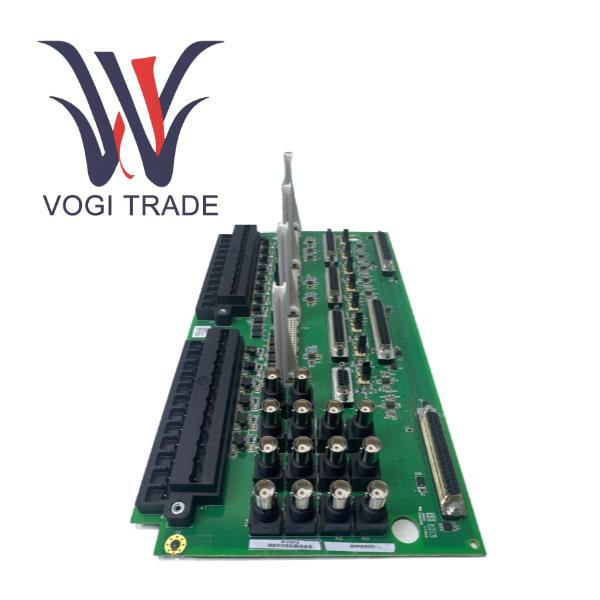

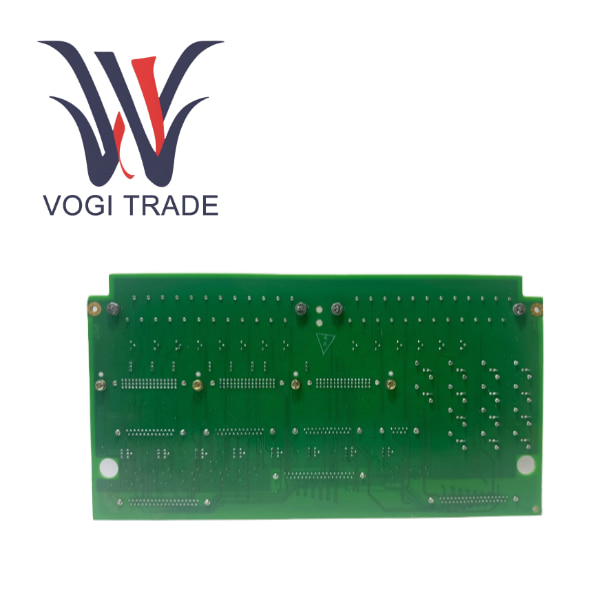

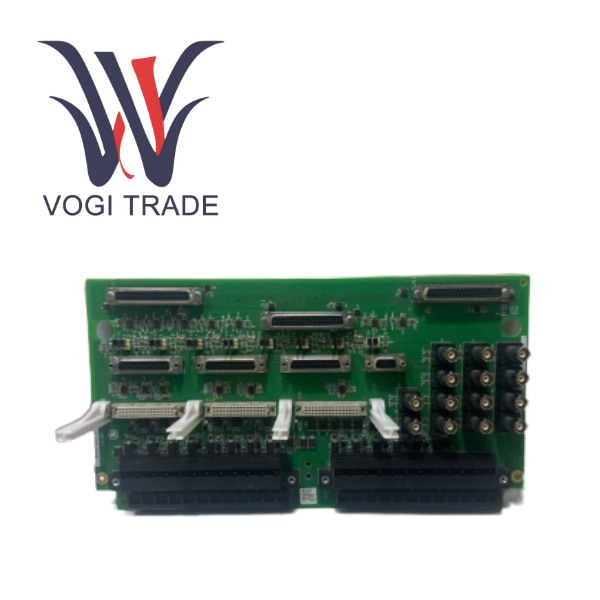

GE IS200TVBAH2ABC

제품개요

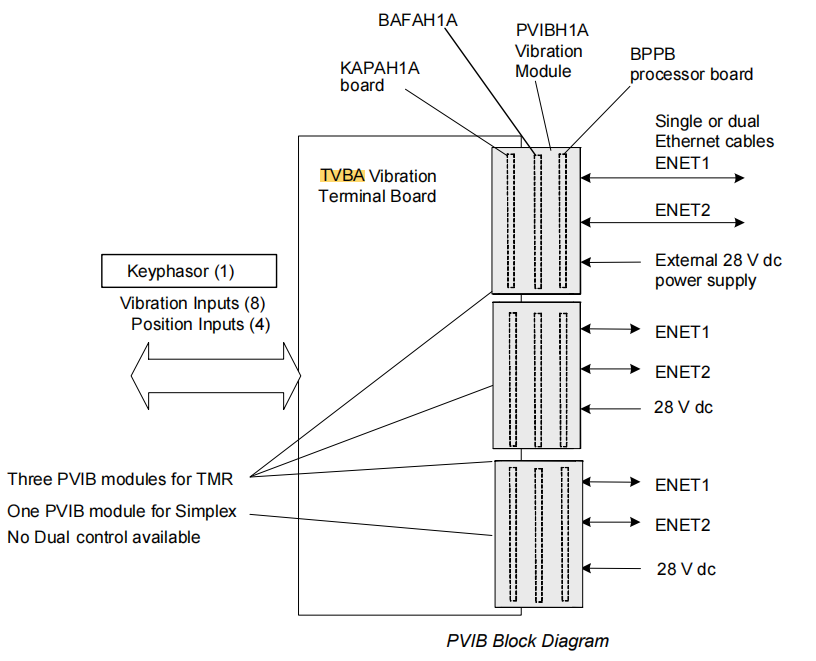

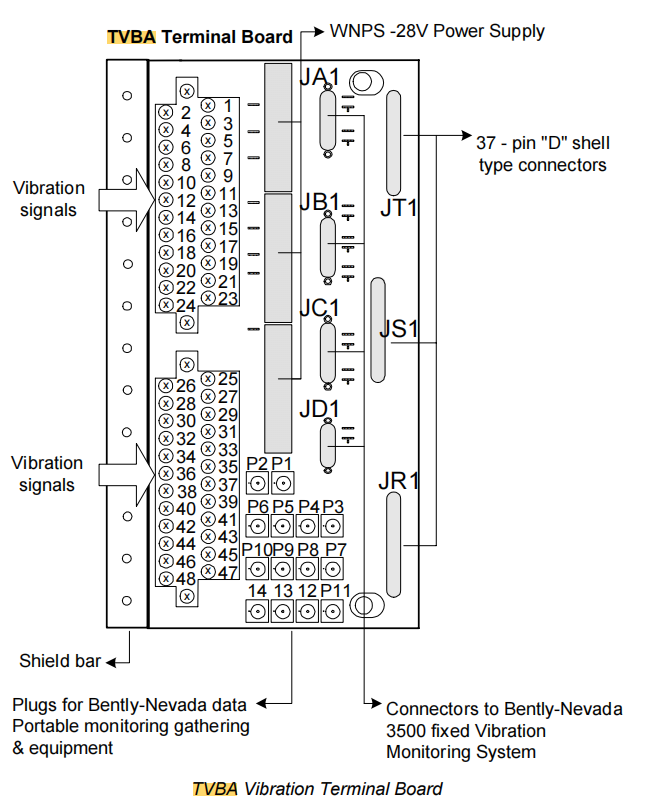

GE IS200TVBAH2ABC는 Mark VIe 및 Mark VIeS 터빈과 공정 제어 시스템을 위해 General Electric이 특별히 개발한 고성능, 고밀도 동적 신호 입력 단자 보드입니다. 이 보드는 Mark VIe 분산형 I/O 아키텍처의 핵심 구성 요소이며 회전 기계의 상태 모니터링 및 보호를 위해 특별히 설계되었습니다. 핵심 기능은 와전류 센서, 가속도계, 지진 감지기와 같은 정밀 센서의 저레벨 광대역 아날로그 신호에 대해 안전하고 신뢰할 수 있으며 잡음이 적은 물리적 배선 인터페이스를 제공하는 것입니다. IS200TVBAH2ABC 자체는 간단한 신호 조절 회로를 갖춘 활성 또는 터미널 허브입니다. 현장 센서 신호는 차폐 케이블을 통해 이 터미널 보드에 연결된 다음 전용 고밀도 리본 케이블을 통해 제어 캐비닛의 I/O 랙에 설치된 VVIB(진동 입력) 또는 SAMB(음향 모니터링) I/O 프로세서 모듈로 전송됩니다. 이 설계는 전송 중에 약한 동적 신호가 방해받지 않도록 하여 정확한 기계 상태 평가, 조기 오류 경고 및 안정적인 한계 초과 보호를 달성하기 위한 견고한 하드웨어 기반을 마련합니다.

응용 산업 범위

IS200TVBAH2ABC는 주로 크고 중요한 회전 장비가 있고 GE Mark VIe/VIeS 제어 시스템을 채택하는 산업에 적용됩니다.

전력산업

증기 터빈, 가스 터빈, 발전기 및 급수 펌프의 샤프트 진동, 베어링 진동 및 축 변위를 모니터링합니다.

석유 및 천연가스

장거리 파이프라인 압축기, LNG 플랜트 냉동 압축기 및 해양 플랫폼의 터빈 구동 장비에 대한 포괄적인 기계 상태 모니터링입니다.

화학 및 석유화학 산업

대형 반응 용기, 합성 가스 압축기, 분해 가스 압축기 등 주요 터빈 기계를 모니터링합니다.

기타 중공업

압연기 등의 대형 팬, 펌프, 메인 드라이브 모니터링

제품 업데이트 및 기술 발전

초기 시스템은 일반적으로 진동 모니터링 및 보호를 위해 독립적인 Bently Nevada 3500 시스템에 의존했으며 하드 배선이나 통신을 통해 DCS와 상호 작용하여 정보 사일로와 복잡한 유지 관리 문제를 야기했습니다.

Mark VIe 시대에는 VVIB/SAMB + TVBA의 통합 솔루션이 도입되어 DCS 내에 기본 보호 기능을 통합하여 제어 및 보호 통합을 달성했습니다. 이는 엔지니어링 실무에 있어서 중요한 발전이었습니다.

현재와 ​​미래

고성능 I/O 모듈의 샘플링 속도, 해상도 및 채널 밀도는 지속적으로 향상되고 있습니다.

엣지 컴퓨팅 레벨의 미래 I/O 모듈은 예비 FFT 또는 특징 추출을 로컬에서 수행하고 핵심 결과만 업로드함으로써 네트워크와 서버의 부담을 줄일 수 있습니다.

클라우드와 AI, 보안 게이트웨이를 통해 원본 진동 데이터를 클라우드에 업로드할 수 있으며, AI와 ML 알고리즘을 활용해 보다 정확한 고장 예측과 상태 관리가 가능하다.

제품 사양이론 및 매개변수

제품 시리즈               GE Mark VIe / Mark VIeS I/O 시스템

모듈 유형                 진동/변위/가속도 입력 단자 보드(진동/변위/가속도 입력 단자 보드)

모델                          IS200TVBAH2ABC

하드웨어 개정        H2A

채널 및 신호 사양

입력 채널 수     8개 채널

지원되는 센서 유형

와전류 센서        샤프트 진동, 축 변위, 차동 팽창, 편심 및 키페이저를 측정하는 데 사용됩니다. 일반적으로 0~10Vpp AC 진동 신호가 중첩되어 -2V~-18V DC를 출력합니다.

가속도계                 베어링 시트 또는 케이싱의 절대 진동을 측정하는 데 사용됩니다. ICP/IEPE 또는 충전 출력 유형 가속도계를 지원할 수 있습니다.

지진 센서                저주파 진동 모니터링에 사용됩니다.

여기 전원 공급 장치    ICP/IEPE 가속도계의 경우 터미널 보드 또는 함께 제공되는 VVIB 모듈은 +24V DC, 2~10mA 정전류 소스 여기를 제공합니다. 와전류 센서의 경우 일반적으로 전치 증폭기(Proximitor)에서 자극을 제공하고 TVBA 보드는 출력 신호만 수신합니다.

신호 대역폭             고속 회전 기계의 모니터링 요구 사항을 충족하기 위해 0Hz ~ 10kHz 이상의 일반적인 범위로 광대역 신호를 지원합니다.
