| 제조 |
GE |
| 모델 번호 |
IS200TSVCH1A IS200TSVCH1AED |
| 주문번호 |
IS200TSVCH1A IS200TSVCH1AED |
| 목록 |
마크 6세 |
| 원산지 |
미국 |
| HS코드 |
8537101190 |
| 차원 |
178×330×160mm |
| 무게 |
1.5kg |
| 목 |
설명 |
|
제품명 |

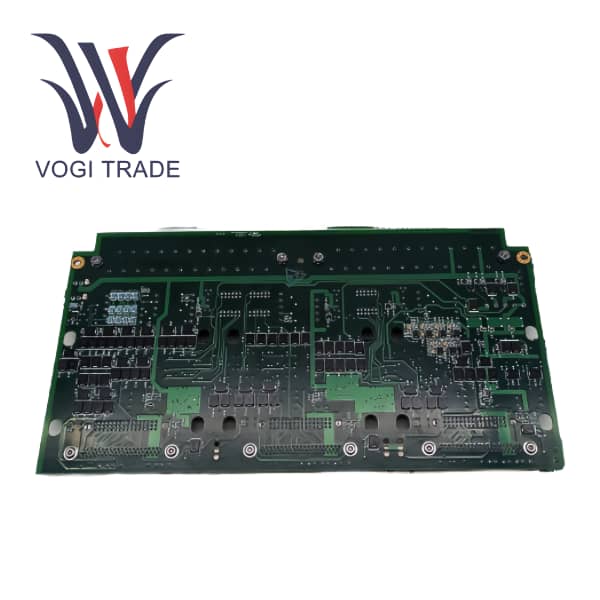

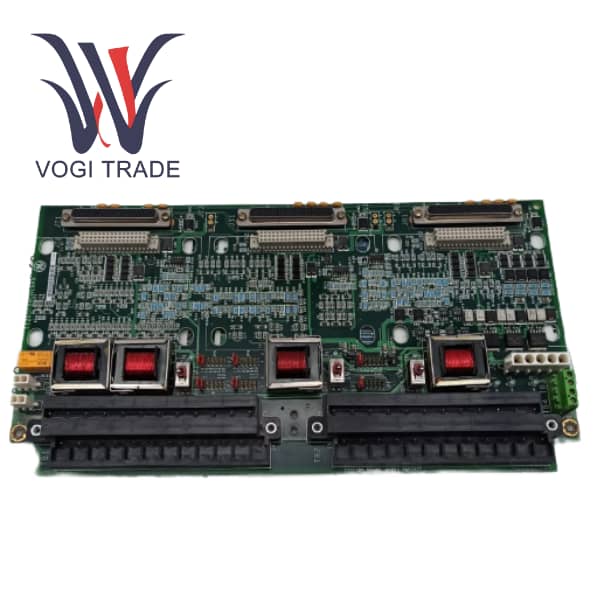

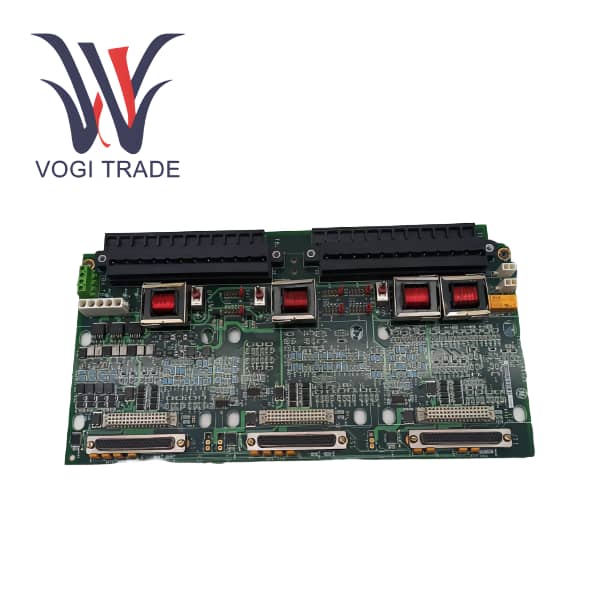

TSVC 서보 I/O 터미널 보드 |
|
부품 번호 |
IS200TSVCH1AED |
|
주요 기능 |
서보 제어 루프의 인터페이스 터미널 보드로서 PSVO I/O 모듈을 현장의 서보 밸브(출력) 및 위치 피드백 센서(예: LVDT, 입력)와 연결합니다. |
|
I/O 모듈 지원 |
PSVO 서보 제어 I/O 모듈과 함께 사용해야 합니다. |
|
체계 |
Mark VIe 제어 시스템에서 완전한 서보 제어 체인은 컨트롤러 → PSVO 모듈 → TSVC 터미널 보드 → 서보 밸브/센서입니다. |
|
호환성 및 중복성 |
TMR(Triple Modular Redundancy) 구성을 지원합니다. TMR 시스템에서는 3개의 PSVO 모듈을 동일한 TSVC 터미널 보드에 있는 3개의 독립 커넥터(JR1, JS1, JT1)에 연결할 수 있습니다. |
|
주요 특징 |
- 출력: 서보 밸브를 구동하기 위해 고정밀 아날로그 신호(예: ±10V DC 또는 4-20mA)를 제공합니다. - 입력: 위치 센서로부터 피드백 신호를 받습니다. - 신호 조절: 보드에는 신호 조절 및 보호에 필요한 회로가 포함되어 있습니다. |
|
물리적 연결 |
- DC-37핀 커넥터를 통해 PSVO I/O 모듈에 직접 연결됩니다. - 간편한 설치 및 유지 관리를 위해 플러그형 차폐형 단자대가 현장에서 사용됩니다. |
|
전원공급장치 |
작동 전원은 백플레인 커넥터를 통해 연결된 PSVO I/O 모듈에서 제공됩니다. |
|
문서 참조 |
자세한 정보는 문서의 "PSVO 서보 제어" 섹션(451~472페이지)에서 확인할 수 있습니다. |
주요 기능의견
GE IS200TSVCH1AED의 주요 기능은 다음과 같습니다.
첫 번째 기능은 유압 액추에이터 또는 서보 밸브에 정확한 전류 또는 전압 출력을 제공하는 서보 밸브 컨트롤러입니다.
피드백 신호 획득은 서보 I/O 터미널 보드의 핵심 기능이기도 합니다. 위치 센서 및 LVDT와 같은 장치로부터 피드백 신호를 수신합니다.
고정밀 아날로그 신호 처리도 그중 하나입니다. 제어 정확도를 보장하기 위해 고해상도 아날로그 출력 및 입력을 지원합니다.
TSVC는 GE 시스템 내에서 뛰어난 호환성을 보여줍니다. PSVO 모듈과 함께 사용하도록 설계되었으며 Simplex 또는 TMR 구성을 지원합니다.
기술 사양
아날로그 출력: ±10V DC 또는 4~20mA
시스템 통합
GE IS200TSVCH1AED는 다음 사항을 통해 시스템 통합을 달성했습니다.
첫째, 완전한 서보 제어 루프를 형성하기 위해 PSVO 모듈과 함께 사용됩니다. 둘째, Mark VIe 시스템에서 Simplex(단일 채널) 또는 TMR(삼중 중복) 구성을 지원합니다. 셋째, ToolboxST 소프트웨어를 통해 구성 및 진단이 가능합니다.
진단 및 유지 관리
사용자는 다음 방법을 통해 GE Mark VIe 시스템을 진단하고 유지 관리할 수 있습니다.
자가 진단 기능은 출력 단락, 개방 회로, 과부하 및 기타 오류를 감지합니다.
상태는 PSVO 모듈의 LED 표시기와 ToolboxST 인터페이스를 통해 표시됩니다.
온라인 교체가 지원되어 유지보수가 용이합니다.
일반적인 애플리케이션
IS200TSVCH1AED는 다음 세 가지 기본 영역에서 가장 일반적으로 사용되는 증기 터빈 제어 시스템에 광범위하게 적용됩니다.
가스 터빈 연료 밸브 제어, 증기 터빈 입구 밸브 제어 및 고정밀 위치 제어가 필요한 기타 산업용 서보 시스템
