GE IS200TRTDH1DBB

제품개요

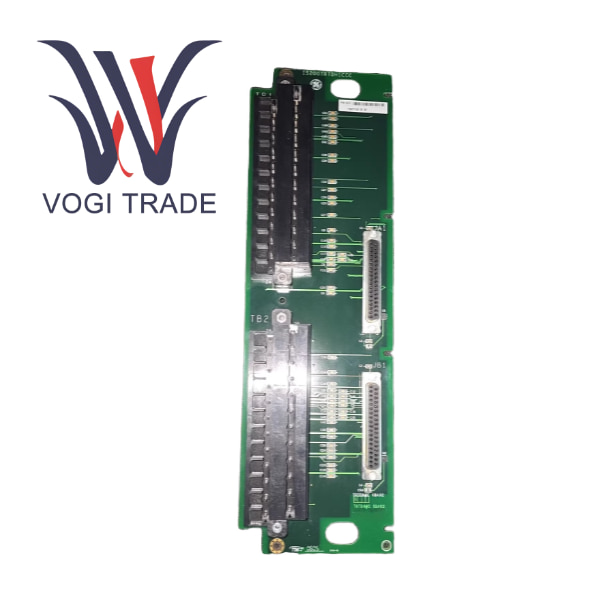

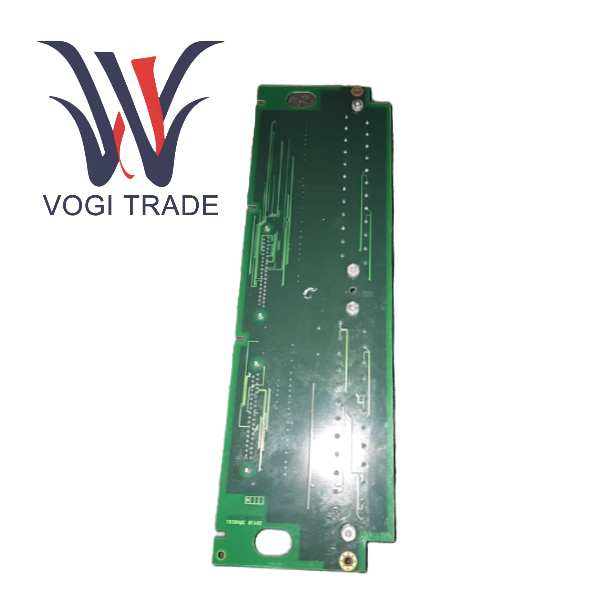

GE IS200TRTDH1DBB는 Mark VIe 및 Mark VIeS 터빈과 공정 제어 시스템을 위해 General Electric이 설계한 전용 8채널 저항 온도 감지기 입력 단자 보드입니다. Mark VIe 분산 I/O 아키텍처의 핵심 구성 요소인 이 보드의 핵심 기능은 현장 RTD 온도 센서를 위한 안전하고 신뢰할 수 있으며 표준화된 물리적 배선 인터페이스를 제공하는 것입니다. IS200TRTDH1DBB 자체는 신호 처리를 수행하지 않는 무전원 배선 허브입니다. 현장 RTD 센서의 저항 신호가 차폐 케이블을 통해 이 터미널 보드에 연결된 후 전용 고밀도 리본 케이블을 통해 제어 캐비닛 I/O 랙에 설치된 PRTD I/O 프로세서 모듈로 전송됩니다. 이 설계는 Mark VI 시스템의 온도 모니터링에 대한 높은 요구 사항을 완벽하게 계승하고 최적화하여 가스 터빈 및 증기 터빈과 같은 중요 장비의 베어링 온도 및 권선 온도와 같은 주요 매개변수를 정밀하게 모니터링하기 위한 기본 하드웨어 역할을 합니다.

유사한 제품 비교

설치 가이드

계획 및 준비

I/O 목록을 바탕으로 필요한 TTRTDH1DBB 수량을 확인하세요.

제어 캐비닛에 35mm DIN 레일을 설치합니다.

GE 특정 RTD 스트립 케이블의 해당 길이에 맞게 정확하게 주문하세요.

기계적 설치

IS200TRTDH1DBB를 DIN 레일에 밀어 넣고 고정합니다.

전기 연결

시스템 측 스트립 케이블의 양쪽 끝을 PRTD I/O 모듈과 TTRTDH1DBB의 커넥터에 단단히 삽입하고 잠급니다.

필드 측, 3선 시스템의 예로 RTD의 A선을 RTD+ 단자에 연결합니다.

B 와이어와 C 와이어를 각각 두 개의 RTD- 단자에 연결합니다.

두 개의 보상 와이어 B와 C의 저항이 가능한 한 일정한지 확인하십시오. 이는 3와이어 보상 효과의 핵심입니다.

케이블 차폐층을 연결하고 캐비닛의 단일 지점에 접지합니다.

확인하고 전원 켜기

모든 연결, 특히 RTD의 A/B/C 와이어를 주의 깊게 확인하십시오.

전원을 켠 후 ToolboxST 소프트웨어를 통해 PRTD 모듈의 각 채널 판독값이 정상인지 확인하고 현장에서 실제 측정된 온도와 비교하여 확인합니다.
