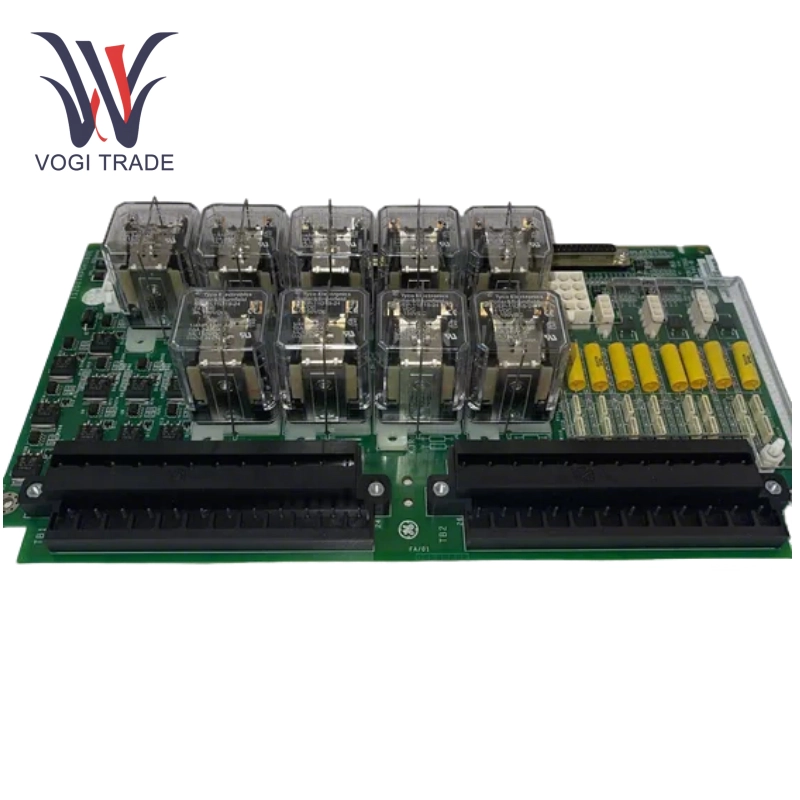

GE200trpgh1b IS200trpgh1bde

입력 전압 : 125 V DC (Solenoid 밸브 전원 공급 장치) / 28 V DC (제어 릴레이 전원 공급 장치).

통신 인터페이스 : 이더넷, Arcnet (APL 10 핀 포트를 통해 컨트롤러에 연결).

작동 온도 : -40 ° C ~ +70 ° C.

I/O 용량 : 3 개의 솔레노이드 밸브 (ETD, 전기 트립 장치) 및 8 개의 화염 탐지기 입력을 지원합니다.

중복 설계 : TMR (트리플 모듈 식 중복성) 또는 단순 구성을 지원합니다.

안전 인증 : UL 인증.

특징

비상 여행 보호 : 트리플 중복 릴레이 회로를 통해 가스 터빈 전원 공급 장치를 빠르게 차단하여 과속, 불꽃 이상 및 기타 결함으로 인해 장비 손상을 방지합니다. 내장 금속 산화물 Varistor (MOV)는 전자기 간섭을 억제하고 신호 안정성을 보장합니다.

화염 모니터링 및 진단 : GE IS200TRPGH1B IS200TRPGH1BDE는 8 Geiger-Mueller Flame Detectors를 지원하여 연소 상태를 실시간으로 모니터링합니다. 릴레이 드라이브 제어 라인 전류 감지를 통해 릴레이 접촉 상태를 진단하고 시스템 신뢰성을 향상시킵니다.

모듈성 및 확장 성 : GE IS200TRPGH1B IS200TRPGH1BDE는 VTUR 보드 (Mark VI) 또는 TTURH1C 보드 (Mark VIE), 지원 제어 엔진 및 외부 하드웨어 인터페이스와 함께 사용할 수 있습니다.

하드웨어 설치

솔레노이드 밸브 연결 : 3 개의 솔레노이드 밸브를 첫 번째 I/O 터미널 블록 세트에 연결하고 전원 라인 (125 V DC)이 J1 포트에 연결되어 있는지 확인하십시오.

FLAME DETECTORS : 8 개의 탐지기는 두 번째 터미널 블록 세트를 통해 연결되어 있으며 전원은 J3, J4 및 J5 포트에서 제공합니다.

시스템 구성

중복 모드 선택 : TMR 구성 (H1A/H1B 버전) : 각 솔레노이드 밸브에 대한 3 개의 중복 릴레이.

간단한 구성 (H2A/H2B 버전) : 각 솔레노이드 밸브에 대해 1 릴레이.
