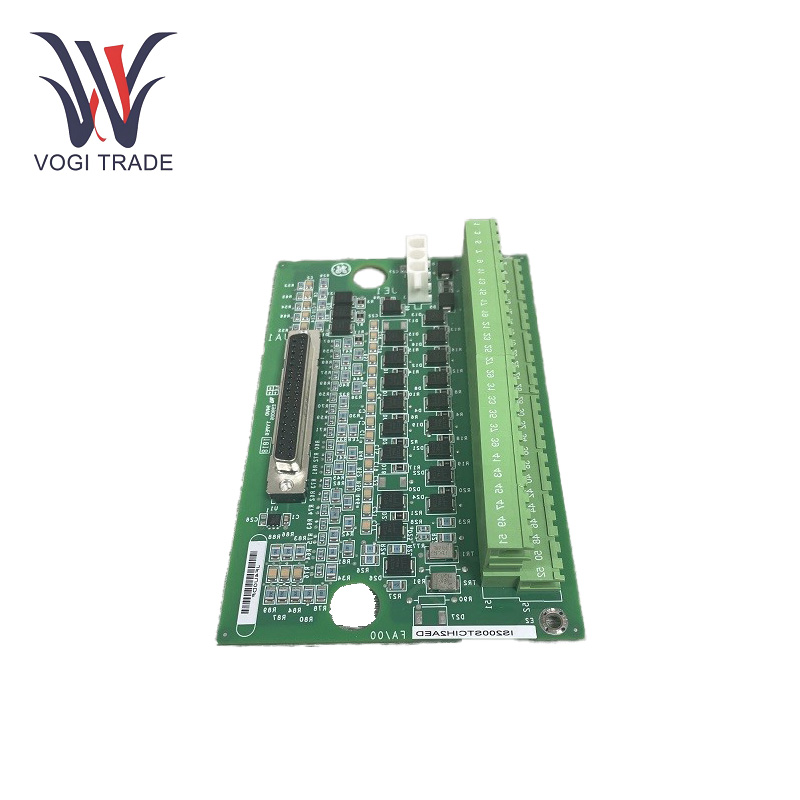

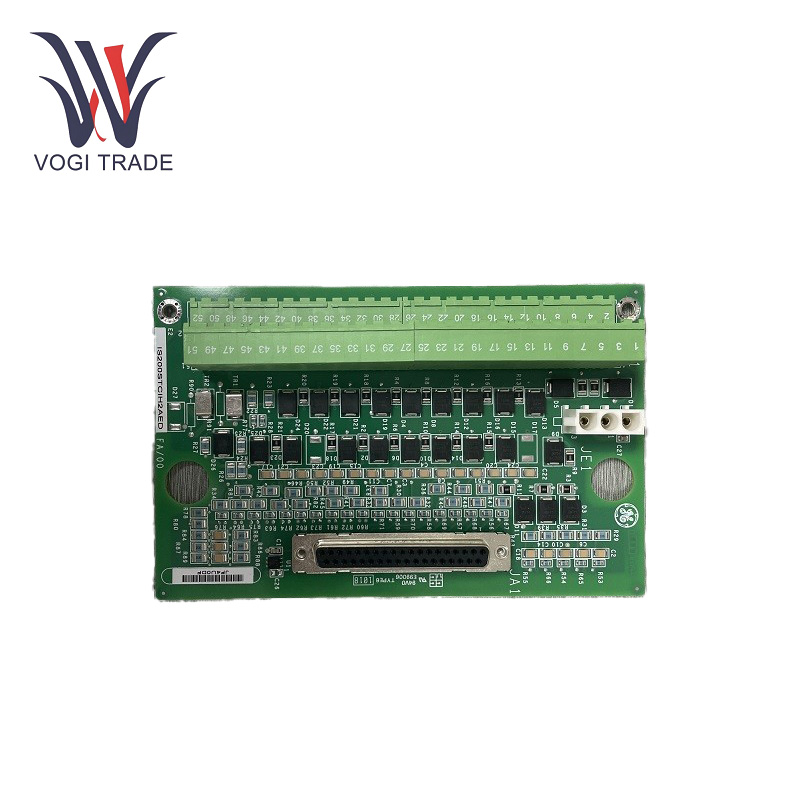

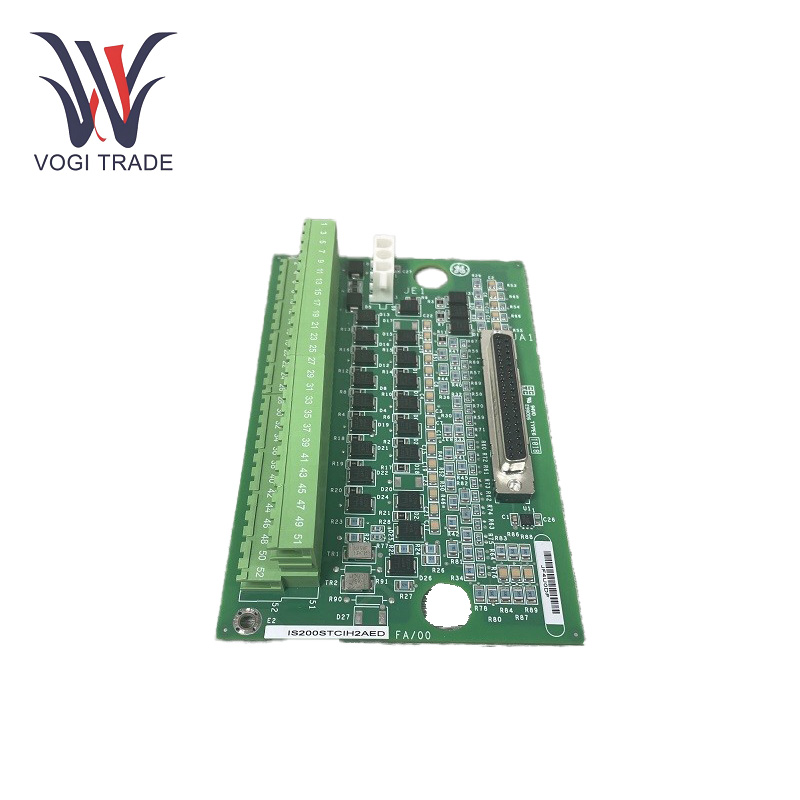

GE IS200STCIH2AED

작동 매개 변수

접점 입력 수: 24.

공칭 여기 전압: 24 v DC, 48 v DC, 125 DC.

여기 전압 입력 범위: 16-32 DC.

입력의 하드웨어 저역 통과 필터: 4ms.

통신 인터페이스: 이더넷.

장착 유형: Din-Rail 또는 평평한 마운트.

온도 범위 (모델 용)= -20 ° C -50 ° C.

제품 기능

다중 접촉 입력 및 노이즈 억제: GE IS200STCIH2AED는 공칭 24V, 48V 또는 125V DC 여기 (외부)로 24 개의 접촉 입력을 허용합니다. 모든 접점 입력에 대한 노이즈 억제 메커니즘이 있습니다. 이 영역은 또한 서지 및 HF 노이즈로부터 보호하여 깨끗하고 안정적인 흐름을 허용하여 신호를 혼동없이 캡처 할 수 있습니다. 예를 들어, 이러한 노이즈 억제 기능을 통해 장치는 광범위한 전자기 간섭으로 인해 산업 환경에서도 여전히 정상적으로 작동하고 데이터를 안정적으로 수집 할 수 있습니다.

유도 모터 제출의 PC 기반 제어 시스템 2:이 보드는 또한 I/O 팩과 함께 작동합니다. 보드의 37 핀 (암) D 형 커넥터를 사용하면 I/O 팩을 간단하게 연결할 수 있습니다. 그런 다음 이더넷의 컨트롤러에 연결됩니다. 이 호환성 및 통신 모드를 사용하면보다 광범위한 제어 시스템으로의 통합이 가능하여 다양한 구성 요소간에 효율적인 데이터 전송 및 제어 명령 실행이 가능합니다.

Excite 입력 범위는 조정 가능합니다: 24V DC 공칭 여기의 입력 여기 범위는 16 ~ 32 V DC 입력이며, 48V DC 공칭 여기의 경우 32 ~ 64 V DC 입력이며 125V DC 공칭 여기의 경우 100 ~ 145 V DC 입력입니다. 다양한 산업 응용 분야에서 다른 전원 공급 장치 조건에 적응합니다.

설치

DIN- 레일 장착: 시스템의 전원이 꺼져 있는지 확인하십시오. 플라스틱 절연체가있는 보드는 판금 캐리어에 미끄러집니다. 마지막으로, 캐리어를 Din-Rail로 밀어서 고정되도록하십시오. 그런 다음 #18 AWG 와이어를 사용하여 접점 입력을 터미널 블록에 연결하십시오. 다른 괄호에 방패를 토정하십시오. 당신은 작은 공간이 있고 예를 들어 산업 제어 캐비닛에서 쉽게 조립하고 교체하는 것을 알고 있습니다.

평평한 장착: 평평한 마운트하려면 보드와 플라스틱 절연체를 판금 어셈블리에 고정시킵니다. 판금의 마운팅 개구부에 따라 찬장의 스테이크 구멍이 함께 모입니다. 마지막으로 볼트를 사용하여 고정하고 보드와 함께 판금 어셈블리를 캐비닛에 삽입하십시오. 배선 요구 사항에 따라 터미널 블록에 접점 입력을 연결하십시오. GE IS200STCIH2AED는 진동과 충격이 중요한 응용 분야에보다 안정적인 설치를 허용합니다.

문제 해결

신호 입력 감지가 없습니다: 배선 검사 : 외부 센서에서 보드 상단의 접점 입력으로 모든 배선 연결을 이동하십시오. 와이어가 최상의 조건에 있고 느슨하거나 잘못되었거나 손상된 연결이 없는지 확인하십시오. 문제의 징후가 있으면 전선을 단단히 연결하십시오. 또한 커넥터에 부식 징후를 표시 할 수도 있습니다. 부식 된 커넥터를 청소하거나 필요에 따라 손상된 와이어를 교체하십시오. 닳은 와이어가 표시되면 GE IS200STCIH2AED가 신호 입력 감지가없는 이유가 될 수 있으므로 확실히 교체해야합니다.

비정상적인 신호 판독 값: 테스트 전원 공급 장치 및 여기 전압 : 보드의 전원 공급 장치가 예상 범위 내에 있는지 확인하십시오. 전력 입력 단자에서 전압을 전압계로 점검하십시오. 그리고 여기 전압이 허용 가능한 범위의 입력 여기 범위에 있는지 확인하십시오. 우리는 2023 년 10 월까지 데이터에 대해 배웁니다. 전원 공급 장치를 수정하거나 외부 전원이 올바른 전압을 공급하는지 확인하십시오.

I/O 팩 통신 실패: 이더넷 케이블 및 구성 확인 : I/O 팩을 보드에 연결하는 이더넷 케이블을 확인하여 시작하십시오. 케이블이 손상되지 않고 37 핀 D 형 커넥터에 올바르게 연결되어 있는지 확인하십시오. 그런 다음 보드와 I/O 팩 모두에서 이더넷 구성을 확인하십시오. IP 주소 지정, 하위 네트 마스크 및 RDP 구성이 일치하는지 확인하십시오. 두 사람이 효과적으로 의사 소통 할 수 있도록 필요한 조정을하십시오. EX의 경우 IP 주소가 올바르게 설정되지 않은 경우 I/O 팩을 설정하고 보드는 서로 대화 할 수 없습니다.

응용 프로그램 범위

발전소: 발전소에서 종종 발견되는 적절한 센서에서 신호의 전송 및 수집; 특히 가스 터빈 및 증기 터빈 구동에 사용됩니다. GE IS200STCIH2AED는 예를 들어 터빈에 설치된 온도 센서, 압력 센서 및 진동 센서로부터 신호를받을 수 있습니다. 발전은 매우 민감합니다. 이러한 판독 값은 처리되며 제어 시스템은 Turbine을 표준화하여 기계에서 안정적인 발전을 보장하는 데 도움이됩니다.

산업 자동화 시스템: 산업 자동화 시스템에 사용될 때 생산 라인을위한 제어 시스템 역할을 할 수 있습니다. 컨베이어 벨트, 로봇 암 및 모터와 같은 생산 장비의 위치, 이동 및 상태를 모니터링하는 센서에 연결할 수 있습니다.

석유 및 가스 산업: 석유 및 가스 산업의 경우 석유 정유소 및 가스 가공 공장에 사용할 수 있습니다. 예를 들어, GE IS200STCIH2AEDCAN은 펌프, 밸브 및 기타 장치의 작동을 감독하고 관리하는 데 사용됩니다. 예를 들어, 파이프 라인에 설치된 유량 센서 및 압력 센서에서 오는 신호를 허용 한 다음 제어 신호를 사전에 보내어 오일과 가스를 안전하고 효율적으로 운반하는 밸브를 열거 나 닫습니다.
