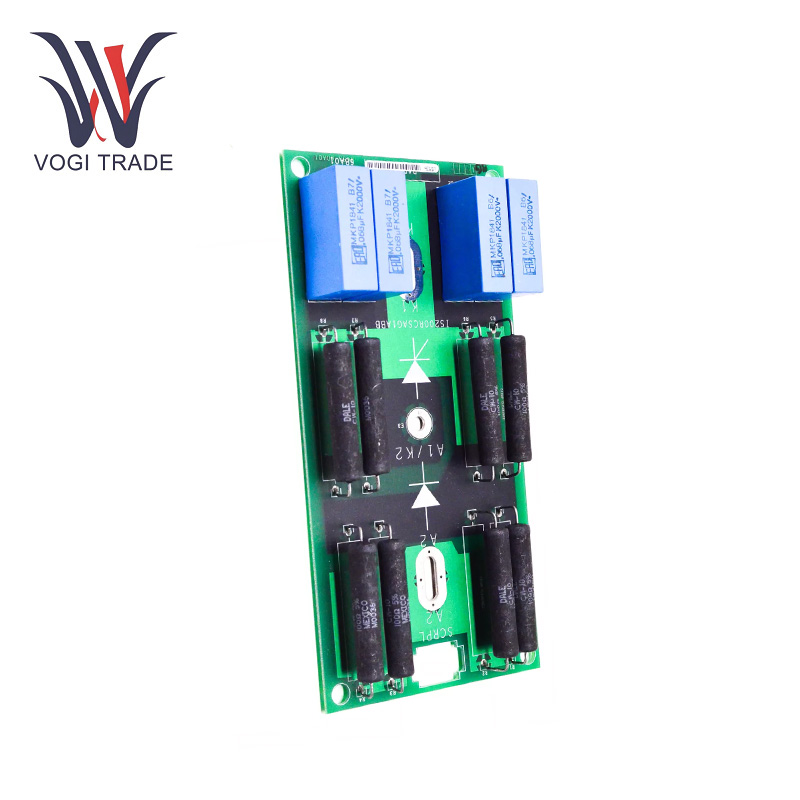

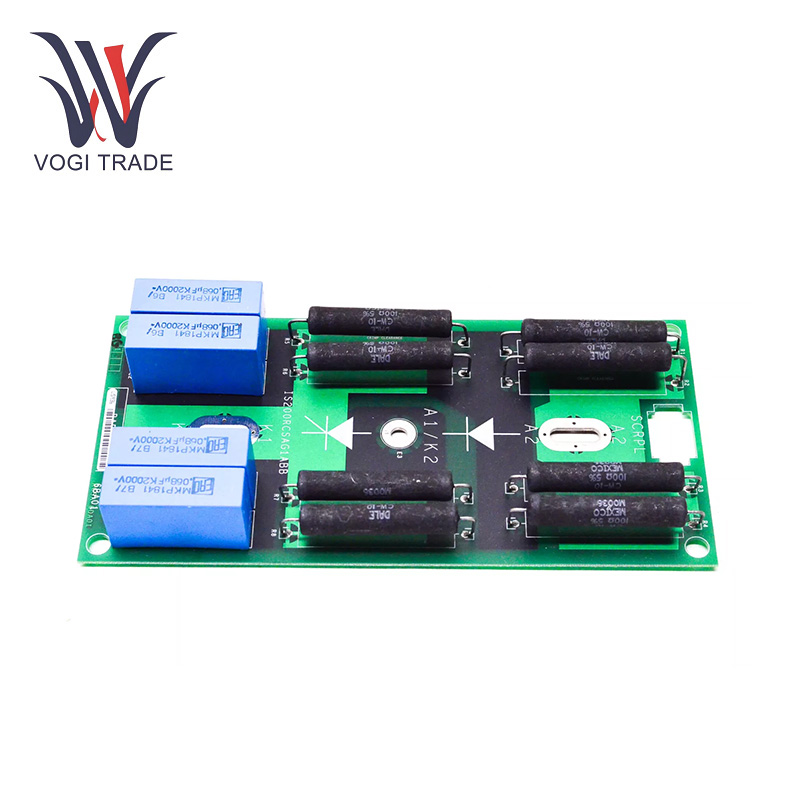

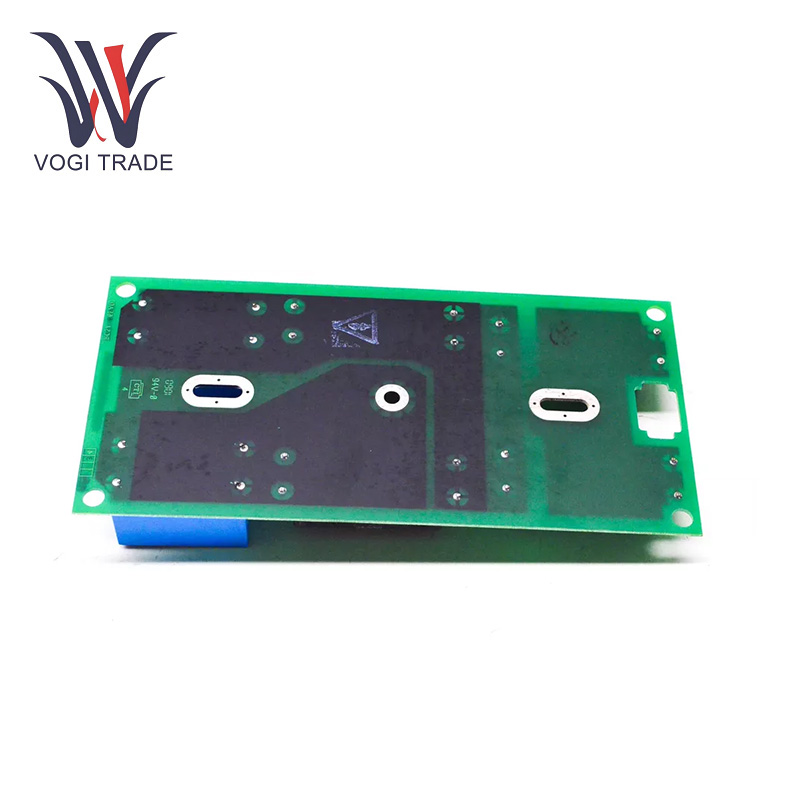

GE IS200RCSAG1ABB

기능적 약어: RCSA.

F기능 설명: RC 스너버 보드.

PCB 코팅: 일반 코팅.

기능 개정: 1A, 2B.

삽화 개정: ㄴ.

프레임 단위 적용: 1800 프레임 단위.

연결 유형: SCR 및 다이오드 연결.

제품특징

전력 스너버 보드 기능: GE IS200RCSAG1ABB 는 주로 혁신 시리즈의 1800 또는 1000 프레임 장치용 RC 스너버 보드로 사용됩니다. 회로의 전압 스파이크와 전류 서지를 크게 억제할 수 있습니다. 잉여 에너지를 흡수 및 소산함으로써 고전압, 고전류 펄스에 의해 다른 전자 부품이 손상되는 것을 방지하여 전체 회로 시스템의 안정성과 신뢰성을 향상시킵니다.

소음 차단 기능 극한: 이 보드는 놀라운 방음 성능을 가지고 있습니다. 게이트 드라이브 회로에서 다양한 유형의 전기 잡음 및 간섭 신호를 차단하고 차단하여 신호 오염을 방지하는 동시에 안정적이고 신뢰할 수 있습니다. 잡음으로 인한 신호 왜곡과 오작동을 방지할 수 있으며 게이트 구동 회로가 정확하고 안정적으로 작동하도록 구동할 수 있습니다.

이중 회로 구성: GE IS200RCSAG1ABB는 두 개의 동일한 스너버 회로를 갖춘 듀얼 SCR 및 다이오드 연결 구성을 지원합니다. 두 개의 연결이 있는데, 하나는 SCR용이고 다른 하나는 다이오드 회로용입니다. 각 스너버 회로에는 다양한 펄스 폭, 주파수 및 피크 전압이 있어 다양한 애플리케이션 요구 사항을 충족하고 보드의 유연성과 적응성을 향상시킬 수 있습니다.

설치

설치: 드라이버, 펜치 등 적절한 도구와 필요한 고정 나사, 와셔를 준비합니다. GE IS200RCSAG1ABB 설치를 위해 장치 또는 제어 캐비닛에서 적절한 설치 위치를 찾으십시오. PCB의 구멍을 설치 베이스의 해당 구멍 위에 놓고 보드를 나사로 고정합니다. 보드가 휘거나 풀리는 것을 방지하기 위해 나사가 고르게 삽입되었는지 확인하십시오.

문제 해결

F병든 스너버회로: GE IS200RCSAG1ABB가 스너버 회로에 결함이 있는 경우 먼저 스너버 회로 커패시터, 저항기, 다이오드 등을 확인하십시오. 멀티미터로 이러한 구성 요소의 (저항, 커패시턴스 및 전압)을 측정하여 정상 범위에 있는지 확인하십시오. 손상된 구성 요소가 발견되면 적시에 교체해야 합니다. 또한 스너버 회로의 느슨하거나 부식된 연결 지점을 찾으십시오. 이 경우 연결점을 수정하거나 교체하십시오.

소음 간섭: GE IS200RCSAG1ABB를 사용하여 회로에 과도한 노이즈나 간섭이 있는 경우 주변 전선 및 부품의 차폐 상태가 양호한지 확인하십시오. 차폐층이 손상되거나 접지가 제대로 되지 않으면 노이즈 간섭이 발생할 수 있습니다. 차폐 및 접지 기술을 수정하거나 강화합니다.

연결 실패: GE IS200RCSAG1ABB 검사로 전원 및 기타 부품의 결합이 필요하므로 연결 케이블의 연결 여부, 파손, 단선 여부를 확인해야 합니다. 케이블을 조이거나 다시 연결하거나 케이블을 변경하십시오. 보드의 연결 단자를 검사하여 산화 또는 변형이 있는지 확인하십시오. 그렇다면 단자를 청소하거나 수리하세요. 다른 구성요소와의 연결 매개변수 및 설정도 올바른지 확인하십시오.

적용 범위

터빈 제어 시스템ms: 증기터빈, 가스터빈 등의 중요한 지원을 제공합니다. 이는 터빈 제어 회로의 전력 전자 장치를 전압 및 전류 서지로부터 보호하여 제어 시스템의 안정적인 작동을 보장하는 데 사용됩니다. 예를 들어, 터빈 발전기의 여자 제어 회로 내의 사이리스터 모듈을 보호하여 발전기 출력 전압 및 주파수의 안정성을 유지하는 데 도움을 줄 수 있습니다.

산업 자동화 장비: GE IS200RCSAG1ABB는 주파수 변환기, 인버터, 모터 제어 센터 등 수많은 산업 자동화 장비에 일반적으로 사용됩니다. 또한, 이러한 장비의 전력 반도체 장치에 대한 과전압 및 과전류의 손상을 방지하여 장비의 신뢰성과 서비스 수명을 향상시킬 수 있습니다. 모터 속도 조절 및 제어 과정에서 전압 및 전류 변동을 효과적으로 억제하여 모터가 보다 원활하게 작동하도록 할 수 있습니다.

배전 시스템: 특히 일부 고전력 및 고전압 배전 상황에서 배전 시스템의 회로 차단기, 접촉기 및 기타 전기 장비와 같은 전기 장비를 보호하는 데 사용할 수 있습니다. 이를 통해 배전 장비를 켜고 끌 때 일시적인 과전압 및 돌입 전류를 방지하고 장비의 전기적 스트레스를 줄이고 배전 시스템의 안전성과 안정성을 보장할 수 있습니다.
