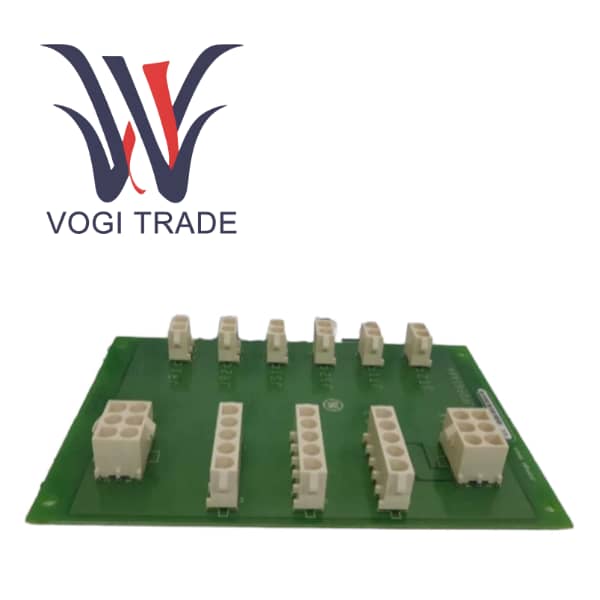

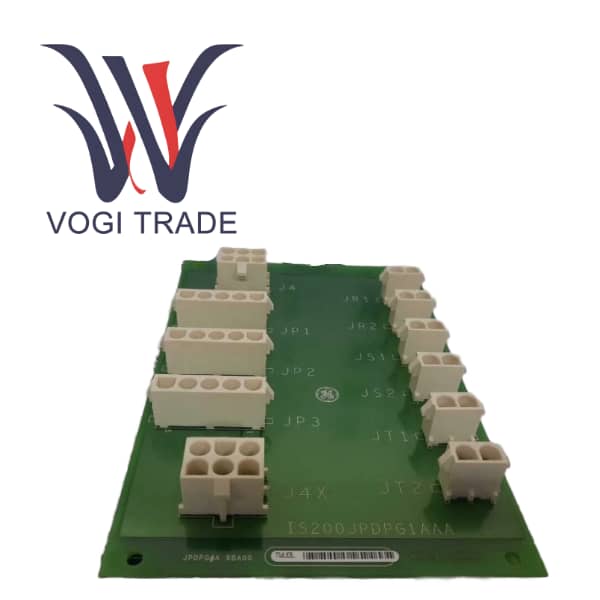

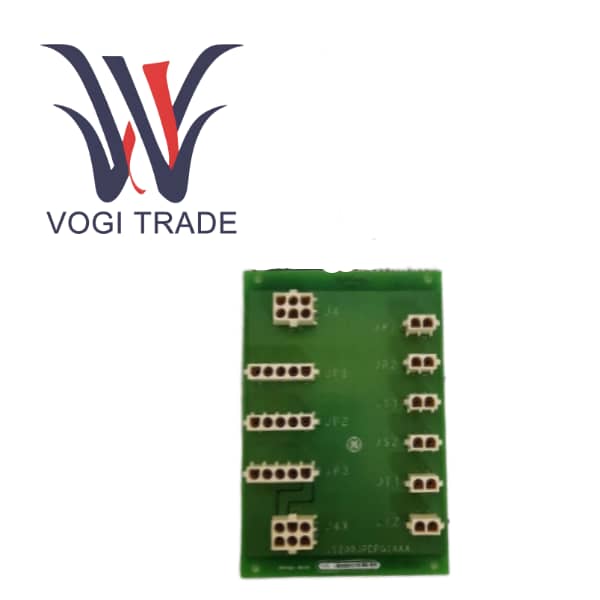

GE IS200JPDPG1AAA

제품개요

GE IS200JPDPG1AAA는 General Electric의 고급 Mark VIe 터빈 제어 시스템을 위해 특별히 설계 및 제조된 125V DC 배전 모듈입니다. DC 배전 모듈은 전체 Mark VIe I/O 하위 시스템의 중요한 전원 인프라 구성 요소입니다. 이 모듈의 핵심 기능은 신뢰성이 높은 하나 이상의 125V DC 전원에서 전력을 얻고 이를 다양한 터미널 보드, I/O 프로세서 및 시스템의 기타 중요한 부하에 선택적으로 안전하고 안정적으로 분배하는 것입니다. IS200JPDPG1AAA는 단순한 분전반이 아닙니다. 이 모듈은 입력 보호, 필터링, 상태 모니터링 및 진단 피드백과 같은 기능을 통합하여 다운스트림의 민감한 제어 전자 장비에 순수하고 중단 없는 전원 공급을 보장하며, 가스 터빈 및 증기 터빈과 같은 핵심 전력 장비의 안전하고 안정적이며 지속적인 작동을 보장하기 위한 초석입니다.

제품 기능 특징

높은 신뢰성의 예비 전원 공급 장치 아키텍처는 IS200JPDPG1AAA의 가장 두드러진 특징입니다.

모듈은 DC 배터리와 하나 또는 두 개의 독립 AC-DC 변환기로부터 입력을 동시에 수용할 수 있습니다. 이 설계는 N+1 또는 N+2 전원 이중화를 달성합니다. 배터리 시스템이나 AC-DC 변환기 중 하나에 오류가 발생하더라도 시스템은 사용 가능한 다른 전원으로 원활하게 전환하여 125V DC 제어 전원 공급 장치가 중단되지 않도록 보장하여 전체 터빈 제어 시스템의 가용성을 크게 향상시킵니다.

포괄적인 전원 정화 및 보호 기능을 통해 통합 입력 필터가 전원 공급 라인의 전자기 간섭 및 무선 주파수 간섭을 효과적으로 억제하여 다운스트림 정밀 I/O 전자 장치에 깨끗한 전원 공급 장치를 제공할 수 있습니다. DC 회로 차단기는 과전류 보호 기능을 제공하고, 직렬 다이오드는 잘못된 배선으로 인한 전원 역접속으로 인한 손상을 방지합니다.

지능형 진단 및 상태 피드백

PPDA I/O 패키지와의 긴밀한 통합을 통해 이 모듈은 더 이상 멍청한 전력 분배 장치가 아닙니다. IS200JPDPG1AAA는 버스 전압, 접지 절연 상태, 각 출력 분기의 켜짐/꺼짐 상태 등 주요 정보를 Mark VIe의 메인 컨트롤러에 신속하게 피드백할 수 있습니다. 이를 통해 유지 관리 담당자는 제어실에서 전력 시스템의 상태를 원격으로 진단하고 예측 유지 관리를 수행하며 결함 지점을 신속하게 찾아 가동 중지 시간을 크게 줄일 수 있습니다.

유연한 부하 분산 기능

표준 터미널 보드에 전원을 공급하는 것 외에도 전류 제한 저항기가 있는 2개의 전용 출력도 제공합니다. 이 설계는 현장에서 발생할 수 있는 특별한 전력 수요를 고려하여 시스템의 적응성과 유연성을 향상시킵니다.

표준화 및 모듈형 설계

Mark VIe 플랫폼의 일부인 이 모듈은 통합된 기계 및 전기 인터페이스 표준을 따르므로 제어 캐비닛 내에서 설치, 교체 및 유지 관리가 용이합니다.
