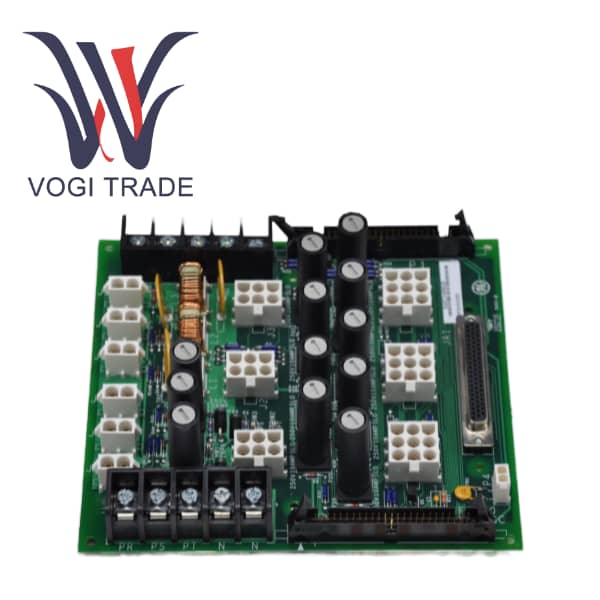

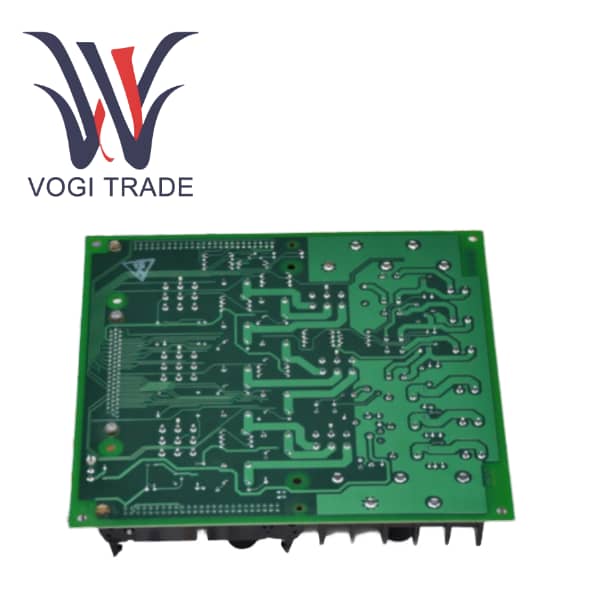

GE IS200JPDMG1ADC

기술적인 매개변수

입력 전압:28V DC 공칭

입력 커넥터:9핀 Mate-N-Lok 3개(JR, JS, JT)

출력 커넥터: J1–J3(6핀 Mate-N-Lok), JCR/JCS/JCT(2핀), JAR/JAS/JAT(보조)

출력 전류 등급:입력 버스당 최대 25A

진단 인터페이스:50핀 리본 케이블(P1/P2), PPDA I/O 팩용 DC-62 커넥터

작동 온도:-30°C ~ +65°C(-22°F ~ +149°F)

보드 크기: 16.51cm(H) x 17.8cm(W)(6.5인치 x 7.0인치)

설치:DIN 레일 또는 베이스 장착 강철 브래킷

제품개요

IS200JPDMG1ADC는 GE Mark VIe 터빈 제어 시스템의 PDM(전력 분배 모듈) 프레임워크 내에서 JPDM 유형으로 지정된 고성능 모듈식 28V DC 제어 전원 출력 보드입니다. GE IS200JPDMG1ADC는 컨트롤러 자체, I/O 팩 및 이더넷 스위치와 같은 네트워크 인프라를 포함하여 중요한 제어 시스템 구성 요소에 깨끗하고 안정적이며 중복된 28V DC 전원을 분배하기 위한 중추 신경계 역할을 합니다.

PDM의 "핵심" 구성 요소인 JPDM은 IS200JPDMG1ADC 통합 분기 회로 퓨즈 보호와 고전류 중복 전원 아키텍처를 지원하는 기능으로 구별됩니다.   GE IS200JPDMG1ADC는 시스템 가용성과 내결함성이 가장 중요한 미션 크리티컬 산업 환경을 위해 설계되었습니다.   주요 기능은 IS220PPDA I/O 팩을 호스팅하는 기능입니다. 이 팩은 포괄적인 시스템 수준 진단 및 피드백을 제공하여 배전 시스템을 수동 배선 네트워크에서 지능적이고 모니터링되며 유지 관리 가능한 자산으로 전환합니다.

기능적 특징

삼중 모듈식 이중화(TMR) 지원:IS200JPDMG1ADC는 기본적으로 TMR 시스템용으로 설계되었습니다. GE IS200JPDMG1ADC는 완전히 독립적인 3개의 28V DC 전원 버스(R, S, T)를 유지합니다. 하나의 전원 공급 장치 또는 버스에 장애가 발생해도 다른 두 개에 영향을 주지 않으므로 최소 2개의 컨트롤러 채널이 지속적으로 작동할 수 있습니다.

포괄적인 분기 회로 보호:GE IS200JPDMG1ADC는 JPDS와 달리 JPDM의 모든 기본 및 보조 출력 회로에 개별 퓨즈가 포함되어 있습니다. 이는 단일 I/O 팩이나 필드 장치의 오류로 인해 전체 전원 버스가 중단되는 것을 방지하는 국부적인 보호 기능을 제공합니다.

PPDA를 통한 고급 시스템 진단:GE IS200JPDMG1ADC JPDM은 PPDA I/O 팩을 호스팅함으로써 다음을 포함한 전체 진단 제품군을 지원합니다.

3개의 28V 버스 모두에 대한 실시간 아날로그 전압 모니터링.

모든 퓨즈 분기 회로의 부울 상태(퓨즈 끊어짐 표시).

3개의 벌크 전원 공급 장치 각각의 건식 접촉 상태 피드백입니다.

시스템 구성에서 자동 보드 인식을 위한 전자 ID입니다.

유연한 전력 아키텍처:GE IS200JPDMG1ADC는 점퍼를 통해 현장에서 쉽게 재구성할 수 있습니다. GE IS200JPDMG1ADC는 완전 중복 TMR 설정에서 여러 전원 공급 장치가 단일 버스의 로드를 공유하는 고가용성 Simplex 설정으로 전환할 수 있습니다.

고전류 용량:GE IS200JPDMG1ADC는 대규모 시스템용으로 설계된 JPDM은 전류 제한이 500W를 초과하는 전원 공급 장치를 지원합니다. 3개의 내부 전원 버스 각각의 정격은 25A이며 공통 접지 반환 경로의 정격은 75A입니다.

본질적인 안전성과 신뢰성:보조 회로의 자체 재설정 퓨즈, PPDA 전원용 다이오드 ORing, 업스트림 보호 장치와의 조정과 같은 기능은 높은 시스템 신뢰성을 보장하고 일시적인 오류로부터의 복구를 단순화합니다.

유사 제품과의 비교(JPDM vs. JPDS)
