GE IS200JPDDG1AAA

기술적인 매개변수

입력 전압: 24 V DC 또는 125 V DC(한 번에 하나의 입력만 사용할 수 있음)

장착: 플라스틱 캐리어가 있는 DIN 레일 또는 베이스 장착 강철 브래킷

출력 회로: 6개의 동일한 스위치 및 퓨즈 출력

출력 커넥터: TRLY 또는 TBCI 보드용 2핀 Mate-N-Lok

스위치 : 출력별 유지보수 스위치

표시기: 전압 존재를 나타내는 출력당 녹색 LED

작동 온도: -30°C ~ +65°C(-22°F ~ +149°F)

보드 크기: H 23.495cm x W 10.795cm(9.25인치 x 4.25인치)

장착: 플라스틱 캐리어가 있는 DIN 레일 또는 베이스 장착 강철 브래킷

제품개요

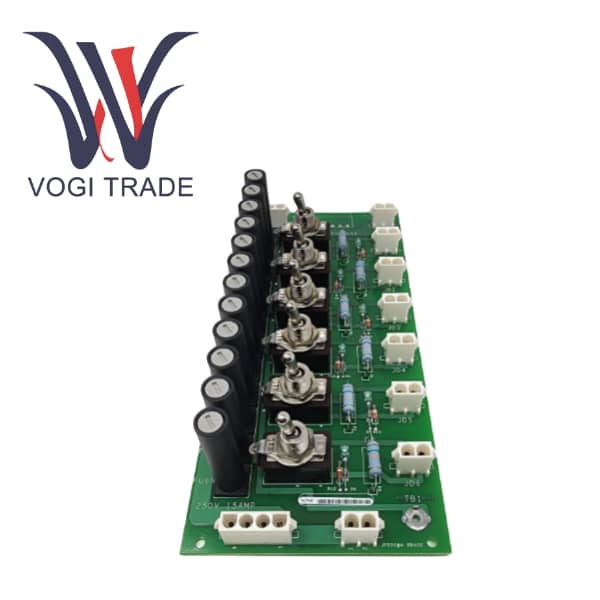

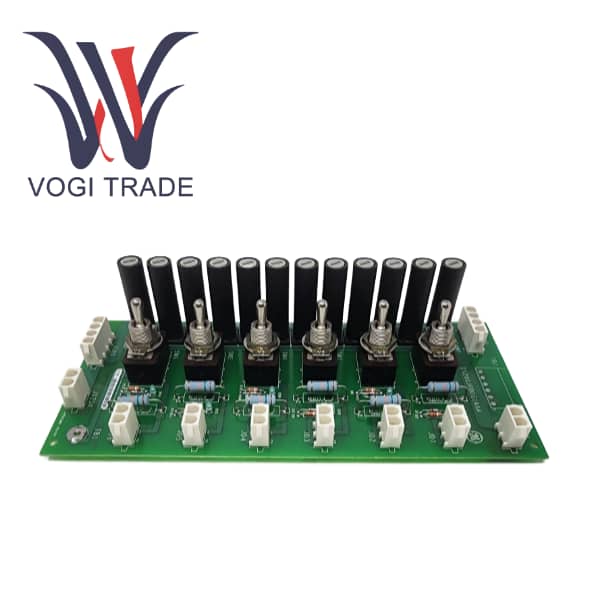

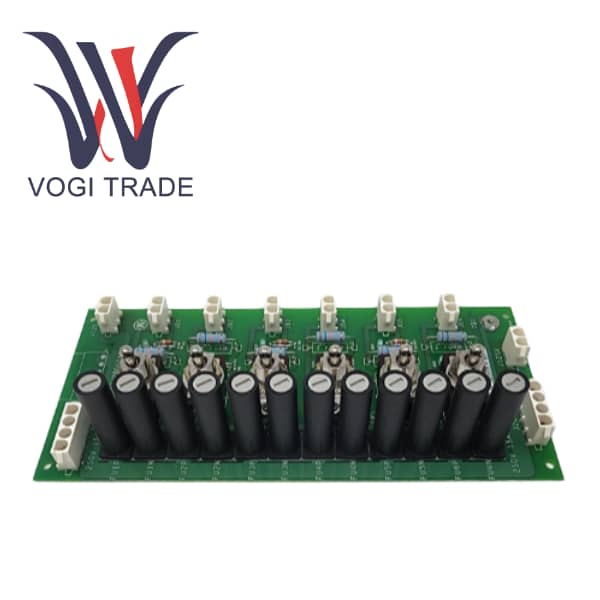

IS200JPDDG1AAA는 DC 배전반이며 GE Mark VIe 제어 시스템의 일부입니다. 단일 DC 전원 입력(24V 또는 125V)을 여러 개의 절연 및 보호 출력 회로에 분배할 수 있습니다. 각 출력에는 유지 관리 스위치, 퓨즈 및 로컬 표시등이 포함되어 있어 IS200JPDDG1AAA는 계전기, 솔레노이드 밸브 및 접점 입력 보드와 같은 현장 장치에 안정적이고 안전한 DC 전원 공급 장치가 필요한 애플리케이션에 매우 적합합니다.

GE IS200JPDDG1A는 더 광범위한 JPDD 시리즈에 속하며 15A 퓨즈가 사전 설치되어 있어 표준 배선 및 커넥터와의 분기 회로 조정이 필요한 시스템에 직접 사용할 수 있습니다.

기능적 특징

이 보드의 이중 입력 호환성은 24V DC 및 125V DC 입력을 지원하지만 동시에 사용할 수는 없습니다.

GE DC 배전반에는 완전히 절연된 6개의 출력 회로가 있으며 각 출력 회로에는 독립적인 스위치와 퓨즈가 있습니다.

이 보드는 유지 관리가 쉽습니다. 각 회로에는 유지 관리 중에 안전하게 격리할 수 있는 스위치가 포함되어 있습니다.

시각적 상태 표시: 각 출력 녹색 LED 표시등은 전원 상태를 보여줍니다.

부동 접지 DC 시스템 지원은 부동 접지 DC 전원 공급 장치용으로 설계되었으며 DC 경로 양쪽에 퓨즈와 스위치가 있습니다.

이 보드에는 데이지 체인 방식으로 다른 JPDD 보드를 연결하는 데 사용할 수 있는 출력 커넥터가 포함되어 있습니다.

부동 접지 DC 시스템 지원은 부동 접지 DC 전원 공급 장치용으로 설계되었으며 DC 경로 양쪽에 퓨즈와 스위치가 있습니다.

유사한 제품과의 비교

장점과 단점

장점

플러그 앤 플레이, 사전 설치된 퓨즈는 설치 시간과 오류를 줄일 수 있습니다.

강력한 보호 기능을 갖춘 각 출력에는 퓨즈와 스위치가 장착되어 있어 안전성과 유지 관리 가능성이 보장됩니다.

24V 및 125V DC 시스템을 지원하는 유연한 입력.

컴팩트한 디자인, DIN 레일 설치로 패널 공간이 절약됩니다.

시각적 피드백과 LED 표시등으로 문제 해결이 단순화됩니다.

불리

진단 기능이 없으며 원격 모니터링을 위해 PPDA와 통합할 수 없습니다.

비중복 설계로 인해 입력 전원이 손실되면 단일 장애 지점이 발생합니다.

사용자 정의가 제한됩니다. 고정 퓨즈 등급은 모든 애플리케이션에 적용되지 않을 수 있습니다(G2/G3 버전과 달리).
