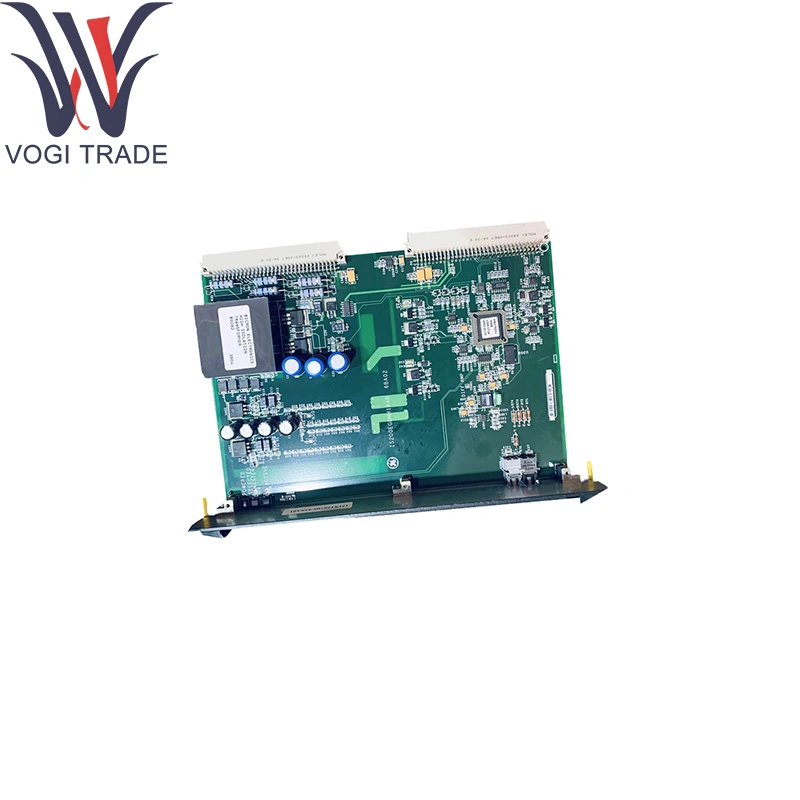

GE IS200EGMH1AFG

기술 매개 변수

기능적 약어 : GE200EGDMH1AFG 모듈로 구체적으로 구현 된 EGDM (Exciter Ground Detector Module).

폼 팩터 : VME 6U, 더블 슬롯, 이중 높이 보드

주입 신호 : ± 50V 제곱 파, 전류 제한 ~ 80ma

정상 테스트 기간 : 5s; 빠른 테스트 기간 : 400ms

출력 임피던스 : <1Ω (전압 소스 특성)

작동 온도 : –30 ° C ~ +65 ° C

저장 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95%RH, 비 응축

마운팅 : EPBP 슬롯에 플러그; 전면 패널 컨트롤이 없습니다

제품 기능

GE IS200EGDMH1AFG는 제어 된 제곱파를 발전기의 필드 권선에 주입하고 결과적인지면 누출 전류를 측정합니다. 필드 회로를 주기적으로 스윕함으로써 DC 또는 AC 측에서지면으로의 저항 경로를 감지하고 누출이 안전한 임계 값을 초과 할 때 제어 CPU를 신호합니다. 이를 통해 프롬프트 경보 또는 종료 조치가 가능하여 단열 손상 및 계획되지 않은 정전을 방지합니다.

핵심 지원 모듈s

시험 감쇠기 모듈 : GE200EGDMH1AFG에 의한 정확한지면 결실 감지를 위해 지상 감지 저항의 전압을 측정합니다.

고전압 모듈 : 보조 패널에 수용되어 지상 결합 테스트 중에 시험 및 EGDM에 전력을 공급합니다.

Markvie CPU 또는 EX2100 컨트롤러 : 알람/트립 로직에 대한 EGDM 결함 신호 집계.

확장 구성 요소

중복 키트 : 여러 GE IS200EGDMH1AFG 모듈을 병렬로 설치하기위한 소켓 및 브라켓 세트.

테스트 리드 및 점퍼 : 현장 및 조화 진단을위한 맞춤형 하네스.

예비 페이스 플레이트 어셈블리 : 교체 베젤이 상태 LED.

랙 장착 하드웨어 : 안전한 EPBP 설치를위한 스탠드 오프 및 가이드.

소프트웨어 지원

구성 : 완전 하드웨어 기반; GE200EGDMH1AFG에 사용자 구성 또는 펌웨어 업데이트가 필요하지 않습니다.

진단 : 모듈-표현 감지; "지상"알람 플래그는 Exciter Controller로보고되었습니다.

통합 : GE 흥분 제어 및 Markvie/S 제어 스위트에 투명합니다. 추가 운전자가 필요하지 않습니다.
