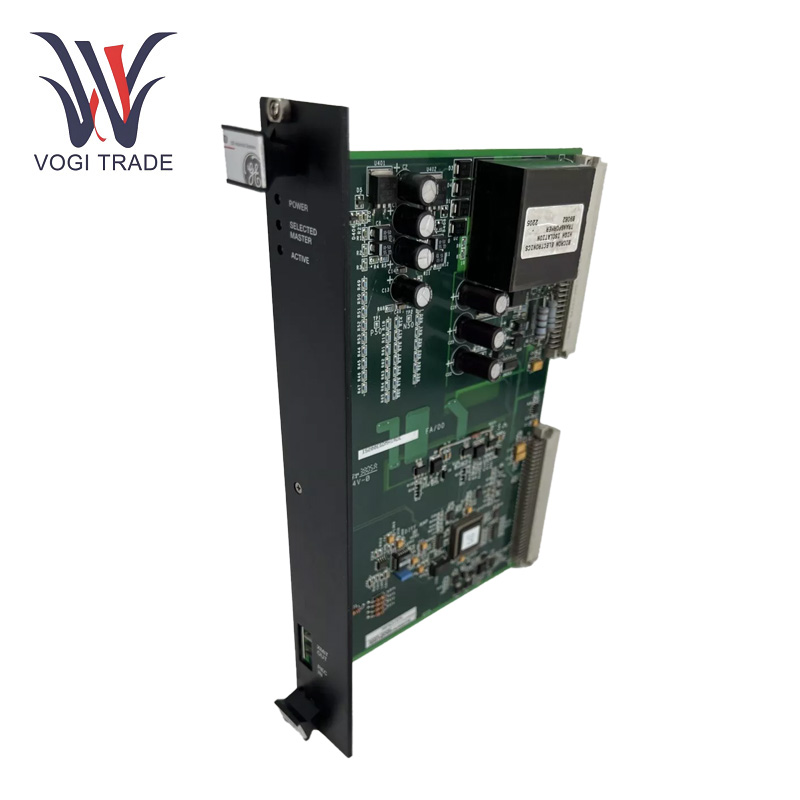

GE IS200EGDMH1ADE

작동 매개변수

작동 온도:-30~65°C

커넥터 유형:백플레인 커넥터 2개

밀봉된 부품:릴레이, HV 캡 7개, IC, 금속 필름 저항기 및 CPU 소켓

보드 사용:단순 시스템은 1개의 보드를 사용하고, 이중화 시스템은 3개의 보드를 사용했습니다.

제품특징

현장 감지:GE IS200EGDMH1ADE는 주로 여자지면 감지 모듈로 작동합니다. 필드 누출 감지필드 회로의 AC 및 DC 측:제어 시스템은 계자 회로의 AC 및 DC 측 모두에서 계자 누출을 감지할 수 있으며 이는 여자 시스템의 안전과 안정성을 보장하는 데 중요합니다.

일반 기능 중복 시스템 지원:컨트롤러, 마스터 1 및 마스터 2가 구성된 3개의 GE IS200EGDMH1ADE 보드를 갖춘 중복 제어 시스템입니다. 이러한 중복성은 시스템에 견고성과 안정성을 구축하므로 보드 중 하나에 오류가 발생하더라도 계속 작동할 수 있습니다.

신호 처리 및 전송:이는 접지 감지 저항 핀의 전압을 계산할 수 있는 보드 EXAM과 함께 작동합니다. 그런 다음 광섬유 링크를 사용하는 컨트롤러 랙에서 EISB를 사용하는 DSPX 모듈과 같은 관련 모듈에 신호로 전달됩니다.

다중 LED:보드의 전면 플레이트에는 주 전원 표시기, 활동 표시기, 마스터 선택 표시 등 여러 표시기가 있습니다. 이러한 조명의 통합은 모듈의 작동 상태를 한눈에 이해하는 데 중요한 역할을 하여 모니터링에 도움이 되고 원활한 협업을 보장합니다.

설치

설치:GE IS200EGDMH1ADE는 여자기 전원 백플레인 랙에 있습니다. 중복 아키텍처의 EGDM 보드 3개는 적절한 슬롯에 장착되고 백플레인에 올바르게 연결되어야 합니다. 백플레인은 두 개의 커넥터로 구성됩니다. 보드에 있는 두 백플레인 커넥터는 해당 백플레인 인터페이스에 올바르게 연결되어야 합니다. 신호를 올바르게 전송하려면 연결이 안전해야 합니다.

문제 해결

이를 방지하려면:전원이 들어오지 않음 표시 전원 공급 회로가 정상적인지 확인하려면 전원 케이블이 올바르게 연결되어 있는지, 전원 전압에 문제가 있는지 확인하십시오. 그리고 보드의 내부 전원 공급 모듈이 손상되지 않았는지 확인하세요.

비정상적인 표시등이 있는 경우:활동 표시기의 상태를 확인하거나 마스터 선택 표시기가 비정상적인지 확인하십시오. 먼저 보드 및 기타 관련 모듈 연결이 정상적인지 확인하십시오. 연결이 느슨하거나 신호 전송 케이블 문제로 인해 발생할 수도 있습니다. 다음으로, 보드의 구성 설정이 올바른지 확인하세요.

모듈이 현장 접지 누출을 잘 감지하지 못하는 경우 오류가 발생하고 GE IS200EGDMH1ADE를 통해 이 EXAM 보드 작동이 정상인지, GE IS200EGDMH1ADE와 EXAM 보드가 연결된 상태에서 작동하는지 확인할 수 있습니다. 또한 접지 감지 저항 및 관련 신호 조정 회로에 결함이 있는지 확인하십시오.

통신 인터페이스 문제:통신이 없는 경우 통신 라인, 특히 DSPX 모듈과의 광섬유 통신 라인을 확인하십시오. 광섬유 케이블을 파손하지 마십시오. 통신 매개변수가 올바르게 작동해야 합니다.

적용 범위

에너지 발전 산업:GE IS200EGDMH1ADE는 주로 가스 터빈 발전기 장치 및 증기 터빈 발전기 장치에 사용됩니다. 이를 통해 발전기의 여자 시스템을 모니터링하고 보호하는 데 필수적인 역할을 하여 발전기의 안전한 작동과 전원 품질을 보장합니다.

해양플랜트:이 모듈은 해양 발전소의 가스 또는 증기 터빈이나 대형 해양 추진 시스템에도 적용되어 해양 환경에서 터빈 가진 시스템의 안정적인 작동을 보장합니다.
