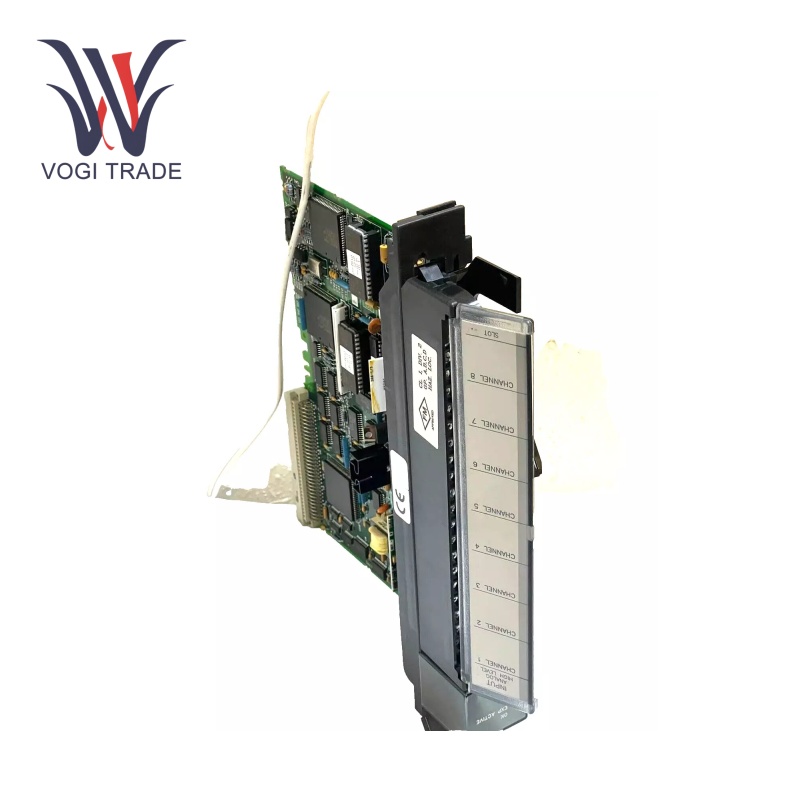

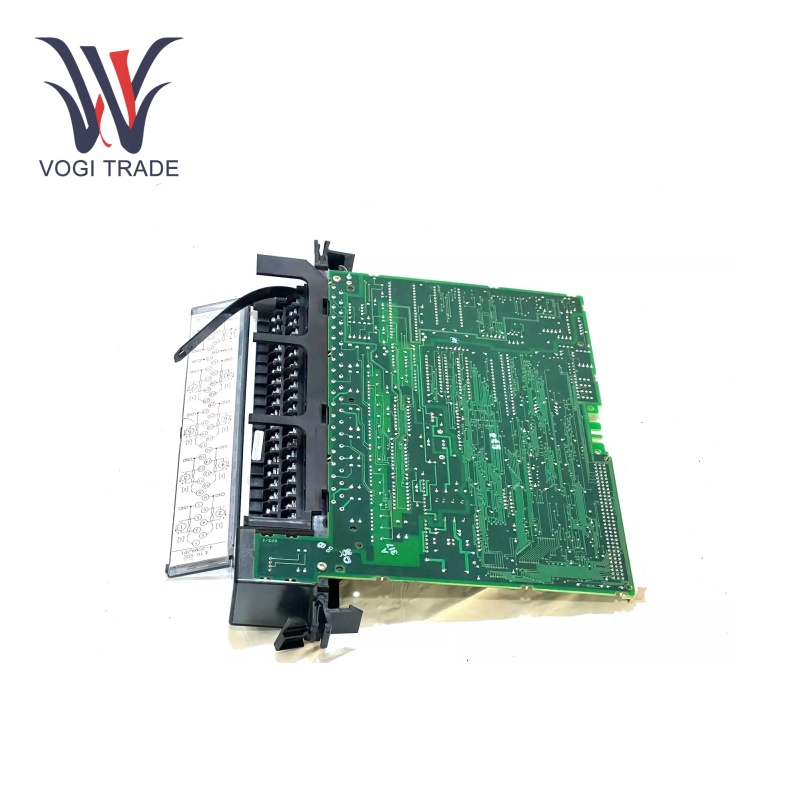

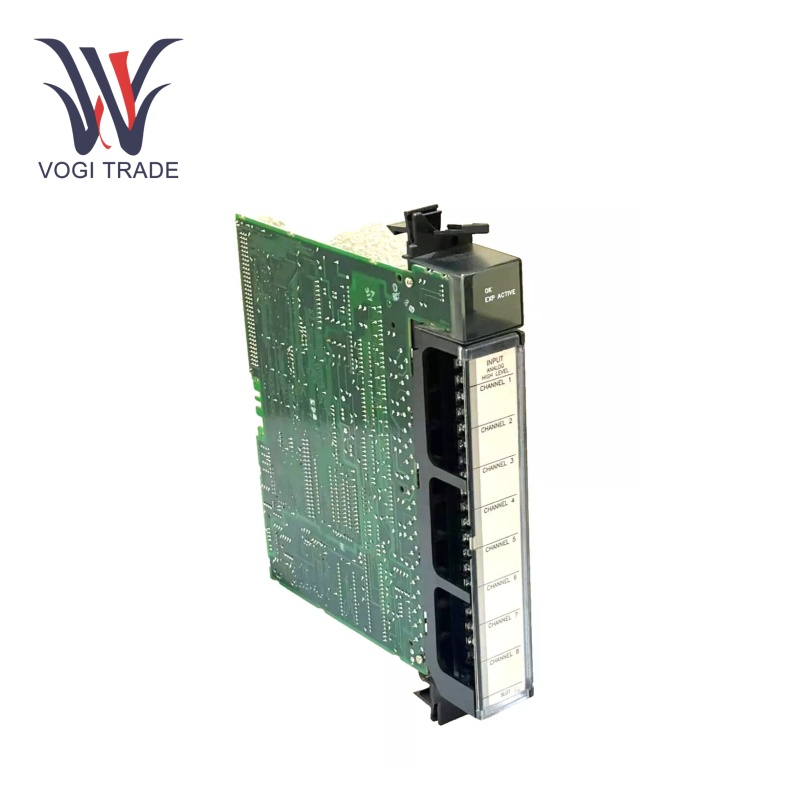

GE IC697ALG230

작동 매개 변수

입력 채널: 8 개의 차동 입력, 각각 전압 또는 전류 신호 용으로 구성 가능합니다.

입력 전압: ± 10 v

입력 전류: 4는 20 ma입니다

해결: 14 비트, 고정밀 신호 변환을 보장합니다.

업데이트 속도: 약 2.4 ~ 2.8 밀리 초로, 빠른 데이터 수집이 가능합니다.

전환 시간: 채널 당 10ms

분리 전압: 필드와 논리 사이의 1500vac

작동 온도: 0 ° C ~ 60 ° C

습기: 5% ~ 95% 비 응축

제품 기능

아날로그에서 디지털 변환: GE IC697ALG230은 주로 아날로그 입력 신호를 디지털 표현으로 변환하는 데 사용됩니다. 이 값은 VME 백플레인을 통해 아날로그 입력에 액세스하는 프로그래밍 가능한 로직 컨트롤러 또는 기타 컨트롤러의 CPU를 물리 치는 데 사용됩니다. 이 전환 프로세스는 대부분의 제어 알고리즘 및 논리 작업이 디지털 데이터에서 구현되는 산업 제어 시스템에 필수적입니다.

입력 채널 구성: 8 차동 입력 채널,이 유연성을 통해 사용자는 애플리케이션 요구에 따라 다양한 센서 유형을 동일한 모듈에 첨부 할 수 있습니다.

과전압 보호 : 각 입력은 일시적 과전압 조건으로 보호됩니다. 이 보호는 전기 소음, 전력 서지 또는 불량 센서가 과전압 이벤트로 이어질 수있는 산업 환경에서 필요합니다. GE IC697ALG230의 과전압 보호는 ​​고전압 및 과열로 인한 손상을 방지하는 데 도움이됩니다.

사용자 구성 가능한 I/O 참조: I/O 참조는 사용자 - 구성 가능하며 점퍼 또는 딥 스위치가 필요하지 않습니다.  GE IC697ALG230 구성 프로세스를 단순화하여 사용자가 응용 프로그램의 특정 요구에 맞게 모듈을 사용자 정의 할 수 있습니다. 이 모듈은 MS DOS 또는 Windows 소프트웨어의 구성 기능으로 보완되며 모듈을 설정하는 사용자 친화적 인 인터페이스를 제공합니다.

신호를 변환하십시오: 이러한 스위치 아날로그 전압 또는 전류 입력은 PLC 처리를 위해 인식 된 정보로 입력합니다.

개별 채널 구성 : 다른 응용 프로그램에 대해 사용자 지정 스케일로 전압 또는 전류를 설정합니다.

설치

설치:GE IC697ALG230은 해당 PLC.Frame에서 사용할 수있는 섀시 마운트 가능합니다. 장치를 올바르게 교체하고 섀시 내에서 올바르게 정렬 할 수 있도록 기계식 키를 허용하는 메커니즘이 있습니다. 이로 인해 모듈이 부적절하게 설치되는 것을 방지하여 전기 연결이 제대로 작동하지 않거나 모듈을 손상시키지 않을 수 있습니다.

TErminal판자:이곳에서 필드 배선이 탈착식 터미널 보드로 끝나는 곳입니다. 이것은 센서 및 기타 외부 하드웨어의 빠른 연결 및 연결을 쉽게 만듭니다. 모든 터미널 보드는 입력 채널을 쉽게 식별 할 수 있도록 완전히 표시되어 있습니다.

백플레인 연결: VME 백플레인에 연결하면 모듈이 백플레인에 연결되면 간헐적 인 전기 연결을 방지하기 위해 모듈이 확고한 연결이 있고 모듈이 장착되어 있는지 확인하십시오.

응용 프로그램 범위

프로세스 제어 : 온도, 압력, 흐름 등의 모니터링 및 제어를 포함하는 프로세스 제어의 예.

데이터 수집 시스템: 검사 및 모니터링을 위해 다른 탐지기의 아날로그 정보 수집 및 디지털화.

산업 자동화: GE IC697ALG230은 공장 기계 및 공장 프로세스를 자동으로 제어하고 작동하는 공장 기계 및 장비와 통합됩니다.

문제 해결

신호 또는 잘못된 판독 값 없음 :입력 신호가 구성된 범위 내에 있는지 확인하십시오. 배선 연결에서 부적절하거나 느슨한 종단을 찾으십시오. 또한 입력 신호 소스가 정상인지 확인하십시오.

채널 고장: 영향을받는 채널의 상태 LED를 확인하십시오. LED가 켜지지 않으면 채널이 나빠질 수 있습니다. PLC 프로그래밍 응용 프로그램에서 채널 설정을 확인하십시오. 문제가 계속되면 모듈을 교체하십시오.

소음 또는 간섭 신호 전기: 아날로그 신호를 운반하는 케이블을 접지하고 보호해야합니다. 현재 신호의 경우 노이즈가 줄어들므로 트위스트 쌍 케이블을 사용하십시오. 전자기장에서 인근 간섭 소스를 찾아 필요에 따라 케이블을 이동하십시오.

PLC에서 인식하지 못한 모듈: 모듈이 랙에 올바르게 장착되어 있는지 확인하십시오. PLC 백플레인 연결 및 랙 전원으로 모듈이 인식되지 않습니다. PLC 프로그래밍 소프트웨어에서 테마의 매개 변수를 다시 통신합니다.

온도 이상 :지정된 온도 범위 내에서 모듈이 작동하는지 확인하십시오. PLC 랙 주변에 충분한 냉각과 공기 흐름이 있는지 확인하십시오.
