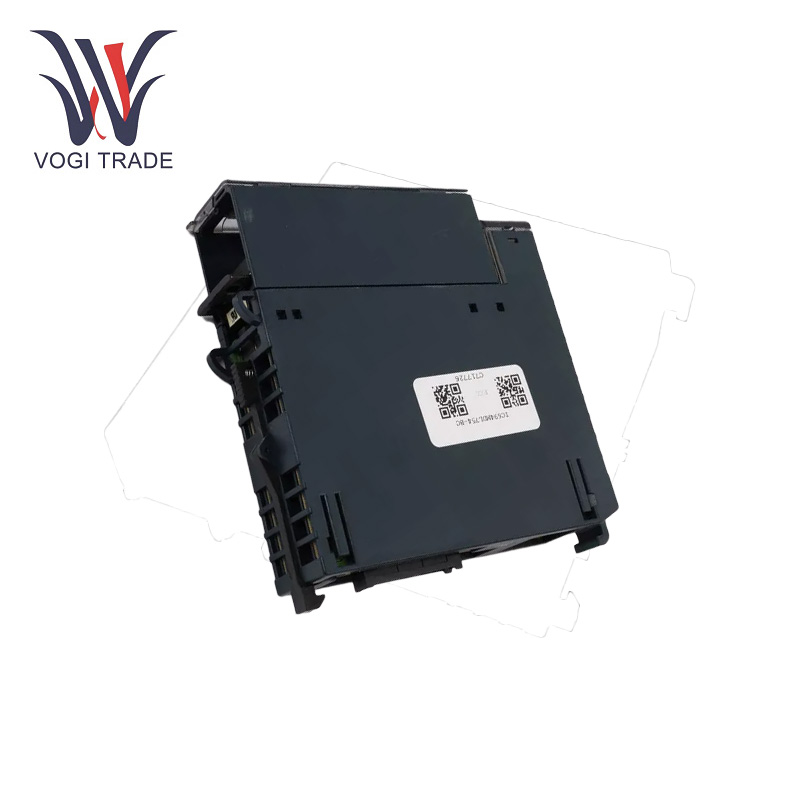

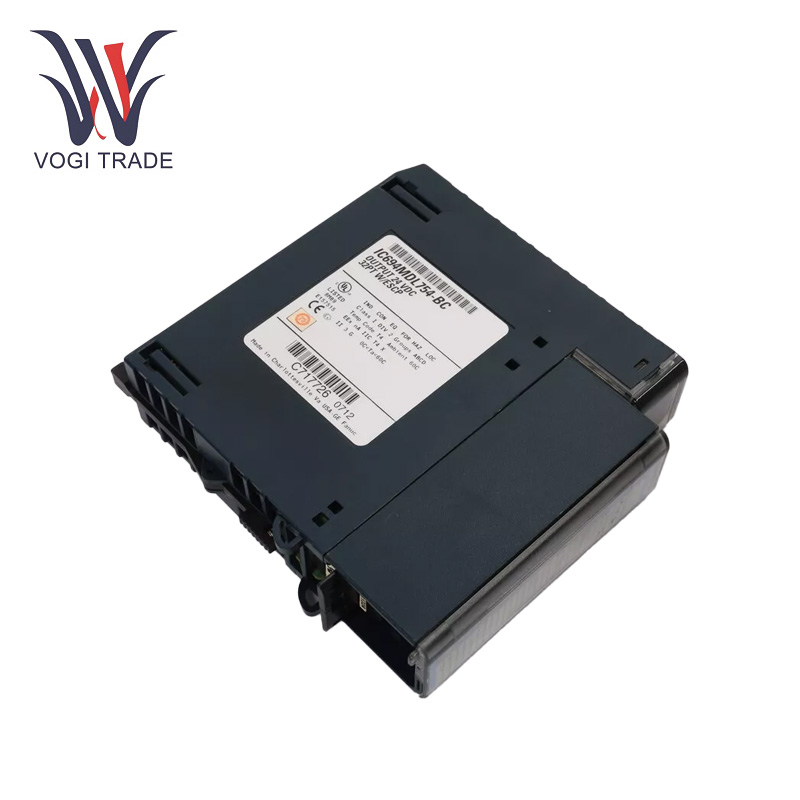

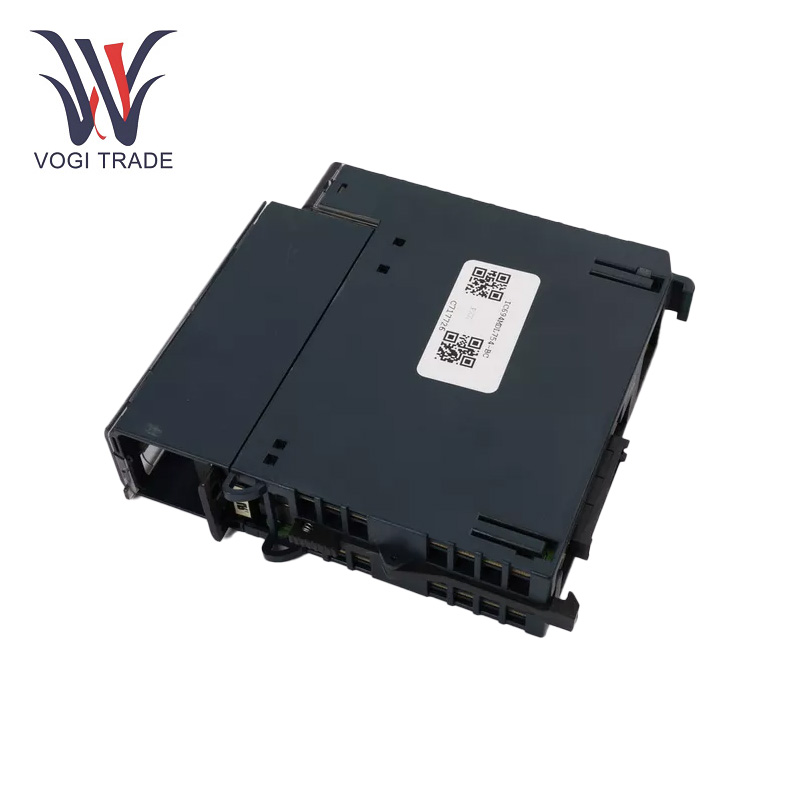

GE IC694MDL754

작동 매개변수

정격전압: 12/24VDC

출력 전압 범위: 10.2~30VDC

출력 수: 32개, 각각 8개의 출력으로 구성된 4개의 격리된 그룹으로 구성됨

출력 전류: 포인트당 0.75A

전력 소비: 백플레인의 5V 버스에서 300mA

돌입 전류: ESCP(전자 단락 보호)를 트리거하지 않고 10ms 동안 3A

출력 전압 강하: 최대 0.3VDC

출력 누설 전류: 최대 0.1mA

응답 시간: ON 및 OFF 전환 모두 최대 0.5ms

보호 기능: 자동 복구 기능을 갖춘 단락, 과전류, 과열 보호

제품특징

출력: 개별 출력점 32개

그룹 격리: GE IC694MDL754를 8개의 출력 포인트로 구성된 4개의 격리된 그룹으로 나눕니다. 이 설계는 여러 전압 레벨에서 장치를 연결할 수 있는 유연성을 제공합니다.

긍정 논리: 선택된 출력 소스는 DC 전압 레벨이 필요한 장치에 대해 연결된 부하에 전압을 제공하는 부하로 공급됩니다.

전자 단락 보호(ESCP): :출력 단락 및 과전류 보호 결함 상태가 해결되면 자동으로 재설정됩니다.

과열 보호:위험 온도 감지 시 모든 출력을 자동으로 비활성화합니다. 온도가 안전한 한계 내로 돌아오면 출력이 복원됩니다.

LED 표시기: 각 출력에는 작동 상태를 반영하는 해당 LED가 있습니다. 그룹 수준의 오류 LED를 사용하여 오류를 빠르게 식별합니다.

결함 감지:과전류, 단락, 과열 상태를 감지하고 알려줍니다. 진단 피드백은 장애물을 인식하고 제거하는 데 도움을 줍니다.

간단한 설치:Rx3i 랙 플러그 앤 플레이 디자인 특별한 도구가 필요 없이 설치가 빠릅니다.

유연한 출력 배선: 동일한 모듈을 12 VDC 및 24 VDC 출력에 대해 구성할 수 있습니다. 이 경우 GE IC694MDL754 터미널은 유지 관리 중에 안전한 연결과 쉬운 액세스를 제공합니다.

현장 전원 공급 장치:GE IC694MDL754에는 필드 전원 공급 장치라고 하는 출력 부하(전압 옵션이 시스템과 일치해야 함)를 위한 외부 전원 공급 장치가 필요했습니다.

시스템 호환성: PACSystems RX3i CPU 및 추가 RX3i I/O 모듈과 완벽하게 호환됩니다.

광범위한 사용: GE IC694MDL754 액츄에이터, 릴레이, 솔레노이드, 인디케이터 제어 등 다양한 산업 자동화 작업을 처리할 수 있습니다.

설치

슬롯 호환성: GE IC694MDL754 모듈은 RX3i 시스템 내의 모든 I/O 슬롯에 설치할 수 있습니다. 전기적 위험을 방지하려면 설치하기 전에 시스템 전원이 꺼져 있는지 확인하십시오.

배선: 4개의 격리된 그룹을 모두 서로 다른 부하에 연결할 수 있습니다. 예를 들어, 4개 그룹 중 3개 그룹은 12VDC 부하를 켤 수 있고 네 번째 그룹은 24 VDC 부하에 전력을 공급할 수 있습니다. 그 그룹은 서로 격리를 유지해야 합니다.

현장 전원 공급 장치: 출력 부하에는 +12 VDC ~ +30 VDC 범위의 외부 전원 공급 장치가 필요합니다. 전원 공급 장치 정격이 총 부하 전류를 공급하기에 적절한지 주의하십시오.

접지: 안전과 소음 내성은 적절한 접지에 달려 있습니다.

적용 범위

M제품시스템의: 액츄에이터, 릴레이, 인디케이터를 제어합니다.

프로세스 자동화: 밸브, 펌프 및 기타 공정 제어 요소를 제어합니다.

자동차엄중한 자재 취급: 컨베이어, 분류기 및 자동 보관소.

빌딩 자동화: 조명, HVAC, 보안 시스템과의 통합

문제 해결

출력이 응답하지 않음: 외부 전원 공급 장치가 지정된 전압 범위에 있고 연결이 연결되어 있는지 확인하십시오. 현장 배선에 끊어진 퓨즈나 작동된 회로 차단기가 없는지 확인하십시오.

과전류 결함: 과전류로 인해 출력 접점이 고장 상태가 된 경우, 연결된 부하의 단락 또는 과전류를 확인하십시오. 오류 상태가 해결되면 모듈의 ESCP가 자동으로 재설정을 시도합니다.

과열 경고: 모듈 주변에 공기 흐름이 충분한지, 과열을 일으키는 외부 열원이 없는지 확인하세요. 안전한 온도까지 냉각되면 모듈은 정상 작동을 재개합니다.

상태 LED: 모듈의 상태 LED를 오류 상태에 대한 진단 표시기로 적용합니다.
