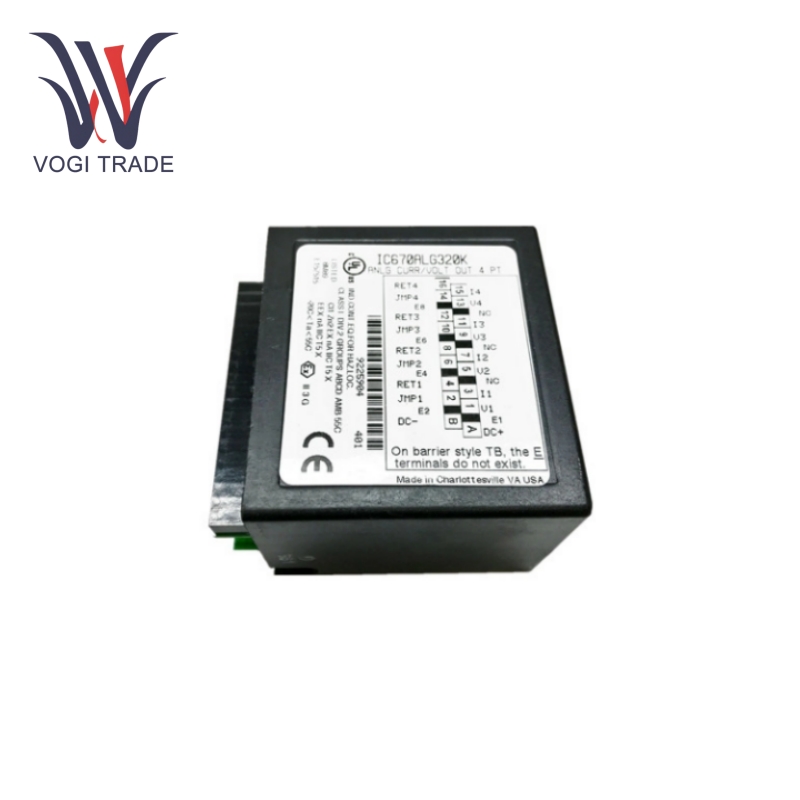

GE IC670ALG320

사양

전원 공급 매개변수: 작동 전압 범위는 20-29V DC, 최대 전원 리플은 5%, 24V 전원 입력 전류의 일반적인 대기 전류는 80mA, 최대 작동 전류는 180mA, 모듈 소비 전력은 1.5-4.3W .

절연 특성: 접지와 로직 사이의 절연 전압은 1500V AC/1분, 250V AC 연속입니다.

BUI 전원 공급 전류: 최대 51mA.

디지털 해상도: 일반적인 값은 12비트입니다.

출력 채널: 4채널 아날로그 전류 전압 출력 모듈, 각 출력 지점에 대해 I/O 터미널 블록에 배치된 점퍼를 통해 신호 범위를 구성할 수 있습니다. 기본 범위는 0-20mA 및 0-10V DC이고 확장 범위는 4-20mA 및 0-12.5V DC입니다.

분해능 및 선형성: 분해능은 12비트이고 선형성은 1LSB입니다.

온도계수: 일반적인 값은 섭씨당 ±0.002%이고, 최대값은 섭씨당 ±0.005%입니다.

특징

좋은 절연 보호 장치액션: GE IC670ALG320은 출력과 접지 및 로직 사이의 절연 특성이 우수합니다. 절연 전압은 1500V AC/1분, 250V AC 연속입니다. 따라서 모듈 및 제어 시스템의 성능이나 신뢰성을 손상시킬 수 있는 잠재적인 오류 및 외부 간섭으로부터의 절연을 보장하므로 산업 분야의 인증서와 불가분의 관계에 있는 전자기 간섭을 견딜 수 있습니다. 사이트.

높은 정밀도와 안정성: GE IC670ALG320의 12비트 분해능과 우수한 선형성은 출력 신호의 높은 정밀도와 안정성을 보장합니다. 제약 및 식품 가공과 같이 고정밀 제어 요구 사항이 있는 일부 산업 공정의 경우 GE IC670ALG320은 생산 공정 요구 사항을 더 잘 충족할 수 있으며 제품 품질 및 생산 효율성을 향상시키는 역할도 합니다.

강력한 구성 가능성: GE IC670ALG320은 호환되는 휴대용 모니터의 구성을 수용할 수 있어 사용자가 시간 소모적인 하드웨어 변경 없이 특정 애플리케이션 요구에 따라 출력 신호 범위, 스케일링 비율 등과 같은 매개변수를 유연하게 설정할 수 있으므로 시스템 유지 관리성과 확장성이 향상됩니다. .

애플리케이션

화학 생산: 화학제품 생산 공정에서는 다양한 재료의 흐름, 온도, 압력 및 기타 매개변수를 정확하게 제어하는 ​​것이 필요합니다. GE IC670ALG320은 컨트롤러의 디지털 신호 출력을 4~20mA 또는 0~10V의 아날로그 신호로 변환하고, 조절 밸브 및 유량계와 같은 액추에이터를 구동하고, 화학 생산 공정을 정밀하게 제어할 수 있습니다.

전력 시스템: 발전소 및 변전소에서는 GE IC670ALG320을 이용하여 발전기의 여자전류, 변압기의 탭 위치 등을 제어하여 전력계통의 안정적인 운전을 유지합니다. 예를 들어, 화력 발전소에서 GE IC670ALG320은 해당 아날로그 신호를 보내 전력망의 부하 수요에 따라 발전기의 여자 전류를 조정함으로써 발전기의 출력 전압과 무효 전력을 제어하는 ​​동시에 발전기 내 전압 안정성을 보장할 수 있습니다. 전력 시스템.

로봇 제어: GE IC670ALG320은 산업용 로봇의 제어 시스템 내에서 관절 이동 속도, 강도 및 기타 여러 매개변수를 제어하는 ​​데 활용됩니다. 예를 들어, 자동차 조립 라인에서 로봇은 부품을 정확하게 파악하고 설치해야 합니다. GE IC670ALG320은 제어 명령을 아날로그 신호로 변환하고 로봇 관절 모터의 속도와 토크를 제어하여 로봇의 고정밀 작동을 구현합니다.

전기 자동차: GE IC670ALG320은 전기차용 배터리 관리 시스템, 모터 제어 시스템에도 사용됩니다. 예를 들어, 배터리 충전 중에 GE IC670ALG320은 충전 전류의 크기를 제어하여 배터리의 안전한 충전을 보장할 수 있습니다. 모터 구동 제어에서는 제어 신호를 아날로그 신호로 변환하고 모터의 속도와 토크를 제어하고 전기 자동차 출력을 실현할 수 있습니다.
