GE DS215SDCCG1AZZ01B

제품개요

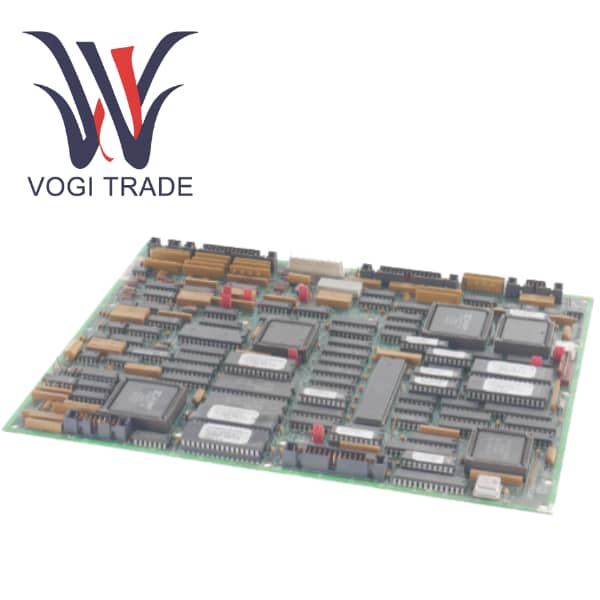

DS215SDCCG1AZZ01B는 GE Motors & Industrial Systems에서 DIRECTO-MATIC 2000 시리즈 산업용 드라이브용으로 생산한 드라이브 제어 카드(SDCC)입니다. GE 드라이브 제어 카드는 AC2000, DC2000 및 EX2000 드라이브 시스템의 중앙 지능형 및 주 제어 장치 역할을 합니다. 부품 번호의 "G1"은 고성능 조절 및 풍부한 I/O 기능이 필요한 복잡한 드라이브 애플리케이션을 위해 특별히 설계된 SDCC 시리즈의 모든 기능을 갖춘 버전임을 나타냅니다.

시스템의 두뇌인 SDCC는 3개의 전용 마이크로프로세서를 통합하여 고급 사용자 인터페이스와 속도 루프부터 낮은 수준의 모터 제어 알고리즘에 이르기까지 드라이버 작동의 모든 측면을 관리합니다. DS215SDCCG1AZZ01B는 제어 명령을 정밀한 모터 전력 출력으로 변환하여 열악한 산업 환경에서 효율적이고 안정적인 작동을 보장하는 핵심 구성 요소입니다.

제품 기능

3개 프로세서 아키텍처 DCP, MCP 및 CMP 간의 작업 분담은 높은 응답 속도와 계산 집약적인 제어를 달성하여 정밀 모션 제어 및 복잡한 모터 제어 알고리즘과 같은 고급 기능을 지원합니다.

포괄적인 I/O 처리를 통해 보드 카드는 다음을 포함한 다양한 신호와 인터페이스할 수 있습니다.

명령(실행, 조그) 및 상태를 위한 디지털 I/O입니다.

속도 참조, 피드백(회전 속도계) 및 계기 출력을 위한 아날로그 I/O입니다.

정확한 위치 및 속도 제어를 위한 인코더 피드백.

폐쇄 루프 조절을 위한 모터 전류 및 전압 피드백.

프로그래밍 및 네트워킹을 위한 직렬 통신(RS-232, RS-422).

3PL 커넥터를 통해 SLCC 카드에 연결된 통합 LAN 연결을 통해 공장 자동화 환경에서 시스템 통합 및 네트워킹을 실현합니다.

고급 피드백 처리는 아날로그 타코미터, 단일 종단 및 차동 인코더(G1 핀에 표시된 채널 포함)를 포함한 여러 피드백 장치에 대한 지원에 반영됩니다. 피드백 VCO 회로는 다양한 센서 유형에 맞게 구성될 수 있습니다.

유연한 구성: 전용 구성 도구(ST2000, GE Control System Toolbox, LynxOS 드라이버 구성기)를 사용하여 하드웨어 점퍼 및 소프트웨어 매개변수를 통해 제어 논리 및 기능을 광범위하게 사용자 정의할 수 있습니다.

강력한 보호 및 진단 기능을 통해 하드웨어 감시 타이머, 재설정 회로 및 LED 표시등을 장착할 수 있어 자세한 오류 표시를 제공하여 신속하게 오류를 제거할 수 있습니다.

유사한 제품과의 비교

주요 비교는 SDCC 카드의 다른 그룹 번호, 특히 G3 변형과의 비교입니다.
