GE DS200TCCBG3BED

제품개요

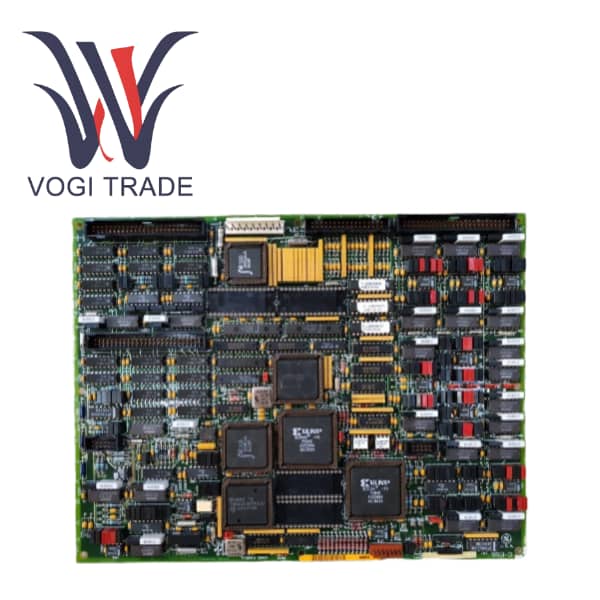

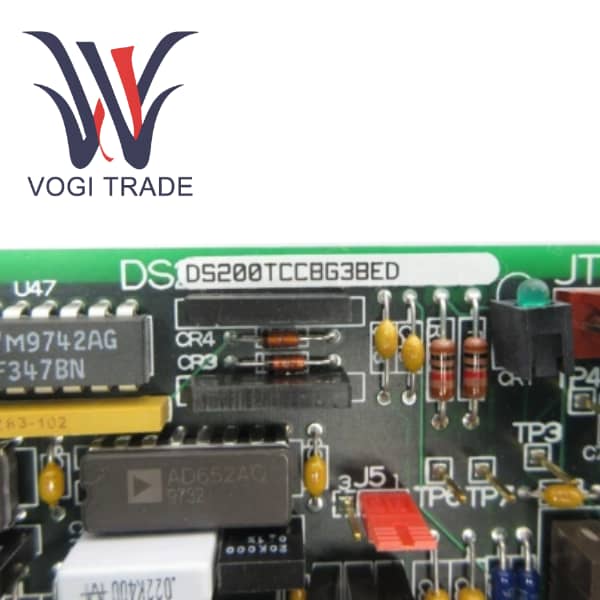

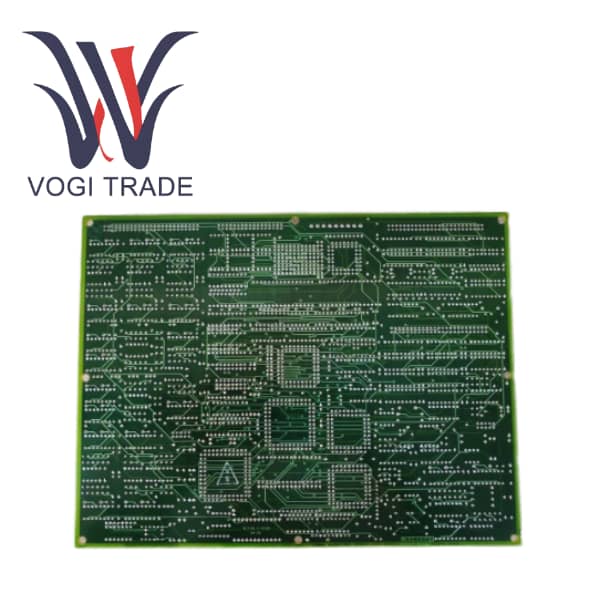

DS200TCCBG3BED는 GE Speedtronic Mark V LM 가스 터빈 제어 시스템을 위해 특별히 설계된 범용 확장 아날로그 I/O 보드(TCCB)입니다. I/O의 핵심 구성 요소인 TCCBG는 주요 범용 아날로그 I/O 보드(TCCA)가 처리할 수 없는 다양한 중요한 아날로그 신호를 확장, 조정 및 처리하는 확장 장치 역할을 할 수 있습니다. DS200TCCBG3B의 주요 기능은 발전기/버스 전압, 라인 전류뿐 아니라 기타 RTD 및 mA 입력과 같은 고가치 전력 시스템 신호를 연결하는 것입니다. 따라서 이는 포괄적인 가스 터빈 모니터링 및 제어에 매우 중요합니다.

접미사 "G3BED"는 특정 하드웨어 버전 또는 모델을 나타내며 지정된 Mark VLM 시스템 구성에서 호환성과 고성능을 보장합니다. DS200TCCBG3BED는 현장 장비의 원시 신호를 시스템의 I/O 엔진 및 제어 엔진에서 사용할 정밀 디지털 데이터로 변환하는 데이터 수집 센터 역할을 합니다.

제품특징

이 보드는 4~20mA 및 0~1mA 아날로그 입력 신호를 처리하기 위한 전용 회로를 제공하며 다중 범위 밀리암페어 입력 처리를 수행할 수 있습니다.

이러한 신호는 TBCB 터미널 보드에서 판독되며, 전류는 부하 저항의 전압 강하로 변환되고, I/O 엔진이 디지털 판독을 수행할 수 있도록 신호가 처리됩니다.

RTD 온도 모니터링은 TBCB 터미널 보드를 통해 연결된 RTD에 여자 전류를 제공합니다. 저항 변화로 인한 전압 변화를 정밀하게 측정하여 주요 구성 요소의 온도를 정밀하게 측정합니다.

발전기 및 버스 전압 모니터링에는 발전기 및 버스 전압을 모니터링하는 데 사용되는 전압 변압기(PTS)의 고전압 신호를 스케일링하고 처리하는 TCCB 보드가 포함됩니다. 이는 동기화 및 전원 관리에 매우 중요합니다.

CT(변류기)의 신호를 처리하여 라인 전류를 모니터링합니다. 전압 데이터를 결합하여 시스템은 실시간 전력 표시기를 계산할 수 있습니다.

컴퓨팅 시스템은 처리된 PT 및 CT 신호를 사용하여 위상 관계를 결정하고 발전기 전력(메가와트), 역률(PF), 무효 전력(VAR)을 포함한 주요 전력 시스템 매개변수를 계산합니다.

GE DS200TCCBG3BED의 기능은 주로 전압 및 전류 모니터링 범위의 매개변수를 설정하는 데 사용되는 하드웨어 점퍼로 정의되므로 이러한 중요한 안전 및 제어 기능을 달성하기 위해 소프트웨어에 의존할 필요가 없습니다.

유사한 제품과의 비교

Mark V LM 코어 내에서 TCCB 보드는 TCCA 보드와 함께 작동합니다. 비교를 통해 각각의 고유한 역할이 명확해집니다.

적용 가능한 산업 범위

DS200TCCBG3BED는 다음을 포함하여 GE 가스 및 증기 터빈과 관련된 중부하 산업 응용 분야용으로 독점적으로 설계되었습니다.

발전

가스 터빈 발전소는 발전기의 출력 전력을 정밀하게 모니터링하고 이를 전력망과 동기화하는 데 사용됩니다.

증기 터빈 발전소는 부하 제어 및 보호를 위해 사용됩니다.

복합화력 발전소에서 가스 터빈과 증기 터빈의 조정 제어를 위한 핵심 구성 요소로서 발전소의 전반적인 효율성을 최적화하고 그리드 규정 준수를 보장할 수 있습니다.

석유 및 가스 산업, 파이프라인에 사용되는 터빈 구동 압축기 및 펌핑 스테이션에서 전기 구동력을 모니터링하는 것은 공정 안정성과 보호를 위해 매우 중요합니다.
