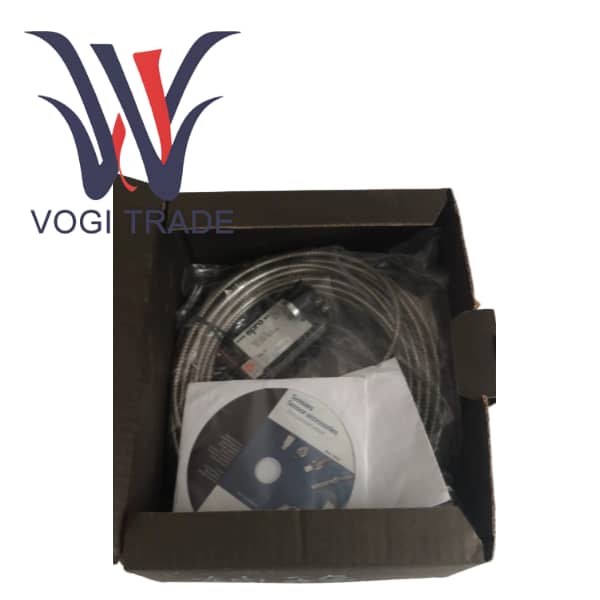

EPRO PR6426/010-110+CON021/916-160

제품개요

PR6426/010-110 + CON021/916-160은 독일 Epro에서 제공하는 초대형 회전 기계용으로 특별히 설계된 고대역, 비접촉 와전류 변위 측정 솔루션입니다.

PR6426/010-110은 프로브 직경이 32mm인 와전류 센서입니다. 프로브 크기가 크기 때문에 더 깊고 넓은 유도 필드를 생성할 수 있으므로 더 먼 거리에 있는 대상을 측정할 수 있으며 측정 표면의 사소한 불균일에도 영향을 받지 않습니다.

CON021/916-160은 PR6426 센서에 고주파 여기를 제공하고 센서에서 감지한 임피던스 변화를 표준 -2V~-18V 또는 -4V~-20V DC 전압 신호로 선형 변환하는 전용 매칭 와전류 신호 변환기입니다.

이 조합은 대형 수력 터빈, 저속 고하중 압축기, 압연기, 선박 추진 샤프트 시스템 및 기타 장비의 축 변위 및 큰 진폭 진동을 모니터링하는 데 이상적인 선택입니다. 핵심 가치는 소형 센서가 도달할 수 없는 수 밀리미터, 심지어 센티미터의 간격 내에서도 안정적이고 신뢰할 수 있으며 고정밀 측정을 제공하는 능력에 있습니다.

제품 사양 및 매개변수

PR6426/010-110 센서

PR6426     32mm 시리즈

01            아머드 케이블

0              표준 설치, 장착 플레이트 80x40mm

-110         10.0mm 선형 범위

프로브 직경                     32mm

선형 측정 범위    10.0mm

공칭 중심 간격      약 5.5mm

감도                            2V/mm 최대 ± 1.5%

선형성 오류                      ≤ 2.0%

최소 샤프트 직경        ≥ 200mm

작동 온도 범위

센서                                   -35°C ~ +175°C

최대 케이블 온도    200°C

재질                                 프로브 하우징용 스테인리스 스틸, 케이블용 PTFE

무게                                  약 800그램

CON021/916-160 신호 변환기

CON021      기본 모델

916            PR6426과 일치

-160           16.0mm 선형 범위

공급 전압            -23V~-32V DC

출력 신호              -2V ~ -18V 또는 -4V ~ -20V.

주파수 응답     0~20,000Hz

상승 시간                    < 15 µs

작동 온도 범위     -30°C ~ +100°C

보호 등급                       IP20

인증                            ATEX, IECEx, CSA

제품 기능적 특징

이 대규모 센서 시스템의 핵심 장점은 매우 큰 측정 기능과 열악한 작업 조건에 대한 적응성에 있습니다.

매우 넓은 측정 범위 및 간격

16.0mm의 선형 범위와 5.5mm의 공칭 설치 간격을 통해 PR6426/010-110 + CON021/916-160은 매우 큰 샤프트 이동을 처리할 수 있습니다. 예를 들어, 대형 수력 발전 장치에서는 유압 충격과 열팽창으로 인해 샤프트의 축방향 변위가 수 밀리미터에 도달하거나 심지어 1센티미터를 초과할 수도 있습니다. PR6426 레벨의 센서만이 이러한 넓은 범위를 포괄할 수 있습니다.

표면 상태에 민감하지 않음

거대한 32mm 프로브에 의해 생성된 유도장은 매우 깊고 매끄럽습니다. 이로 인해 PR6426/010-110은 샤프트 표면의 국부적 결함, 유막 두께의 사소한 변화 또는 약간의 표면 거칠기에 대한 내성이 뛰어납니다. 측정 결과는 특정 지점의 순간적인 값이 아닌 넓은 지역의 평균 위치를 반영하므로 데이터의 안정성과 신뢰성이 높아집니다.

중장비용으로 특별히 설계됨

견고한 구조. 스테인리스 스틸 케이스와 견고한 PTFE 케이블은 중공업 환경에서 기계적 응력과 고온을 견딜 수 있습니다.

-35°C ~ +175°C의 넓은 작동 온도 범위를 통해 추운 지역의 수력 발전소부터 열대 정유소까지 다양한 시나리오에 적합합니다.

높은 동적 성능

대형 센서임에도 불구하고 20kHz의 주파수 응답은 여전히 ​​우수합니다. PR6426/010-110+CON021/916-160은 천천히 변화하는 축 변위를 정밀하게 측정할 수 있을 뿐만 아니라 베어링 고장이나 불균형으로 인해 발생하는 저주파, 대진폭 진동도 포착할 수 있습니다.
