EPRO PR6423/013-130

제품개요

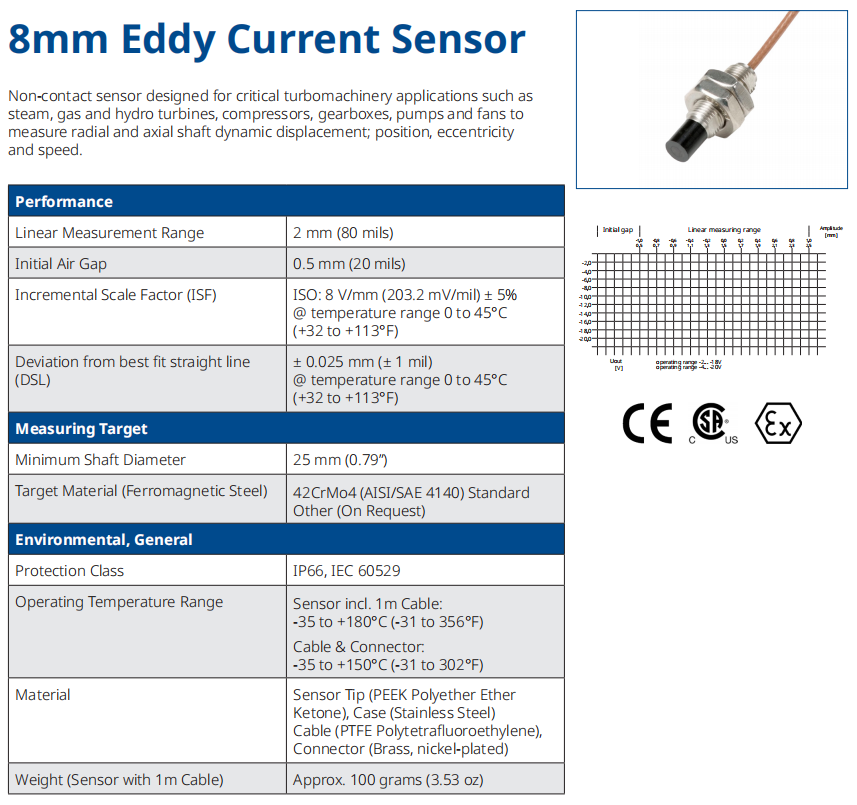

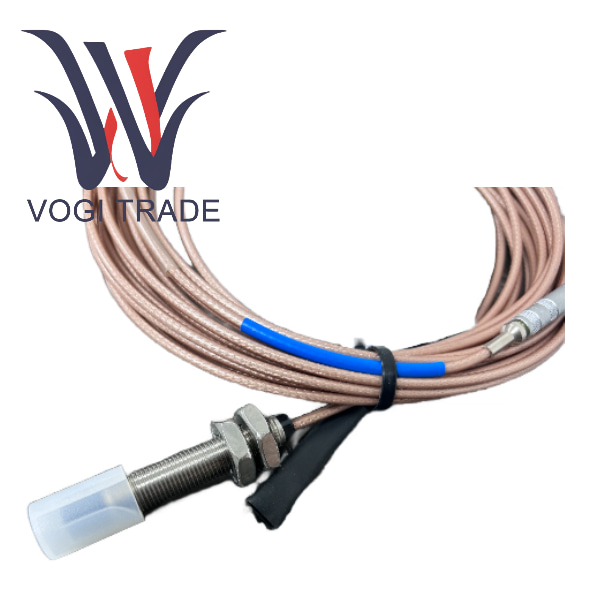

EPRO PR6423/013-130은 Emerson의 EPRO 브랜드에서 생산한 고성능 비접촉 8mm 와전류 변위 센서입니다. 이 제품은 까다로운 산업 환경, 특히 중요한 회전 기계의 지속적인 온라인 상태 모니터링 및 보호를 위해 특별히 설계되었습니다. 와전류 원리를 활용하는 센서는 동적 변위, 정적 위치, 축 변위 및 센서 프로브에 대한 회전 샤프트의 회전 속도와 같은 주요 매개변수를 정확하고 안정적으로 측정합니다. PR6423/013-130 모델은 특정 물리적 구성 및 전기적 특성을 나타내며 증기 터빈, 가스 터빈, 수력 터빈, 압축기, 기어박스, 펌프 및 팬과 같은 핵심 장비의 상태 모니터링 시스템과 같이 높은 정밀도, 높은 안정성 및 장기적인 신뢰성이 요구되는 응용 분야에 적합합니다.

제품 특징 및 장점

고정밀 동적 및 정적 측정 기능 동적 변위

PR6423/013-130은 샤프트의 마이크로미터 수준 방사형 또는 축 진동을 실시간으로 캡처할 수 있으며, 주파수 응답 범위는 일반적으로 0~10kHz이며, 이는 대부분의 회전 기계 결함의 특성 주파수를 포괄하기에 충분합니다. 정적 위치

Thrust Position은 추력 디스크의 위치를 ​​모니터링하여 로터의 과도한 축 이동을 방지하고 이를 통해 움직이는 구성 요소와 고정 구성 요소 사이의 마찰을 방지하는 데 사용됩니다.

샤프트 보우/이심률은 저속 또는 스타트-스톱 단계에서 샤프트의 정적 굽힘 정도를 모니터링하여 고속 스타트업 시 과도한 편심으로 인한 심한 진동을 방지합니다.

증기 터빈과 같이 열팽창이 큰 장비에서 차등 팽창은 전용 설치 방법과 함께 사용하여 실린더와 로터 사이의 상대 팽창을 간접적으로 반영할 수 있습니다.

환경적응성과 신뢰성이 뛰어난 설계

넓은 온도 범위 안정성

프로브 본체는 -35°C ~ +180°C에서 오랫동안 작동할 수 있습니다. 내부 온도 보상 기술은 콜드 스타트, 전부하 작동, 비상 정지 등 극심한 온도 변화 중에 감도 드리프트를 최소화합니다.

강력한 오염 방지 능력

IP66 보호 등급은 센서가 높은 습도, 증기 및 오일 미스트가 가득한 환경에서도 정상적으로 작동할 수 있음을 의미합니다. 끝 부분의 PEEK 소재는 오일과 용제에 대한 저항력이 있으며 노화나 균열이 발생하지 않습니다.

기갑 케이블 구조

스테인레스 스틸 편조 갑옷의 외부 층은 기계적 보호 기능을 제공하여 도구 손상, 고온 파이프라인의 연소 또는 진동으로 인한 파손을 방지합니다. PTFE 절연층의 내부층은 우수한 유전 특성과 내열성을 갖고 있어 신호 무결성을 보장합니다.

안전 무결성 및 기능 안전 규정 준수

ATEX/IECEx ia 레벨 인증

센서는 정상 작동 및 단일 결함 조건에서 특정 농도의 폭발성 가스 혼합물을 점화할 만큼 충분한 에너지를 갖지 않으며 Zone 0/1 또는 Zone 20/21과 같은 위험 구역에서 안전하게 사용할 수 있음을 나타냅니다.

SIL 애플리케이션 지원

센서 자체는 아날로그 장치이지만 높은 신뢰성과 결정론적 출력으로 인해 PR6423/013-130은 SIL 2 또는 SIL 3 안전 계측 시스템을 구축하기 위한 핵심 구성 요소입니다. IEC 61508 표준을 준수하는 송신기 및 로직 컨트롤러와 함께 사용할 경우 PR6423/013-130을 사용하여 비상 정지(ESD)를 실행하여 치명적인 사고를 예방할 수 있습니다.
