EA403 913-403-000-013

제품 기능

EA403 913-403-000-013에는 다음과 같이 시스템 교정이 있습니다

캘리브레이션 온도 : +23 ℃ ± 5 ℃

대상 재료 : VCL 140 강철 (1.7225)

참고 : 특수 교정이 필요한 경우 합금을 정확하게 정의하거나 합금 샘플을 공급하십시오 (최소 : Ø60 mm / 1 cm 두께)

EA403 913-403-000-013의 시스템 길이가 다릅니다

총 시스템 길이 (TSL)는 TQ4XX 트랜스 듀서의 적분 케이블의 길이와 EA40X 확장 케이블의 길이의 합의 합입니다. 지원되는 TSL은 다른 케이블 조합에서 얻을 수 있습니다.

5m :

1.0m 통합 케이블 + 4.0m 확장 케이블.

5.0m 확장 케이블이없는 적분 케이블.

10m :

1.0m 통합 케이블 + 9.0m 확장 케이블.

5.0m 통합 케이블 + 5.0m 확장 케이블.

확장 케이블이없는 10.0m 적분 케이블.

참고 : 특정 총 시스템 길이로 선택된 케이블의 조합은 응용 프로그램에 따라 다릅니다. 예를 들어, 적분과 확장 케이블 사이의 분리를위한 최적의 위치를 얻거나 확장 케이블의 요구 사항을 제거합니다.

EA403 913-403-000-013에는 길이 트리밍이 있습니다

동축 케이블의 특성으로 인해 시스템 성능 및 트랜스 듀서 상호 교환 성을 최적화하려면 공칭 길이의 확장 케이블의 "전기 트리밍"이 필요합니다.

5m 측정 체인의 TSL : 최소 4.4m

10m 측정 체인의 TSL : 최소 8.8m

제품 응용 프로그램

회전 기계를위한 샤프트 진동 및 위치 측정 :

EA403 913-403-000-013 확장 케이블은 증기, 가스 및 유압 터빈뿐만 아니라 교류 발전기, 터보 압축기 및 펌프와 같은 회전 기계에 적합합니다. 이 기계에서, 샤프트의 상대적 진동 및 축 위치를 측정 할 수있어 기계 보호 및 상태 모니터링을 지원하는 데이터를 제공하고 잠재적 인 문제를 시간에 감지하고 안정적인 작동을 보장합니다.

기계 모니터링 시스템의 보완 적 사용 :

EA403 913-403-000-013 확장 케이블은 VM600MK2/VM600 및 Vibro Smart Machinery 모니터링 시스템과 함께 사용하여 완전한 기계 모니터링 시스템을 형성하여 기계 및 장비의보다 포괄적이고 정확한 모니터링 및 관리를 실현할 수 있습니다.

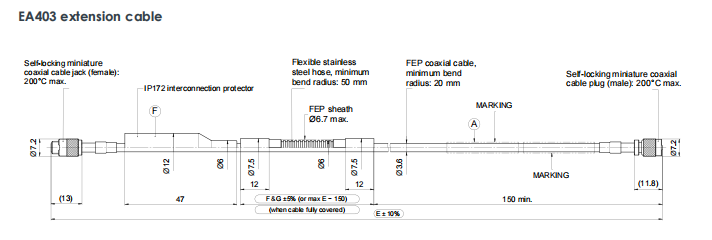

기계 도면

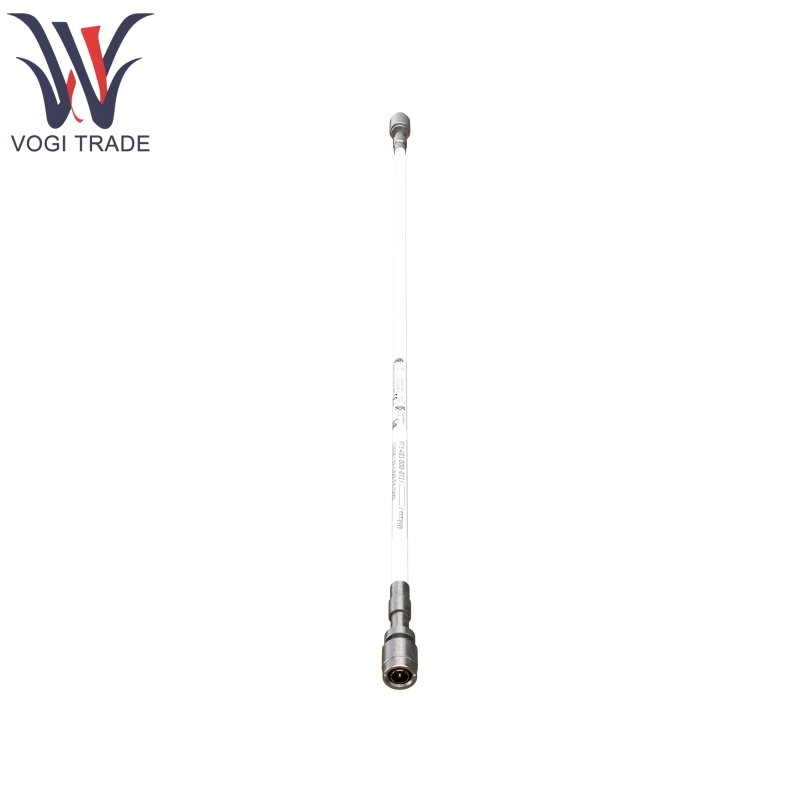

EA403 913-403-000-013 확장 케이블

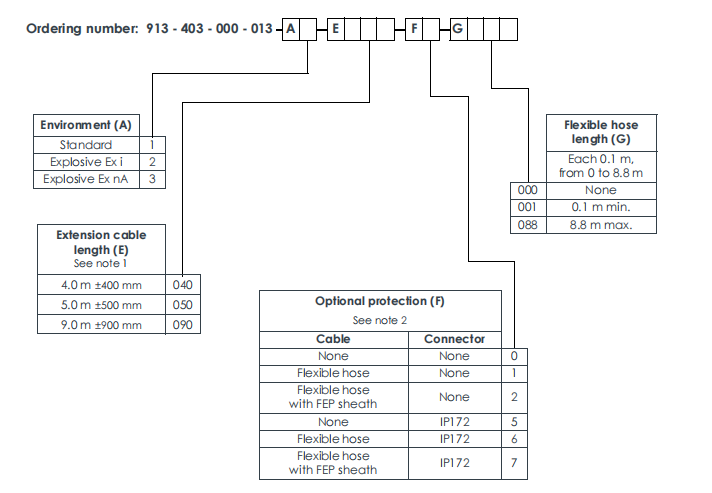

주문 정보
