EA402 913-402-000-013-A2-E090-F0-G000

제품개요

EA402는 Vibra-Meter가 TQ 422/TQ 432 시리즈 와전류 센서 시스템용으로 특별히 설계한 연장 케이블입니다. 와전류 측정 기술에서는 프로브, 연장 케이블 및 프리앰프가 함께 정밀하고 조정된 LC 발진 회로를 형성합니다. 전체 시스템이 공칭 선형성, 감도 및 안정성을 달성하려면 세 가지의 전기적 특성이 정확하게 일치해야 합니다.

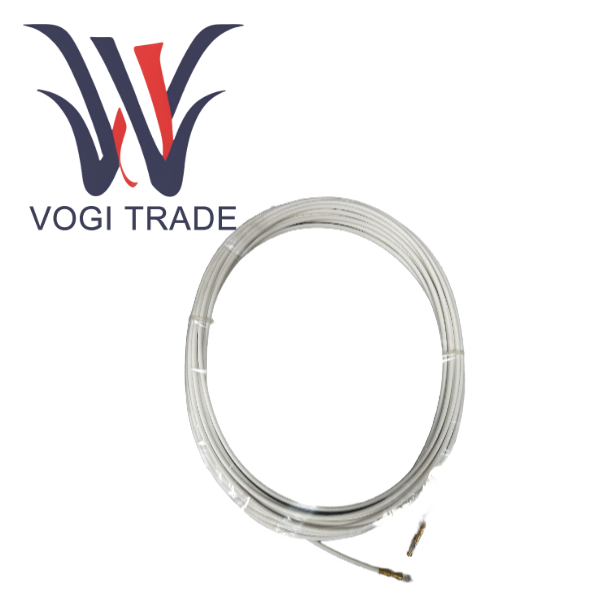

모델 913-402-000-013-A2-E090-F0-G000은 9.0m 길이의 본질 안전 연장 케이블입니다. EA402는 ATEX/IECEx Zone 0/1 또는 Class I Div 1과 같은 고위험 폭발성 가스 환경에서 안전하게 작동해야 하는 상태 모니터링 시스템을 위해 특별히 설계되었습니다. 이 케이블은 특수 저에너지 설계 개념을 채택하고 눈에 띄는 파란색 라벨이 표시되어 내부 또는 외부 오류 조건에서도 방출되는 에너지가 주변 폭발성 혼합물을 점화하는 데 필요한 최소 점화 에너지보다 훨씬 낮으므로 인력과 장비에 최고 수준의 안전을 제공합니다. 길이가 9미터이므로 프로브와 프리앰프 사이의 거리가 상대적으로 긴 복잡한 산업 레이아웃에 적합합니다.

제품 기능적 특징

열악한 산업 환경에 최적화된 기계 및 화학 구조

FEP(불소화 에틸렌 프로필렌) 절연층의 다양한 장점

넓은 온도 범위 안정성: FEP는 -200°C ~ +200°C 범위 내에서 PVC 또는 PE와 같은 일반적인 재료를 훨씬 능가하는 우수한 전기적 및 기계적 특성을 유지할 수 있습니다. 이는 EA402 913-402-000-013-A2-E090-F0-G000의 성능이 고온 증기 파이프 근처나 추운 실외 환경에서 저하되지 않도록 보장합니다.

이는 대부분의 산업용 용제, 산, 알칼리, 오일 및 연료에 대한 내성이 매우 강하며 석유화학, 화학 및 기타 산업의 부식성 환경에 매우 적합합니다.

매끄러운 표면과 함께 낮은 마찰 계수와 끈적임이 없어 먼지와 기름 얼룩이 덜 생기고 청소가 용이하며 파이프 나사 가공 시 저항이 줄어듭니다.

난연성이 뛰어난 FEP 소재는 화재 발생원에서 제거되면 자체 소화되어 산업 화재 방지 요구 사항을 충족합니다.

Ø3.6mm의 미세한 직경과 세심하게 설계된 도체 꼬임 방식으로 913-402-000-013-A2-E090-F0-G000은 탁월한 유연성을 제공합니다. 최소 곡률반경이 20mm로 기계의 복잡한 구조물을 쉽게 우회하고 좁은 틈도 통과할 수 있어 공간이 제한된 회전 장비 근처의 설치 작업이 크게 단순화됩니다.

9미터 길이와 시어 없는 설계 사이의 균형: 9미터 길이는 설치 유연성이 더 뛰어나고 대형 장치에 적합합니다. 시어 프리 디자인은 기계적 강도를 희생하지만 최고의 유연성과 더 작은 외경을 제공합니다. 따라서 EA402는 파이프 설치에 이상적인 선택입니다. 강철 파이프나 폐쇄된 케이블 트레이로 보호하면 취약성이 완전히 방지됩니다.

시스템 통합 및 상호 운용성의 초석

플러그 앤 플레이 표준화된 인터페이스인 EA402는 TQ 프로브 및 IQS 프리앰프와 일치하는 마이크로 푸시인 동축 커넥터를 채택합니다. 이 설계는 신속하고 안정적이며 반복 가능한 연결을 보장하여 용접으로 인한 성능 불일치 및 현장 건설 위험을 방지합니다.

길이는 모듈화되어 여러 표준 길이를 제공합니다. 사용자는 실제 거리에 따라 유연하게 결합할 수 있어 낭비를 피하면서 시스템 성능을 보장할 수 있습니다.

VM600 에코시스템과의 원활한 통합은 원래 공장 액세서리로서 성능 매개변수가 VM600 상태 모니터링 시스템의 데이터베이스에 완전히 통합되었습니다. 구성 소프트웨어는 "즉시 사용 가능한" 기능을 달성하기 위해 올바른 교정 매개변수를 자동으로 적용합니다.

EA402 데이터시트에 대한 자세한 내용을 보려면 아래 데이터시트를 클릭하세요.
