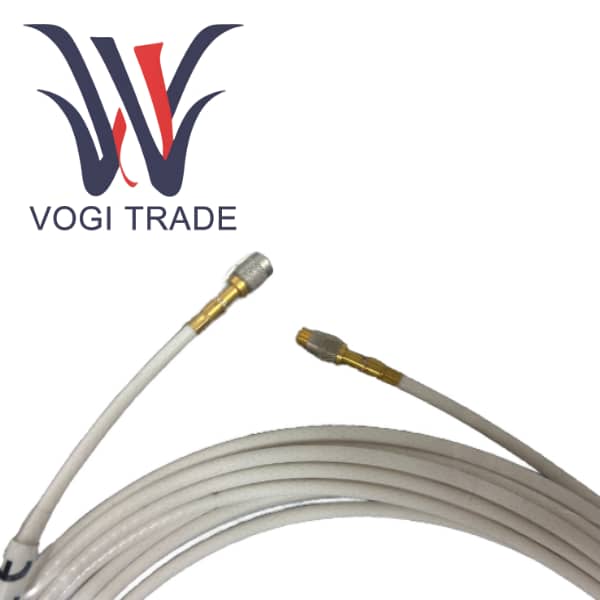

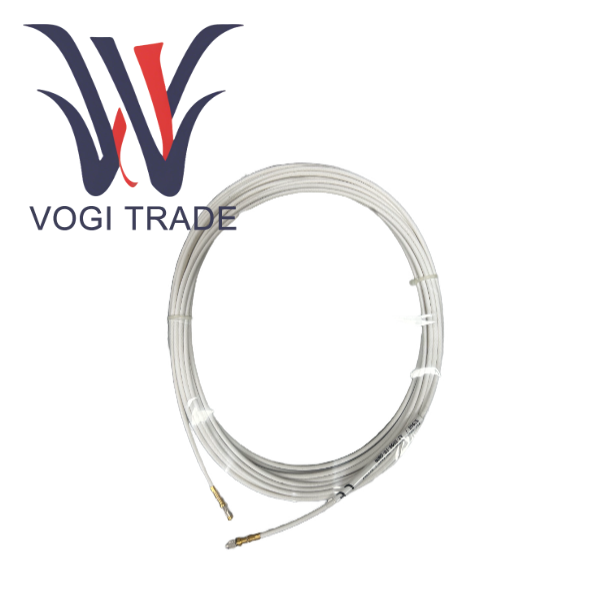

EA402 913-402-000-013-A1-E050-F0-G000

제품개요

모델 913-402-000-013-A1-E050-F0-G000

913-402-000    EA402 연장 케이블 베이스 모델.

-013               본질 안전, Exi, 폭발 위험 지역에 적합합니다.

-A1                 매뉴얼에 명시적으로 명시되어 있지는 않지만 일반적으로 "A1"은 특정 커넥터 또는 인증 변형을 나타낼 수 있으며 이러한 맥락에서 Exi 버전의 일부로 간주될 수 있습니다.

-E050             케이블 길이는 5.0미터입니다.

-F0                 스테인리스 편조 피복 없음

-G000             BOA 보호 없음

제품 기능적 특징

정밀 분산 매개변수 전송 라인

케이블의 특성 임피던스는 중심 도체의 직경, 절연층의 유전율, 차폐층의 구조에 따라 결정됩니다. EA402는 70Ω±1Ω의 허용오차를 유지하도록 정밀하게 제작되었습니다. 이 값은 무작위로 선택되지 않지만 TQ 프로브의 코일 인덕턴스와 IQS 452 프리앰프의 발진 회로와 함께 약 1MHz의 공진 주파수를 갖는 LC 공진 회로를 형성합니다. 임피던스 편차는 회로의 Q 값과 공진점을 변경하여 시스템의 감도와 선형성에 직접적인 영향을 미칩니다.

분산 정전 용량은 낮고 안정적이며 케이블 미터당 분산 정전 용량이 엄격하게 제어됩니다. 전체 측정 체인의 총 정전용량은 고정된 설계 값입니다. 프리앰프의 교정은 정확하게 이 총 커패시턴스를 기반으로 합니다. 잘못된 길이나 케이블 모델을 사용하면 총 정전 용량이 변경되어 다음과 같은 결과가 발생합니다.

출력 전압과 실제 변위 사이의 비례 관계가 변할 때 감도 드리프트가 발생합니다.

유효한 선형 측정 영역이 이동하는 선형 범위 오프셋으로 인해 정상 작동 위치에서도 선형 영역을 초과할 수 있습니다.

온도 안정성이 저하되고 온도에 따른 케이블 용량 변화율이 전체 시스템의 온도 드리프트 성능에 영향을 미칩니다.

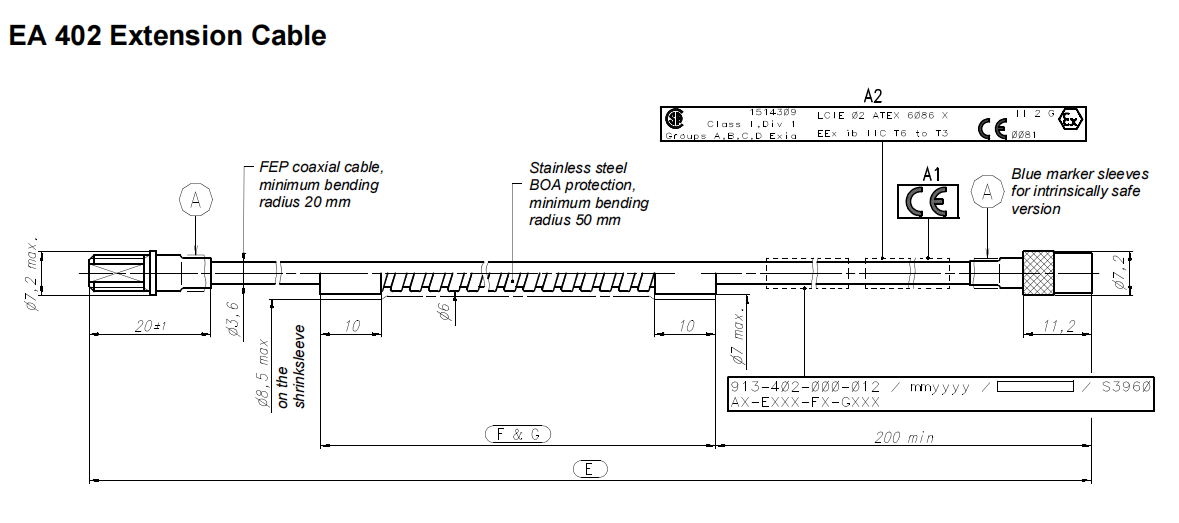

뛰어난 신호 충실도, 913-402-000-013-A1-E050-F0-G000은 프로브와 프리앰프를 연결하는 브리지 역할을 합니다. EA402는 신호의 진폭 감쇠가 최소화되고, 위상 왜곡이 가장 낮으며, 전송 중 잡음 유입이 최소화되도록 해야 합니다. 고품질 발포 FEP 단열재와 이중층 편조 차폐가 함께 이러한 목표를 달성하여 미크론 미만의 진동 및 변위 측정의 정확성을 보장합니다.

본질적으로 안전한 시스템 수준 보안 메커니즘

EA402 Exi 케이블 자체는 에너지 제한 회로의 주요 링크로서 안전을 "생성"하지 않지만 전체 본질 안전 회로의 구성 요소입니다. 913-402-000-013-A1-E050-F0-G000은 IQS 452 프리앰프와 함께 작동해야 합니다. 프리앰프에는 전압 제한, 전류 제한 및 절연 회로가 내부에 통합되어 있습니다. 이러한 회로는 안전 영역의 에너지를 극히 낮은 수준으로 제한한 다음 EA402 케이블을 통해 위험 영역에 위치한 TQ 프로브에 전달합니다.

파란색 마커 슬리브는 IEC 60079-14와 같은 표준의 필수 요구 사항입니다. 그 존재는 보안 경계의 명확한 시각적 정체성을 확립합니다. 현장에서 파란색으로 표시된 선은 "본질적으로 안전한 선"으로 간주됩니다. 이는 다음을 의미합니다.

인증된 본질 안전 도구만 작동에 사용할 수 있습니다.

EA402는 전원이 켜진 상태에서 분리되거나 연결되어서는 안 됩니다.

913-402-000-013-A1-E050-F0-G000은 비본질안전 회로로부터 물리적으로 엄격하게 격리되어야 합니다. 이러한 표준화된 색상 코딩은 인간의 실수에 대한 최후의 방어선이자 생명의 안전을 보장합니다.

최악의 단일 고장 조건에서도 프리앰프에 의해 제한된 에너지는 특정 폭발성 가스 혼합물을 점화시키기에는 부족합니다. EA402 케이블의 물리적 구조도 과전류로 인해 점화원이 되지 않도록 계산되었습니다.

EA402 데이터시트에 대한 자세한 내용을 보려면 아래 데이터시트를 클릭하세요.
