EA401 913-401-1-013-A2-E085-F5-G

핵심 매개 변수

길이 구성 :

확장 케이블 길이 : 8.5 미터

총 시스템 길이 : TQ401 프로브 케이블이 필요합니다 (예 : 1.5 미터 프로브 케이블 + 8.5 미터 확장 케이블 = 10 미터 시스템).

참고 : 최소 지원 TSL은 8.5 미터입니다 (10 미터 시스템은이 하한을 충족해야합니다).

폭발 방지 인증 :

옵션 A2 : Ex IA IIC T6-T3 GA 본질적으로 안전한 인증 (전 세계적으로 적용 가능)

보호 구성 :

옵션 F5 : 표준 IP172 상호 연결 보호.

케이블 보호 : 옵션 스테인레스 스틸 호스 (KS107) 또는 열 수축 튜브 (별도로 주문해야 함).

온도 범위 :

케이블/커넥터 : -40 ° C ~ +200 ° C (작동)

프로브 엔드 : -40 ° C ~ +180 ° C (± 5% 정확도)

보호 등급 : 프로브 헤드는 IP68을 충족합니다 (완전히 방진력이 있고 물에 지속적으로 잠긴).

진동/충격 :

진동 : 5G (10–500 Hz)

충격 : 15g (11ms 반 사이즈파)

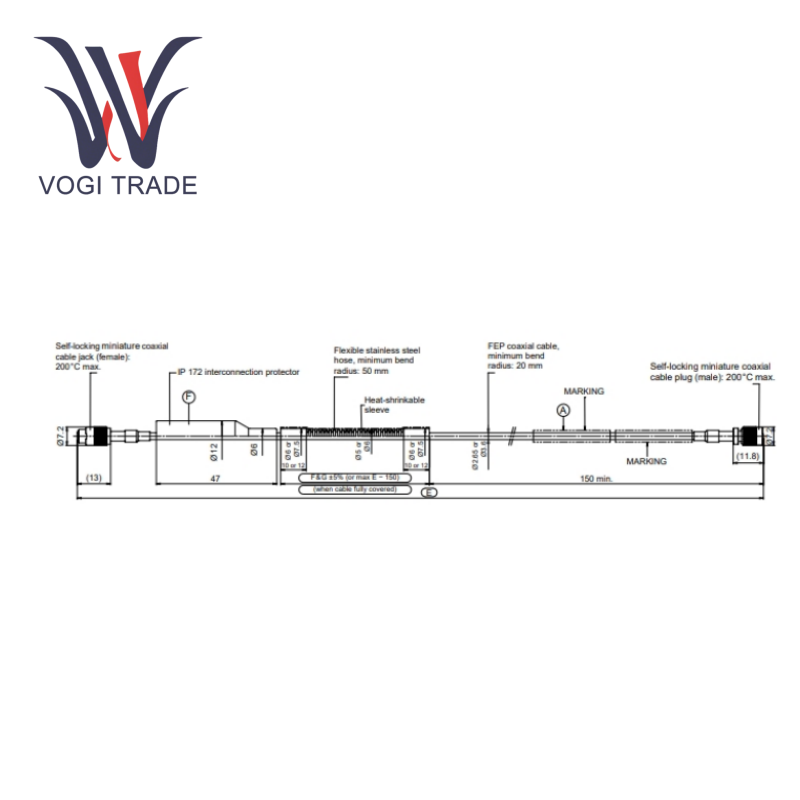

물리적 특성 :

케이블 구조 : FEP- 재킷 50Ω 동축 케이블 (2.65 또는 3.6mm 직경).

커넥터 : 자체 잠금 마이크로 동축 인터페이스 (수동 잠금이 필요함).

시스템 호환성 :

TQ401 프로브 및 IQS450 신호 컨디셔너와 완전히 상호 교환 할 수 있습니다.

이 확장 케이블은 VM600/Vibrosmart® 모니터링 시스템 전원 공급 장치를 지원합니다.

주요 응용 프로그램 시나리오

회전 기계 모니터링 : Meggitt Vibro-Meter EA401 913-401-000-013-A2-E085-F5-G000은 터빈 및 압축기 샤프트의 진동/축 변위의 실시간 측정을 제공합니다 (정확도 ± 0.5% 풀 스케일, 응답 DC-20KHZ).

폭발 방지 환경 : 구역 0 (연속 폭발성 가스 환경)에서 안전한 작동, 진동계 913-401-000-013-A2-E085-F5-G000 석유, 가스 및 화학 산업의 주요 장비를 지원합니다.

장거리 배치 : 10 미터 시스템은 신호 감쇠없이 큰 장치 (예 : 수력 터빈)를 포함합니다.

고 유지 관리 설계 : Vibro-Meter EA401은 케이블 또는 프로브를 빠르게 교체하여 다운 타임을 줄일 수 있습니다 (VM600/Vibrosmart® 온라인 모니터링 시스템과 호환).

시스템 통합 지침

TQ401 프로브 + IQS450 신호 컨디셔너 (출력 : -1.6V ~ -17.6V 또는 -15.5MA ~ -20.5MA)와 쌍을 이루어야합니다.

폭발 방지 설치 요구 사항 : EX NA 모드에서 IQS450은 ≥IP54 주택에 배치해야합니다.

교정 재료 : 기본 대상 재료는 VCL 140 강철입니다 (다른 합금은 사용자 정의 할 수 있습니다)

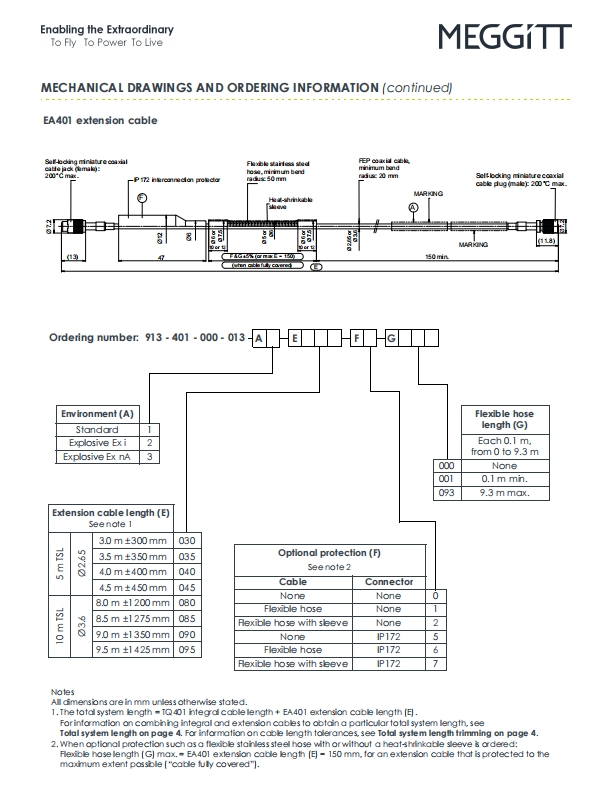

데이터 시트 다운로드
