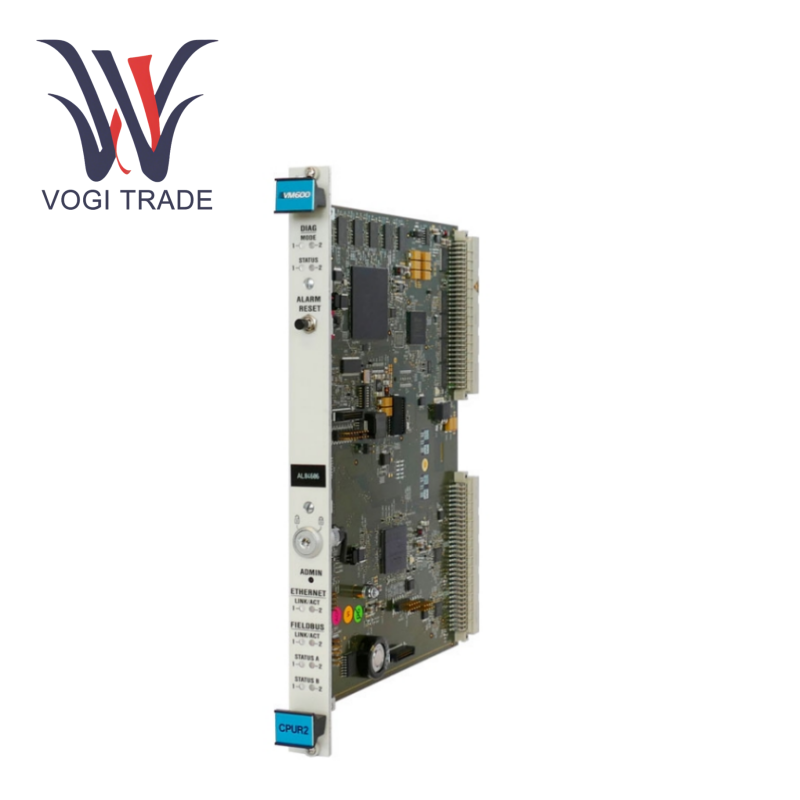

CPUR2 600-026-000-002

핵심 기능

1. 이중 역할 통합 아키텍처

랙 제어 센터 : VM600 시스템에서 MPC4/XMX16과 같은 보호 카드의 핫 스웨이 구성 관리 (자동 재 장전 매개 변수)

2. 산업 프로토콜 게이트웨이 : Profibus DP (J1/J4 인터페이스) 및 Modbus TCP (J2/J5 인터페이스)를 통해 원시 데이터 및 건강 상태를 동기식으로 전송합니다.

성능 매개 변수

커뮤니케이션 성능

• 듀얼 기가비트 이더넷 (J6/J7) : 1GBPS 전송 속도, 100m 전송 거리

• Profibus DP : 12MBPS 속도, 244 바이트/프레임 처리 기능

데이터 처리

• 131,072 레지스터 용량

• CPUR2 600-026-000-002는 산술/로직 작업/데이터 동결 감지와 같은 32 개의 수학적 기능을 지원합니다.

신뢰할 수 있음

• 작동 온도 : 0-65 ℃ (전체 부하)

• 듀얼 채널 통신 중복성 전환 시간 <50ms

전기 특성 • 5VDC 전원 공급 장치 (7.5W 피크)

• 릴레이 하중 : 5A/240VAC (15,000 기계 수명)

분화

1. 운영 및 유지 보수 효율의 혁신

ONE-TOUTH RESET : 전면 패널 AR 버튼 전체 랙의 보호 카드 잠금 알람이 지워집니다 (각 카드를 재설정하는 대신)

주요 보안 : 물리적 잠금은 MPSX 소프트웨어 작동 권한을 제한합니다 (ISO 13849 보안 아키텍처를 준수)

2. 산업 급 인성 설계

700V RMS 분리 RS-485 인터페이스 (EN 61326 면역 인증)

CPUR2는 -20 ℃ 콜드 스타트 ​​및 65 ℃ 전체 부하 연속 작동을 지원합니다.

구성 관리

1. Vibrosight® 소프트웨어 지원

드래그 앤 드롭 필드 매핑 : 진동/온도 및 기타 측정 값을 MODBUS 레지스터에 연결

진단 로그 자동 생성 : 레코드 카드 건강 상태 (지원 NTP 시간 동기화)

드래그 앤 드롭 필드 매핑 : 진동/온도 및 기타 측정 값을 MODBUS 레지스터에 연결

진단 로그 자동 생성 : 레코드 카드 건강 상태 (지원 NTP 시간 동기화)

응용 프로그램 시나리오

가스 터빈 보호 : 발전소 통과 제품 전체 이름 : CPUR2 600-026-000-002 랙 컨트롤러 및 통신 인터페이스 카드 쌍 통합 16 점 진동 보호, Profibus DP는 Siemens PCS7 시스템에 직접 연결된 Profibus DP를 통합합니다.

수력 발전소 모니터링 : 단일 랙은 12 개의 XMV16 카드 그룹 (192 진동 채널)을 관리합니다. Modbus TCP는 사전 처리 된 데이터를 중앙 제어 플랫폼에 업로드합니다.
