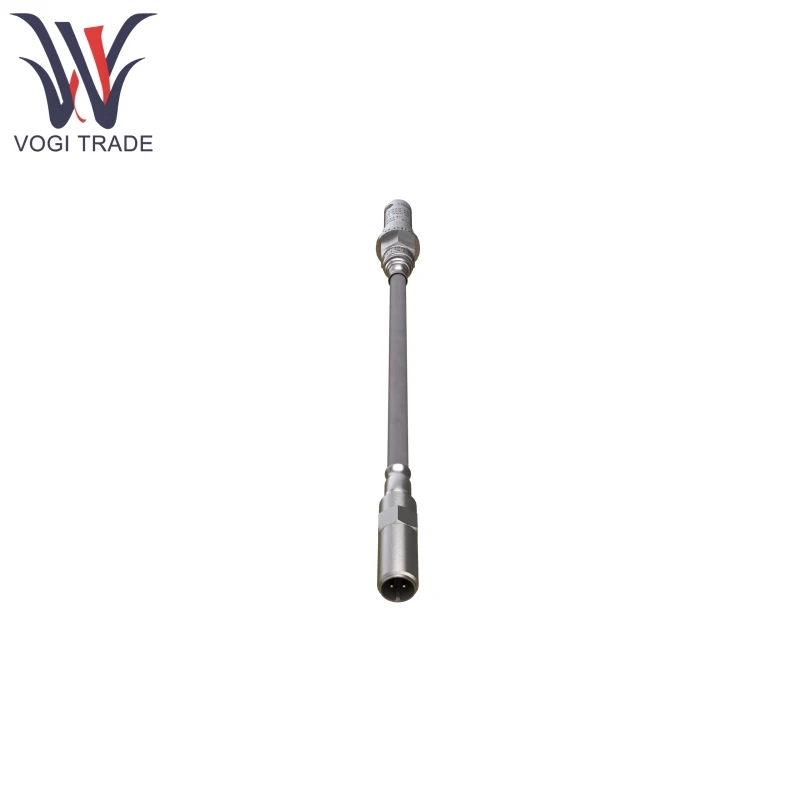

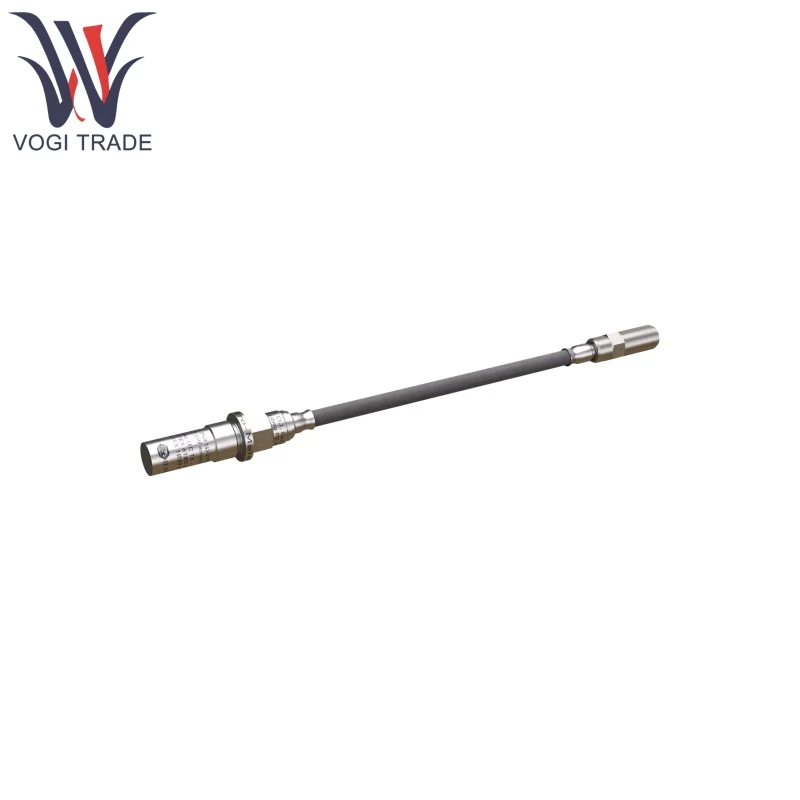

CP232 143-232-000-222

제품 기능

CP232 143-232-000-222 온도 범위는 -196 ° C ~ +777 ° C이며 액체 질소 또는 고온 증기 환경에서 작동 할 수 있습니다.

CP232 143-232-000-222 동적 측정 범위는 0.0005 bar ~ 250 bar이며 피크 과부하 용량은 350 bar입니다. 고용량의 감마선과 중성자 방사선을 견딜 수 있습니다.

CP232 143-232-000-222는 쉘 단열재가있는 바이폴라 시스템, 25 PC/막대 감도 (일반 값) 및 2Hz ~ 15kHz의 주파수 응답을 특징으로합니다. 선형성 오차는 <1%이므로 동적 압력 측정의 정확도를 보장합니다.

CP232 143-232-000-222는 니모닉 합금 90 재료로 만들어진 완전 용접 된 밀봉 구조를 특징으로하며, 부식성 및 진동 저항을 제공합니다.

CP232 143-232-000-222는 비정상적인 압력 조건에서 센서 손상을 방지하기 위해 과부하 보호 회로를 통합합니다.

원리를 사용한 제품

CP232 143-232-000-222는 압전 효과에 기초하여 작동한다 : 동적 압력이 VC2 결정에 작용할 때, 결정은 압력에 비례하는 전하 신호를 생성한다. 신호는 바이폴라 절연 시스템을 통해 출력되며 외부 IPC704 신호 컨디셔너가 충전을 후속 처리를 위해 전압 또는 전류 신호로 변환하기 위해 필요합니다. 트랜스 듀서에는 온도 보상 회로가 내장되어있어 극한 온도에서 안정적인 감도를 보장합니다.

제품 응용 프로그램

CP232 143-232-000-222는 가압 수자원 및 끓는 물 반응기의 1 차 회로에서 압력 모니터링에 사용될 수 있습니다.

원자로 제어로드 드라이브 메커니즘의 동적 압력 분석에 사용될 수 있습니다.

가스 터빈 연소 챔버 압력 맥동 모니터링에 사용할 수 있습니다. 증기 터빈 및 압축기의 진동 및 압력 진단.

항공 엔진 연소 안정성 테스트에 사용할 수 있습니다. 로켓 추진 시스템의 실시간 동적 압력 모니터링.

고압 유압 시스템의 결함 예측에 사용할 수 있습니다. 극한 환경에서 산업 장비의 조건 모니터링.
