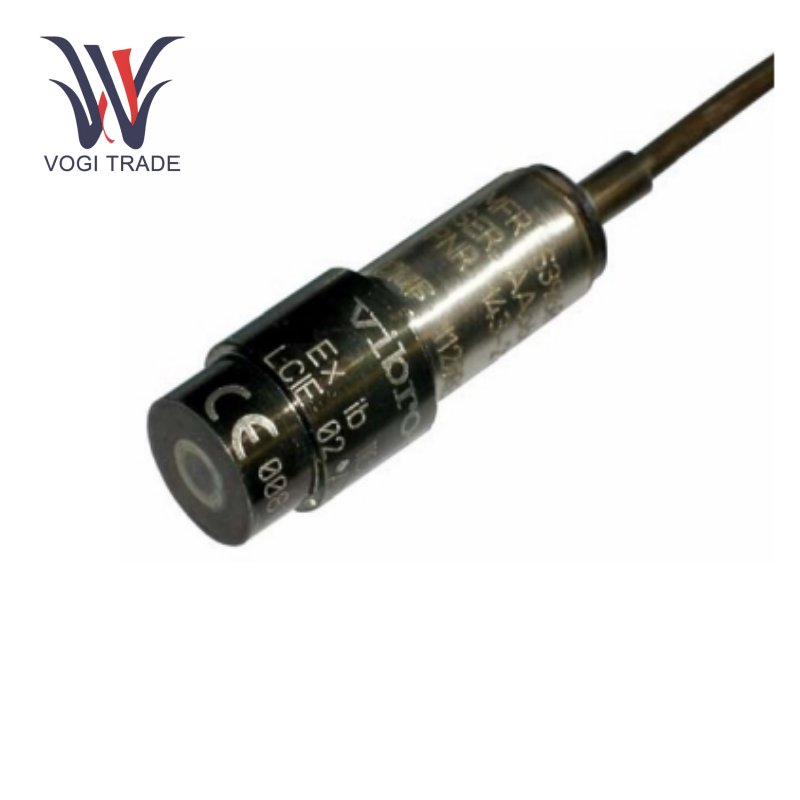

CP216 143-216-000-251

CP216 143-216-000-251은 극한 산업 환경을 위해 설계된 고성능 압전 동적 압력 센서입니다. 압축 모드 압전 감지 기술을 사용하며 가스 터빈 연소실, 원자력 발전소 냉각 시스템 등의 동적 압력 맥동 모니터링에 적합합니다. 특히 고온, 고압 및 잠재적으로 폭발적인 환경에서 장기 안정적인 작동에 특히 좋습니다.

기술 매개 변수

감도 : 200 PC/BAR (약 13.8 PC/PSI).

동적 범위; 0.0005 bar ~ 250 bar (0.007psi ~ 3625 psi에 해당).

주파수 응답 : 2Hz ~ 15,000Hz (고주파 충격 감지에 저주파 맥동을 커버).

선형성 오류 : <± 1% (전체 범위 내).

작동 온도 : -54 ° C ~ +470 ° C (표준 산업 버전).

보호 수준 : IP67 (더러움 및 방수, 실외 및 가혹한 산업 환경에 적합).

케이블 구성 : 옵션 미네랄 절연 케이블, 길이 지지대. 0.5m/1m/2m/3m/5m, 커넥터 유형 옵션 레모 또는 고온 특수 인터페이스.

과부하 용량 : 350 bar.

공명 주파수 :> 80kHz.

핵심 기능과 원칙

압전 동적 압력 감지 : 인공 압전 재료 (예 : 쿼츠 결정)의 압전 효과를 통해 기계적 압력이 전하 신호로 변환되며 압력 변화에 비례하는 전하량은 출력입니다 (민감도는 200 pc/bar). 전하 신호를 표준 전류/전압 신호로 변환하려면 외부 전하 증폭기 (예 : IPC704)가 필요합니다.

극단적 인 환경에 대한 적응성 : 미네랄 절연 (MI) 케이블 및 고온 저항성 쉘 설계를 채택하고 -54 ° C ~ +470 ° C의 온도 범위에 적응하고 가스 터빈 연소 챔버와 같은 초고 온도 장면의 장기 모니터링을 지원합니다.

폭발 방지 및 안전 인증 : Ex IB 폭발 방지 인증을 통과했으며 폭발성 가스 환경에서 안전하게 사용할 수 있습니다.
