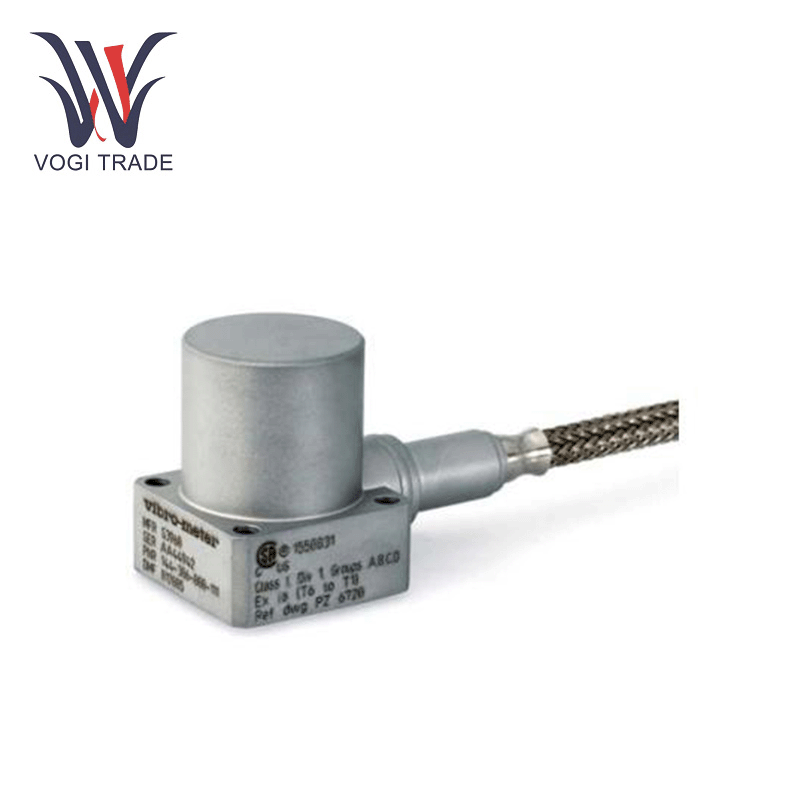

CA306 144-306-000-321

기술 매개 변수

감도 (120Hz에서) : 50 PC/G ± 5%

동적 측정 범위 (랜덤) : 0.01 g ~ 100g 피크

과부하 용량 (스파이크) : 최대 200g 피크

선형성 : 동적 측정 범위에 비해 ± 1%

가로 감도 : <5%

공명 주파수 :> 15 kHz

주파수 응답 (일반) : ± 5% 5 ~ 3,000 Hz (낮은 컷오프 주파수는

전자 제품 사용)

내부 절연 저항 : Min. 109 Ω 기둥

최소 109 Ω 극 폴

호환되는 장비

CA306 144-306-000-321은 업계 표준 모니터링 시스템과 완벽하게 통합됩니다.

Vibro-Meter® 신호 컨디셔너 : IPC704 충전 증폭기와 짝을 이루어 센서의 4-20 MA 출력을 GE 프레임 6B 또는 SIEMENS SGT-700 터빈의 실행 가능한 진동 데이터로 변환합니다.

Belly Nevada 3500 시리즈 : 조합 사이클 발전소에서 포괄적 인 샤프트 변위 및 케이스 확장 모니터링을 위해 3300 XL 근접 프로브와 함께 CA306 144-306-000-321을 사용하십시오.

ABB 시스템 800XA : Advant OCS 제어 시스템과 호환되는 센서는 해외 플랫폼 및 LNG 액화 식물의 예측 유지 보수 워크 플로를 지원합니다.

Application 시나리오

가스 터빈 건강 모니터링 : 중동 발전소에서 CA306 144-306-000-321은 Mitsubishi M501J 터빈에 설치되어 블레이드 전달 주파수 이상을 감지했습니다. 이로 인해 로터 불균형의 조기 감지를 통해 계획되지 않은 다운 타임이 22% 감소했습니다.

항공기 엔진 테스트 : 유럽 항공 우주 연구소는 CA306 144-306-000-321을 사용하여 열 충격 테스트 (-196 ° C ~ +650 ° C) 동안 롤스 로이스 트렌트 XWB 엔진의 팬 블레이드 진동을 검증하여 ISO 17025 준수를 달성했습니다.

오일 정유소 펌프 모니터링 : 텍사스 정유소에서 센서는 원심 펌프에서 신기 원유를 처리하는 수직 진동을 모니터링했습니다. 부식 방지 설계 확장 서비스 간격은 기존 가속도계에 비해 40%만큼 확장됩니다.

설치 및 유지 보수

이러한 프로토콜을 사용하여 CA306 144-306-000-321의 성능을 최적화하십시오.

Installation 지침

장착 정렬 : 센서가 측정 표면에 수직인지 확인합니다. 기본 변형 오차를 피하기 위해 Arinc 554 호환 볼트를 8-10 n · m로 사용하십시오.

케이블 라우팅 : 기계적 응력을 방지하기 위해 0.5 미터마다 스테인레스 스틸 클램프로 MI 케이블을 고정하십시오. 고전압 케이블에서 10cm의 클리어런스를 유지하여 소음을 최소화하십시오.

MAintenance 모범 사례

분기 별 검사 : 케이블 마모 및 커넥터 산화를 점검하십시오. 마른 천으로 하우징을 청소하십시오. Inconel 600의 보호 산화물 층을 분해하는 용매를 피하십시오.

저항 테스트 : 극과 하우징 사이의 단열 저항 (> 10^9 Ω)을 측정합니다. 10^8 Ω 미만의 값은 즉시 교체가 필요한 수분 유입을 나타냅니다.

교정 : 120Hz 기준 신호를 사용하여 12 개월마다 감도를 재조정합니다. ± 5% 이상의 공차는 센서 교체가 필요합니다.
