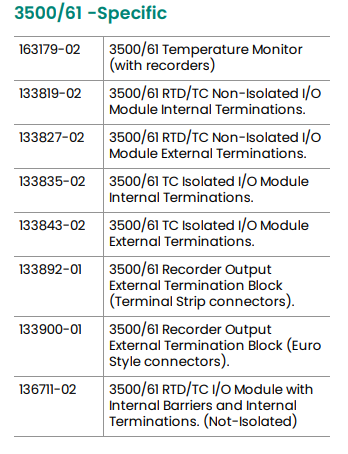

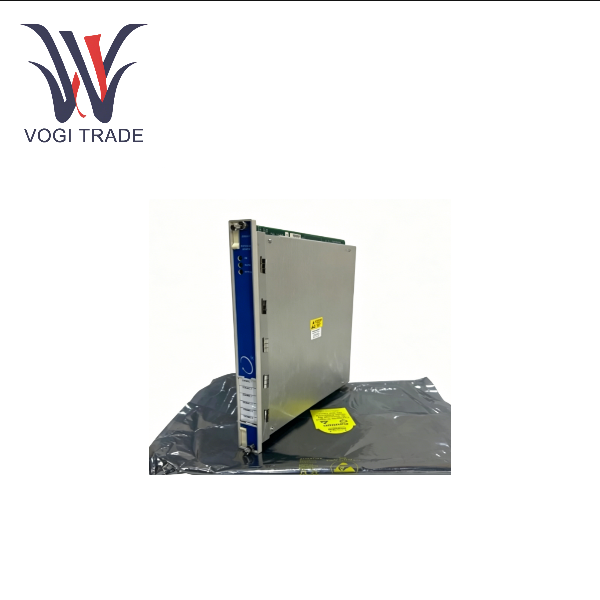

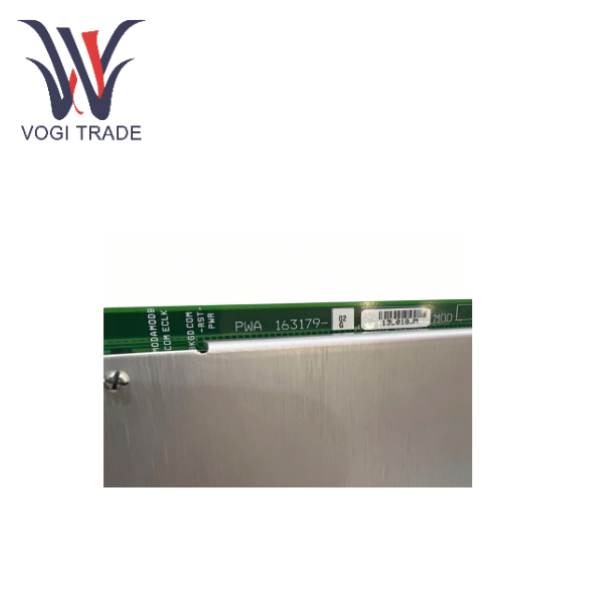

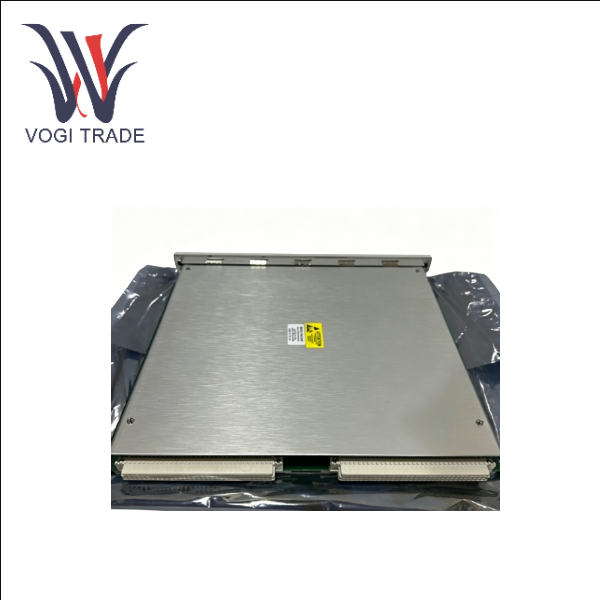

벤틀리 네바다 3500/61 163179-02

제품개요

3500/60 및 61 모듈은 6개의 온도 모니터링 채널을 제공하고 RTD(저항 온도 감지기) 및 TC(열전대) 온도 입력을 모두 수용합니다.  모듈은 이러한 입력을 조정하고 사용자가 프로그래밍할 수 있는 경보 설정점과 비교합니다.

3500/60 및 3500/61은 3500/61이 6개 채널 각각에 레코더 출력을 제공하는 반면 3500/60은 제공하지 않는다는 점을 제외하면 동일한 기능을 제공합니다.

사용상의주의 사항

배선 및 접지를 엄격하게 규제

단일 종단 접지, 신호 잡음 및 접지 루프 간섭을 방지하려면 센서 케이블의 차폐층을 단일 종단 접지해야 하며 접지 저항은 일반적으로 1Ω 미만이 필요합니다. 전력선에서 멀리 떨어져 있어야 합니다. 온도 신호선은 고전력 전력 케이블과 평행하게 연결되지 않아야 합니다. 50cm 이상의 거리를 유지하거나 차폐용 금속관을 설치하는 것이 좋습니다.

전기 절연 및 버전 구별에 유의하십시오.

3500/61 모듈에는 비절연형과 절연형(TC 절연형)의 두 가지 버전이 있습니다. 비절연 버전을 사용하는 경우 접지 전위차로 인한 잘못된 작동을 방지하려면 모든 입력/출력 측이 동일한 접지 기준점을 공유해야 합니다. 절연 버전을 사용하는 경우 일반적으로 최대 250Vdc 채널 간 절연을 제공할 수 있어 외부의 강한 전기 간섭으로부터 시스템을 더 잘 보호할 수 있습니다. 배선하기 전에 해당 모듈의 버전을 반드시 확인하십시오.

높은 중복 구성 요구 사항

시스템이 안전성을 강화하기 위해 삼중 모듈 중복(TMR) 구성을 채택하는 경우 3500/61 온도 모니터는 랙에서 3개의 인접한 그룹에 설치되어야 합니다. 시스템은 측정의 정확성을 보장하고 특정 투표 논리를 통해 단일 실패 지점을 방지합니다.

운영 및 유지 관리 환경에 대한 적응성

3500/60&61 모듈은 일반적으로 작동 온도 범위가 -30°C ~ +65°C인 열악한 산업 환경에 맞게 설계되었습니다. 그러나 설치 환경이 보호 등급 요구 사항을 충족하는지 확인하는 것은 여전히 ​​필요합니다. 핫 스와핑 기능: 3500 시스템은 일반적으로 모듈의 핫 스와핑을 지원합니다. 즉, 시스템 전원이 켜지지 않은 경우에도 결함이 있는 모듈을 교체할 수 있어 유지 관리를 위한 가동 중지 시간이 크게 줄어듭니다. 그러나 배선이나 연결 및 분리 작업을 수행하기 전에 현장 안전 작업 절차를 엄격하게 따르는 것이 좋습니다.

현장 디버깅 중에 신호 변동이나 비정상적인 모듈 상태 표시등이 발생하는 경우 먼저 배선 차폐층의 접지 상태와 소프트웨어의 구성 매개변수가 일치하는지 확인하는 것이 좋습니다.

응용

발전산업에 있어서 다양한 발전소 중 3500/61은 핵심기기의 안전한 운전을 보장하는 핵심부품입니다.

석탄화력발전소, 가스화력발전소, 원자력발전소에 널리 사용됩니다.

증기 터빈 발전기 세트의 베어링 및 권선과 같은 주요 부품의 온도를 실시간으로 모니터링합니다.

수력 발전소는 대형 수력 발전 장치의 작동 온도를 모니터링합니다.

전기 장비 모니터링 - 발전기, 변압기, 케이블 등 중요 전기 장비의 온도를 정밀하게 모니터링하여 과열로 인한 장비 손상이나 안전 사고를 방지합니다.

석유, 가스, 화학 산업

이는 3500/61의 가장 중요한 응용 분야 중 하나이며 과도한 온도로 인한 기계적 고장 및 계획되지 않은 종료를 방지하는 데 사용됩니다.

원심 압축기, 왕복 압축기, 펌프 세트 및 가스 터빈의 작동 온도를 면밀히 모니터링하기 위한 대형 장치 보호입니다.

파이프라인 및 생산 시설: 석유 및 가스 생산 시설의 다양한 펌프, 압축기 및 파이프라인의 온도를 모니터링하여 생산 공정의 안전과 효율성을 보장합니다.

안전한 생산을 보호하기 위해 복잡한 화학 반응 및 생산 공정에서 다양한 반응 용기, 저장 탱크 및 공정 장비의 온도를 모니터링하는 화학 생산 공정입니다. Marine & Ocean Engineering 3500/61 모듈은 DNV GL 선박 및 해양 유닛 분류(CSU) 및 ABS 강철 선박 사양과 같은 여러 국제 해양 표준을 준수하도록 설계되어 열악한 해양 환경에서 사용하기에 이상적입니다.

해양 추진 시스템은 선박 엔진, 추진 모터 및 기어박스의 온도를 모니터링합니다.

해양 플랫폼 장비

해양 시추 플랫폼 및 생산 시설의 주요 회전 장비의 온도 모니터링 및 보호에 사용됩니다.
