Belly Nevada 23732-01

제품 개요

출력 특성 (가속도계) :

감도 : 25 mV/g (2.55 mV/m/s²) ± 5%.

가속도 범위 : 75 g (735 m/s²) 피크.

주파수 응답 :

10Hz ~ 20kHz (600 cpm ~ 120 만 cpm) ± 3 dB.

30 Hz ~ 10kHz (1800 cpm ~ 600,000 cpm) ± 5%.

장착 공진 주파수 : 30 kHz 최소.

진폭 선형성 :

± 1% ~ 50 g (490 m/s²) 피크.

± 5% 내지 75 g (735 m/s²) 피크

시스템 공통에 내부적으로 연결되며 장로가 기계 인클로저로부터 격리를 제공하는 내장 분리기.

충격 생존 성 : ± 5000 g (± 49,050 m/s²) 피크

인터페이스 모듈 사양

입력 : 전력 요구 사항 -18 ~ -24 VDC, 15 MA 최대 (10 MA 일반). 케이블 길이 최대 305m (1000 ft).

출력 : 감도 100 mV/g (10.2 mV/m/s²) 공칭.

환경 제한 : 작동 온도 -40 ° C ~ +100 ° C (-40 ° F ~ +212 ° F), 최대 95% 비 콜링, 무게 170 g (6 oz)의 상대 습도.

특징

25 mV/g (2.55 mV/m/s²) ± 5%의 민감도를 갖는 Bently Nevada 23732-01은 정확한 측정 데이터를 보장합니다.

10Hz ~ 20kHz의 주파수 응답 범위를 갖는 Bently Nevada 23732-01은 다양한 작동 조건에서 장비의 가속 변화를 완전히 포착합니다.

Belly Nevada 23732-01 중고 316L 스테인리스 스틸 하우징은 탁월한 부식과 내마모성을 제공하여 가혹한 환경에서 장기 안정적인 작동을 보장합니다.

인터페이스 모듈과 모니터 사이에 최대 케이블 길이가 305 미터 인 Bently Nevada 23732-01은 대규모 산업 시설에서 장거리 신호 전송을 용이하게합니다.

애플리케이션

Belly Nevada 23732-01은 증기 터빈 및 발전기와 같은 대형 장비의 진동 가속을 모니터링하는 데 사용되어 느슨한 구성 요소 및 마모와 같은 잠재적 결함을 즉시 식별합니다.

Belly Nevada 23732-01 페트로 화학 식물 내 다양한 ​​펌프, 압축기 및 기타 장비의 작동 상태를 모니터링하는 데 적합합니다.

액세서리 및 치수 도면

이 문서는 쉽게 설치 및 통합을 위해 가속도계 및 인터페이스 모듈의 상세한 차원 도면을 제공합니다.

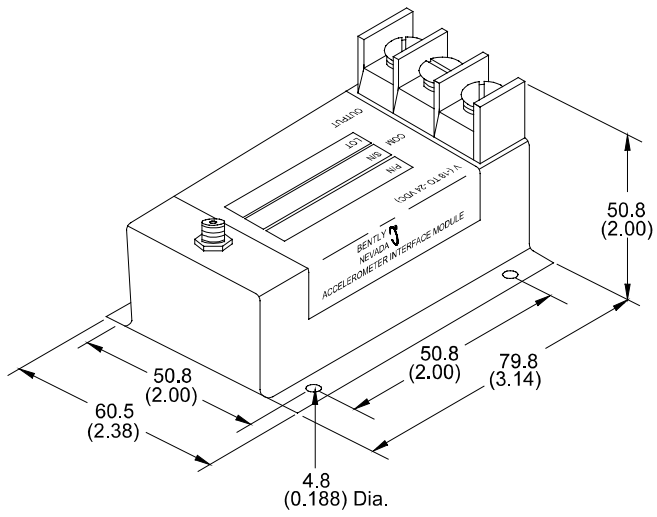

인터페이스 모듈 차원 도면 (그림 1) :

이 도면은 인터페이스 모듈의 물리적 차원을 보여 주며 설치 계획에 유용합니다.

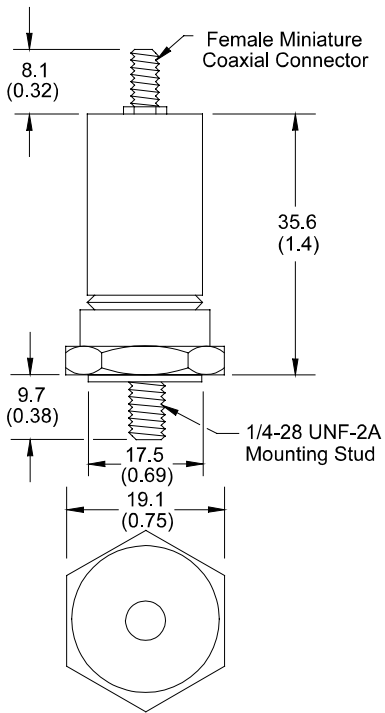

23732 가속도계 치수 도면 (그림 2) :

이 도면은 스레드와 높이 장착을 포함하여 23732-01 가속도계의 상세한 치수 (밀리미터/인치)를 제공하며 설치의 핵심 참조입니다.
