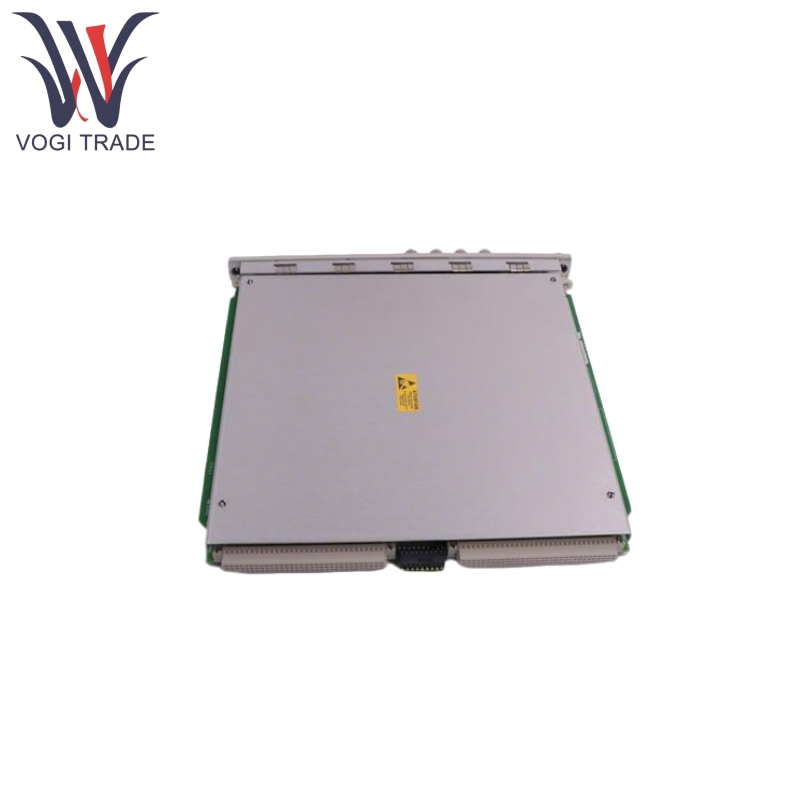

Belly Nevada 176449-09

제품 기능

Bently Nevada 176449-09에는 4 채널 설계가 있으며, 2 개의 모니터링 기능을 동시에 지원하기 위해 채널이 쌍으로 프로그래밍되어 있으며 (예 : 임펄스 가속도의 경우 1-2 및 상환 속도의 경우 3-4).

Belly Nevada 176449-09는 충동 가속도, 가속도 2, 레시피 속도, 저주파 레시피 속도와 같은 4 개의 핵심 기능을 지원합니다.

Belly Nevada 176449-09 필터 (고역 통과, 저역 통합 등), 입력 신호에서 기능을 증폭시키고 추출하고 정적 값 (예 : 피크, RMS, 1x/2x 진폭 및 위상)을 생성합니다.

Bently Nevada 176449-09에는 데이터 안정성을 향상시키기위한 내장 스무딩 필터 (평균 8 턴)가 있으며, 크랭크 샤프트 각도 대역 분석 (6 사용자 조정 가능한 각도 범위)을 지원하여 위상 특정 진동 기능을 정확하게 캡처합니다.

Belly Nevada 176449-09는 각 정적 값에 대한 "Alert"임계 값과 2 개의 정적 값에 대한 "위험"임계 값으로 구성 될 수 있으며 트리거시 외부 경보를 유발할 수 있습니다.

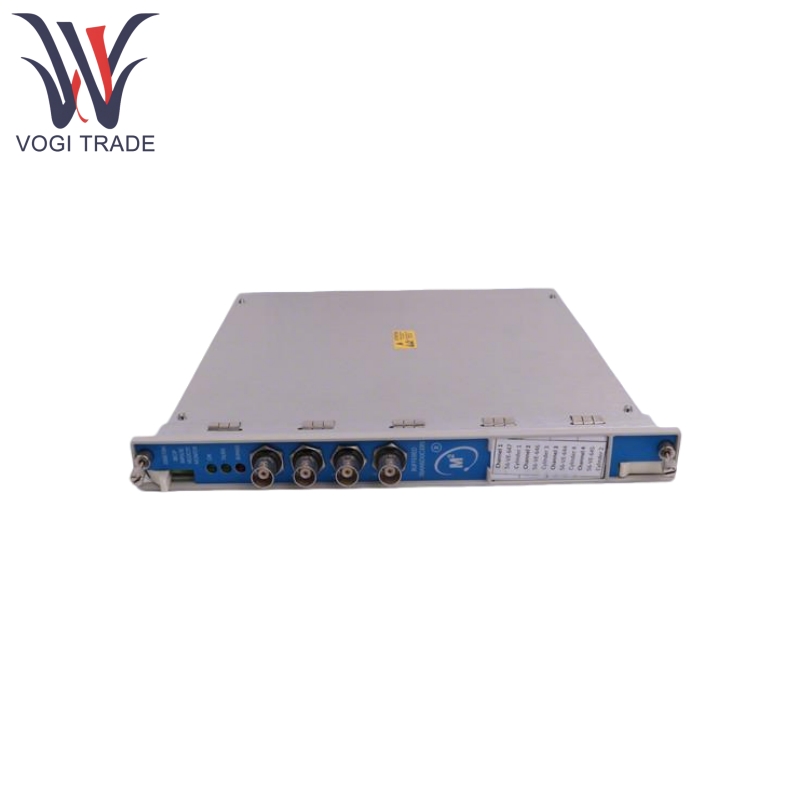

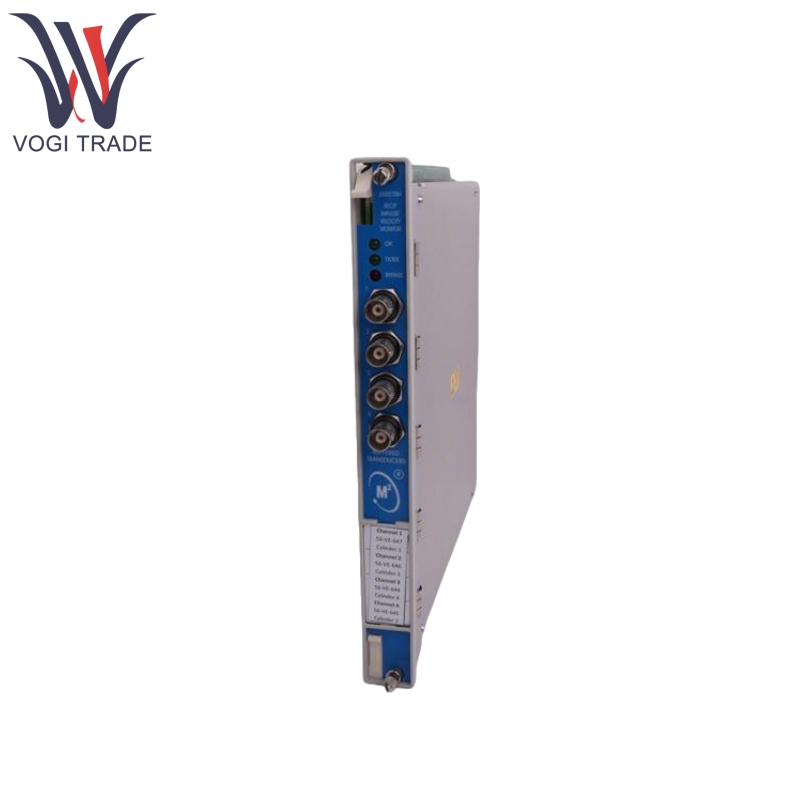

전면 패널에는 신호 멀티플렉싱을 지원하기위한 완충 출력 (채널 당 1 개의 동축 커넥터)과 쉽게 데이터 아카이브를 위해 4-20mA 로거 출력 (풀 스케일에 비례)이 장착되어 있습니다.

전면 패널 LED 표시기는 실시간 작동 상태 (예 : 채널 경보, 모듈 정상 등)를 보여줍니다. 시스템 자체 테스트 및 센서 결함 진단의 출력 바이어스 전압.

제품 기능

신호 획득 :

Belly Nevada 176449-09는 크랭크 케이스 또는 왕복 압축기의 크로스 헤드의 기계적 진동 상태를 반영하는 지진 센서 (예 : 가속도계, Velomitor Speed Sensors)로부터 진동 신호를받을 수 있습니다.

신호 컨디셔닝 :

Belly Nevada 176449-09 내장 필터 (고역 통과, 저역 통합 필터링 등)를 통해 노이즈를 제거하고 효과적인 주파수 구성 요소를 추출합니다. 신호를 증폭시키고 정류하고 피크 값 및 RMS 값과 같은 정적 매개 변수를 계산합니다.

알람 판단 :

Belly Nevada 176449-09는 계산 된 정적 값을 사전 설정 "경고"및 "위험"임계 값과 비교하고 임계 값을 초과하는 경우 해당 경보 (LED 또는 외부 출력으로 표시)를 트리거합니다.

데이터 출력 :

Belly Nevada 176449-09는 처리 된 신호 (예 : 4-20 MA 로거 신호, 버퍼링 된 출력 신호)를 실시간 모니터링 및 과거 분석을 위해 호스트 컴퓨터 또는 녹음 장치로 전송합니다.

제품 매개 변수

다음은 Belly Nevada 17649-09 레시피 임펄스 속도 모니터 디테일입니다.

신호 입력 : 1-4 근접 프로브 신호 또는 지진 센서 신호 지원

입력 임피던스 : 가속 신호> 10 kΩ, 속도 신호> 1 MΩ

펄스 가속/가속도 2 : 0.51-11.72 mv/(m/s²) (5-115 mv/g)

왕복 속도/저주파 왕복 속도 : 3.54-22.64 mv/(mm/s) (90-575 mv/(/s))

전력 소비 : 7.7 와트 (공칭)

로거 출력 : 4-20 MA (풀 스케일에 비례), 하중 저항 ≤ 600 Ω, 정확도 ± 0.05 MA (주변)

버퍼 출력 : 임피던스 550 Ω (일반), 단락 보호

최대 출력 전류 : 40 MA (실행), 시작시 15 MA (폴드백 없음)

펄스 가속화 : 고지대 3-3000 Hz (피크), 10-3000 Hz (RMS), 저 패스 30-30000 Hz (피크), 40-30,000 Hz (RMS)

왕복 속도 : High Pass 1-400 Hz (피크), 10-400 Hz (RMS); 로우 패스 40-5500 Hz (피크), 60-5500 Hz (RMS); 필터 HZ (RMS);

필터 : 4 극 하이 패스/저지대 (80dB/10), 1 극 바이어스 필터 (-3 db@0.01 Hz)

임계 값 범위 : 0-100% 풀 스케일 (센서 범위별로 제한)

정확도 : 목표의 ± 0.13%

지연 : 경고 1-60 초 (1 초 단계), 위험 (공칭)의 경우 0.1 초 또는 1-60 초

작동 온도 : 비 배열 I/O 모듈의 경우 -30 ° C ~ +65 ° C, 내부 배리어 I/O 모듈의 0 ° C ~ +65 ° C,

저장 온도 : -40 ° C ~ +85 ° C,

습도 : 95% 비 섭취
